Amprobe WT-70 Bedienungshandbuch
  1. Anleitungen
  2. Marken
  3. Amprobe Anleitungen
  4. Messgeräte
  5. WT-70
  6. Bedienungshandbuch

Amprobe WT-70 Bedienungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 40

Quicklinks

Diese Anleitung herunterladen
WT-70
ORP Meter
Users Manual
• Mode d'emploi
• Bedienungshandbuch
• Manual d'Uso
• Manual de uso
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amprobe WT-70

Inhaltszusammenfassung für Amprobe WT-70

  • Seite 1 WT-70 ORP Meter Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
  • Seite 39 WT-70 ORP-Messgerät Bedienungshandbuch September 2009, Rev.1 ©2009 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in China.
  • Seite 40 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe...

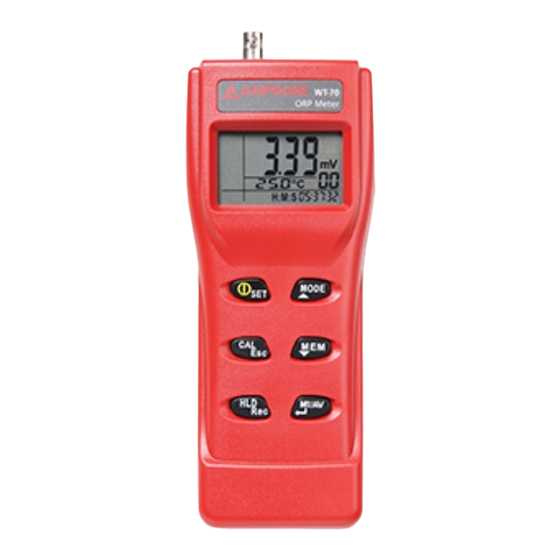

  • Seite 41 WT-70 ORP-Messgerät Sondenanschluss USB-Anschluss LCD-Anzeige Batterieabdeckung (Rückseite) Funktionstasten Stativbefestigungsgewinde (Rückseite) Adapteranschluss ORP-Sonde mit Einweichbehälter...
  • Seite 42 1 Sekunde gedrückt halten, um den Einstellmodus zu aktivieren. CAL/ESC-TASTE: Im Einstell- oder Abfragemodus drücken, um in den vorherigen Modus zurückzukehren. Kalibrierung ist ungültig für WT-70 mit ORP-Sonde. HOLD/REC-TASTE: Taste drücken, um den angezeigten Messwert festzuhalten. Erneut drücken, um den Messwert freizugeben.
  • Seite 43 WT-70 ORP-Messgerät INHALT SYMBOLE .........................2 AUSPACKEN UND ÜBERPRÜFEN ................2 EINFÜHRUNG ......................2 Merkmale ......................3 BEDIENUNG ......................3 Automatische Abschaltung ................5 Setup ........................6 TECHNISCHE DATEN ....................8 WARTUNG UND REPARATUR ..................8 Auswechseln der Batterie .................10 USB-PC-SCHNITTSTELLENFUNKTIONALITÄT ............10 FEHLERBEHEBUNG ....................10 SDB .........................12...

  • Seite 44: Symbole

    AAA/LR3-Batterien Bedienungshandbuch Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. EINFÜHRUNG Gratulation zum Kauf des WT-70 ORP-Messgeräts für Wasserqualität. Es ist ein praktisches Messgerät für ORP-Messungen (Oxidation Reduction Potential = Redoxpotential).

  • Seite 45: Merkmale

    Merkmale • Große LCD-Anzeige mit mV-Messeinheit • Hold-Funktion zum Festhalten der Aufzeichnung • Max./Min.-Anzeige gespeicherter Daten • Hintergrundbeleuchtung für Betrieb in dunkler Umgebung • USB-Verbindung für Daten-Download auf einen PC • Schaltet sich automatisch aus (APO), um Batteriestrom zu sparen BEDIENUNG Vor Beginn 1.

  • Seite 46: Hold-Funktion

    Hold-Funktion Zum Festhalten der aktuellen Messwerte im normalen Messmodus. Um die Messwerte festzuhalten, im Messmodus die HOLD-Taste drücken, sodass HLD auf der Anzeige erscheint. Um den festgehaltenen Messwert freizugeben, die HOLD- Taste erneut drücken. (Abb. 2). Abb. 2 Speicheraufzeichnung Das Messgerät kann 99-Punkt-mV-Aufzeichnungen speichern. Aufzeichnen: 1.

  • Seite 47: Hintergrundbeleuchtung

    Speicherabruf Die Abruffunktion kann zuvor gespeicherte Aufzeichnungen anzeigen. Abrufen von Aufzeichnungen: 1. Die REC-Taste mindestens 2 Sekunden gedrückt halten, um den Abrufmodus zu aktivieren. Das REC-Symbol blinkt auf der LCD. 2.  bzw.  drücken, um die Speichereinträge der Reihe nach anzuzeigen. 3.

  • Seite 48: Setup

    HINWEIS: Dieses Verfahren löscht 99 Speichereinträge in einem Schritt. Vor Löschung sorgfältig abwägen. Abb. 5 P3.0: ELEKTRODE (ELE) – ungültig für ORP-Sonde Diese Funktion ist ungültig für WT-70 mit ORP-Sonde. P4.0: PH BUFFER (buF) – ungültig für ORP-Sonde Diese Funktion ist ungültig für WT-70 mit ORP-Sonde.
  • Seite 49 P5.0: READY-Anzeige (rdy) Dieses Programm verwenden, um die READY-Anzeige zu aktivieren. Das READY- Symbol erscheint auf der LCD, wenn der gemessene Wert stabil ist. In P5.0 die EINGABE-Taste drücken, um P5.1 zu aktivieren, und  bzw.  drücken, um die READY-Anzeige zwischen ON (aktiviert) und OFF (deaktiviert) umzuschalten, und dann die EINGABE-Taste drücken, um zu bestätigen (Abb.

  • Seite 50: Technische Daten

    TECHNISCHE DATEN mV-Bereich: -1999 mV~+1999 mV mV-Auflösung: 0,1 mV (-199,9 mV~+199,9 mV), 1 mV bei anderen mV-Genauigkeit: +0,2 mV (-199,9 mV~+199,9 mV), +2 mV bei anderen Temperaturbereich: (TPK-60) -20~70 ºC / 68~158 ºF Genauigkeit (TPK-60): ±0,6 ºC Betriebstemperatur: 0~50 ºC / 32~122 ºF Betriebs-RH%: 0~80 % RH Stromanforderungen: 4 Stk.

  • Seite 51: Vorbereitung

    ORP SONDE Vorbereitung: Den Einweichbehälter entfernen. Die Elektrode in destilliertem Wasser einweichen und abspülen, dann herausnehmen und trocknen (das Abfühlelement nicht polieren). Die Elektrode ist jetzt bereit. Die Elektrode testen: ORP-Elektrode an Messgerät anschließen. Elektrode in pH 7,00-Pufferlösung mit gesättigtem Chinhydron eintauchen. Nach Rühren sollte der mV-Messwert (E1) 86±15 mV sein.

  • Seite 52: Auswechseln Der Batterie

    Auswechseln der Batterie 1. Das Messgerät ausschalten und die Batterieabdeckung öffnen. 2. Die alten Batterien durch vier neue AAA-Batterien ersetzen. USB-PC-SCHNITTSTELLENFUNKTIONALITÄT Das USB-Kabel und die Software sind erforderlich, um Daten auf einen PC zu übertragen. Der USB-Anschluss befindet sich auf der rechten Seite des Messgeräts.
  • Seite 53 Der Messwert ist unverändert. • Wenn der Status HOLD ist, den Status freigeben. Der Messwert ist unverändert. • Die Sonde reinigen und neu kalibrieren. • Die Sonde durch eine neue Sonde ersetzen. Gerät spricht langsam an • Die Sonde reinigen und neu kalibrieren. •...

  • Seite 54: Abschnitt I: Stoff-/Zubereitungs- Und Firmenbezeichnung

    SICHERHEITSDATENBLATT FÜR EINWEICHLÖSUNG ABSCHNITT I: STOFF-/ZUBEREITUNGS- UND FIRMENBEZEICHNUNG Inhalt: KCL Chemische Bezeichnung: Kaliumchlorid CAS-Nr.: 7447-40-7 Hersteller: Ajax Finechem (http://www.ajaxfinechem.com/) Telefon: +61 1300 884 078 Datum: 2006-04-24 ABSCHNITT II: ZUSAMMENSETZUNG / ANGABEN ZU DEN BESTANDTEILEN Siedepunkt: Nicht verfügbar Schmelzpunkt: 773 Grad C Dampfdruck: Nicht verfügbar Wasserlöslichkeit: Löslich Aussehen / Geruch: Farblose oder weiße Kristalle, geruchlos...

  • Seite 55: Abschnitt Vi: Massnahmen Bei Unbeabsichtigter Freisetzung

    übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige...
