Amprobe WT-20 Bedienungshandbuch
Leitfähigkeits-tds-messgerät
Verwandte Anleitungen für Amprobe WT-20
Inhaltszusammenfassung für Amprobe WT-20
- Seite 1 WT-20 Conductivity TDS Meter Users Manual • Mode d’emploi • Bedienungshandbuch • Manuale d’uso • Manual de uso...
- Seite 47 WT-20 Leitfähigkeits-TDS- Messgerät Bedienungshandbuch 01/2013, Rev. 2 ©2013 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in den China.
- Seite 48 Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt mit Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen Amprobe- Fachhändler/-Distributor einsenden.
- Seite 49 Test Tools-Distributor ® gesendet werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt „Where to Buy“ (Verkaufsstellen) auf der Website www.amprobe.com zu finden. Darüber hinaus können in den USA und in Kanada Geräte an ein Amprobe Test Tools Service- ®...

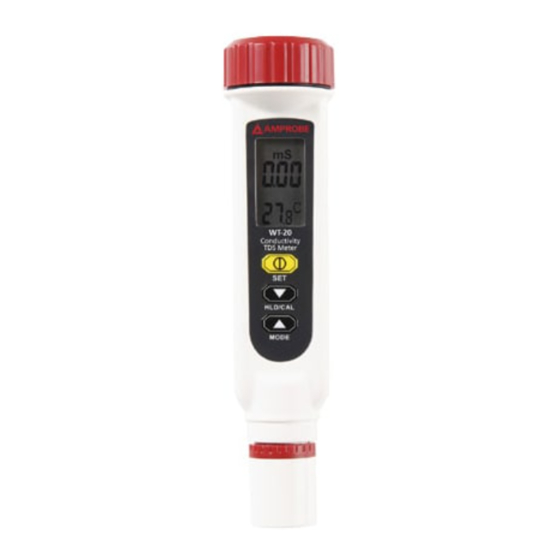

- Seite 50 WT-20 Leitfähigkeits-TDS-Messgerät 1) Batterieabdeckung 2) LCD-Anzeige 3) Ein/Aus / SET Taste 4) Hld / Cal / Nach-unten Taste 5) MODE / Nach-oben Taste 6) Elektrodenabdeckung 7) Leitfähigkeitsmessung (Messeinheit: uS oder mS ) oder TDS-Messung (Messeinheit: ppt oder ppm) 8) Anzeige der Temperatur...
- Seite 51 INHALT SYMBOLE ................2 AUSPACKEN UND ÜBERPRÜFEN ........2 EINFÜHRUNG ..............3 Merkmale ..............3 BEDIENUNG ..............3 Automatische Ausschaltung ........4 Setup ................5 Kalibriermodus ............. 7 Leitfähigkeitskalibrierung ........... 7 TDS-Kalibrierung ............9 TECHNISCHE DATEN ............10 WARTUNG UND REPARATUR ........... 11 Auswechseln der Batterie ..........
-
Seite 52: Symbole
Messung bewirken. • Das Messgerät nicht in brennbarer Flüssigkeit betreiben. AUSPACKEN UND ÜBERPRÜFEN Der Verpackungskarton sollte Folgendes enthalten: WT-20 Messgerät LR44 Batterie Handbuch Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. -
Seite 53: Einführung
2,1 % pro °C eingestellt (für Informationen zum Einstellen des Temperaturkoeffizienten siehe P1.3). 5. Die Normalisierungstemperatur auswählen. Das WT-20 wird werkseitig auf 25 °C eingestellt (für Informationen zum Ändern der Einstellung auf 20 °C siehe P1.2). 6. Vor Gebrauch die Sonde mit entionisiertem oder destilliertem Wasser abspülen, um jegliche... -
Seite 54: Automatische Ausschaltung
den Trägheitseffekt der Sonde zu beseitigen, falls das Messgerät längere Zeit gelagert wurde. 7. Die Sonde in den Probenbehälter eintauchen. Sicherstellen, dass keine Luftblasen im Schlitz der Sonde gefangen sind. Um Luftblasen zu entfernen, die Sonde vorsichtig in der Probe rühren. Beim Rühren darauf achten, dass die Elektrodenspitze eingetaucht ist. -
Seite 55: Setup
„HLD“ gedrückt halten und gleichzeitig das Messgerät einschalten, bis ein „n“ auf dem Bildschirm erscheint. Dann die Tasten freigeben, um in den Normalmodus zurückzukehren. (Abb. 3) Setup Der erweiterte Setup-Modus ermöglicht Anpassungen des Messgeräts. Es gibt vier Gruppen von Parametern: P1.0: Temperaturparameter-Einstellung (t) P1.1: Temperatur-Messeinheit ändern (tUt) P1.2: Normalisierungstemperatur (tnr) - Seite 56 2 Sekunden gedrückt halten, um ohne zu speichern zu P1.0 zurückzukehren. P1.3: Temp.- Koeffizient (tCo) In Temp.- Koeffizient-Einstellung „q“ oder „p“ drücken, um den Temperaturkoeffizienten im Bereich von 0,0 bis 4,0 einzustellen. „SET“ drücken, um zu bestätigen, bzw. „SET“ mehr als 2 Sekunden gedrückt halten, um ohne zu bestätigen zu P1.0 zurückzukehren.
-
Seite 57: Kalibriermodus (Cal)
Kalibriermodus (CAL) Auswahl eines Kalibrierstandards Für beste Ergebnisse einen Leitfähigkeits- bzw. TDS- Standard in der Nähe des zu messenden Probenwerts auswählen. Oder einen Kalibrierlösungswert verwenden, der ungefähr 2/3 des Vollausschlags des geplanten Messbereichs beträgt. Beispiel: im 0 bis 1999-uS-Bereich 1413 als uS-Lösung zur Kalibrierung verwenden. Die Kalibrierlösung NICHT wiederverwenden. - Seite 58 6. Die abgespülte Sonde im zweiten Behälter eintauchen. Die Sonde am Boden des Behälters leicht antippen, um Luftblasen zu entfernen. Ungefähr 15 Minuten warten, sodass sich die Sonde auf die Lösungstemperatur stabilisiert. 7. „CAL“ mehr als 2 Sekunden gedrückt halten, um die Kalibrierung zu beginnen.
-
Seite 59: Tds-Kalibrierung
TDS-Kalibrierung Option 1: Mit TDS-Standards 1. Die Sonde ungefähr 30 Minuten in vollentsalztes oder destilliertes Wasser eintauchen, um die Sonde abzuspülen. 2. Den TDS-Standard für Kalibrierung auswählen. Die werkseitige Standardeinstellung für den TDS- Konversionsfaktor ist 0,50. Die Kalibriergenauigkeit kann durch Einstellen des TDS-Faktors vor Beginn der Kalibrierung verbessert werden. -
Seite 60: Technische Daten
Option 2: Mit Konversionsfaktoren TDS-Werte stehen in Beziehung zu Leitfähigkeit. Das Messgerät, wie oben beschrieben, mit Leitfähigkeitsstandards kalibriert werden. Danach kann das Messgerät mit einem gegebenen Konversionsfaktor programmiert werden. Siehe Einstellung P2.1. TECHNISCHE DATEN Leitfähigkeit: 0~1999 uS/cm, 0~19,99 mS/cm TDS-Bereich: 0~1999 ppm, 0~19,99 ppt Auflösung: 1uS/cm oder 1 mS/cm oder 1ppm oder 0.01ppt Genauigkeit: 1 % Messbereich ±... -
Seite 61: Wartung Und Reparatur
WARTUNG UND REPARATUR Wenn ein Fehlverhalten während des Betriebs des Messgeräts vermutet wird, sollten die folgenden Schritte durchgeführt werden, um die Ursache des Problems genau zu bestimmen. 1. Die Batterien prüfen. Die Batterie sofort ersetzen, wenn das „ “-Symbol auf der LCD erscheint. 2. -
Seite 62: Auswechseln Der Batterie
AUSWECHSELN DER BATTERIE 1. Das Messgerät ausschalten und die Batterieabdeckung im Gegenuhrzeigersinn lösen. 2. Die alten Batterien durch vier neue LR44- Knopfzellen ersetzen. 3. Die Batterieabdeckung wieder anbringen und fest anziehen. Wenn die rote LED für schwache Batterie leuchtet: Die Batterien möglichst schnell auswechseln. -
Seite 63: Fehlerbehebung
FEHLERBEHEBUNG Eingeschaltet, jedoch keine Anzeige • Die Ein/Aus-Taste mindestens 100 ms lang gedrückt halten. • Den Batteriezustand prüfen und die Batterien ggf. ersetzen. • Die Batterien für 1 Minute aus dem Gerät entfernen und dann wieder einsetzen. Anzeige erlischt • Prüfen, ob das Symbol für schwache Batterie angezeigt wird, bevor die Anzeige erlischt. - Seite 64 „E03“ Der Leitfähigkeitswert liegt über dem Bereichsgrenzwert (19,99 mS), oder das Messgerät ist beschädigt. • Das Messgerät in Standardlösung einführen. Falls E03 nach wie vor erscheint, das Gerät zur Reparatur einsenden. „E04“ Verursacht durch Temperaturmesswert-Fehler. • Siehe Fehlercode von Temp. Nach Behebung des Fehlers von Temp., wird E04 ausgeblendet.
-
Seite 65: Anhang A: Leitfähigkeits/Tds- Konversionsfaktoren
„E03“ Der Temperaturwert liegt über dem Bereichsgrenzwert (50 °C), oder Temperaturschaltkreis ist beschädigt. • Das Messgerät 5 Minuten lang Raum- temperatur aussetzen. Falls E03 nach wie vor erscheint, das Gerät zur Reparatur einsenden. Anhang A: Leitfähigkeits/TDS- Konversionsfaktoren TDS KCL TDS (NaCL) TDS (442) Leitfähigkeit bei 25 °C... - Seite 66 Definitionen Ist-TDS: Wert vom Etikett der Lösungsflasche oder von einem aus hochreinem Wasser und präzise gewogenen Salzen selbsthergestellten Standard. Ist-Leitfähigkeit: Der mit einem korrekt kalibrierten Leitfähigkeits-/TDS-/Temperatur-Messgerät gemessene Wert. Beide Werte, Ist-TDS und Ist-Leitfähigkeit, müssen in der gleichen Größenordnung von Messeinheiten vorliegen. Beispiel: Wenn der TDS-Wert in ppm angegeben ist, muss der Leitfähigkeitswert in µS vorliegen.
- Seite 67 Temperaturkorrektur erfolgt, dann entspricht die Leitfähigkeit dem bei Messtemperatur ermittelten Messwert. Das WT-20 verwendet lineare Temperaturkorrektur. Lineare Temperaturkorrektur: In mäßig leitenden und gut leitenden Lösungen kann Temperaturkorrektur auf einer linearen Gleichung basieren, die einen Temperaturkoeffizienten einschließt ( ). Der Koeffizient wird normalerweise als Leitfähigkeitsvariation in % / °C ausgedrückt.
- Seite 68 T2 sollte als typische Probentemperatur ausgewählt werden und sich ungefähr 10 °C von T1 unterscheiden. Die Temperaturkoeffizienten der folgenden Elektrolyten fallen generell in die unten aufgeführten Bereiche: Säuren: 1,0 - 1,6 % / °C Basen: 1,8 - 2,2 % / °C Salze: 2,2 - 3,0 % / °C Trinkwasser: 2,0 % / °C Ultrareines Wasser: 5,2 % / °C...
