Amprobe WT-40 Bedienungshandbuch
Verwandte Anleitungen für Amprobe WT-40
Inhaltszusammenfassung für Amprobe WT-40
- Seite 1 WT-40 Dual Display pH, mV & Temp. Meter Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
- Seite 27 Fig.1 Fig.2 Fig. Fig.4 Fig.5 Fig.6 Fig.7 Fig.8 Fig.9 Fig.10 Fig.11 Fig.12...
- Seite 53 Figure 1 Figure 2 Figure 3 Figure 4 Figure 5 Figure 6 Figure 7 Figure 8 Figure 9 Figure 10 Figure 11 Figure 12...
- Seite 55 WT-40 Doppelanzeige pH, mV und Temp. Messgerät Bedienungshandbuch September 2009, Rev.1 ©2009 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in China.
- Seite 56 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe...

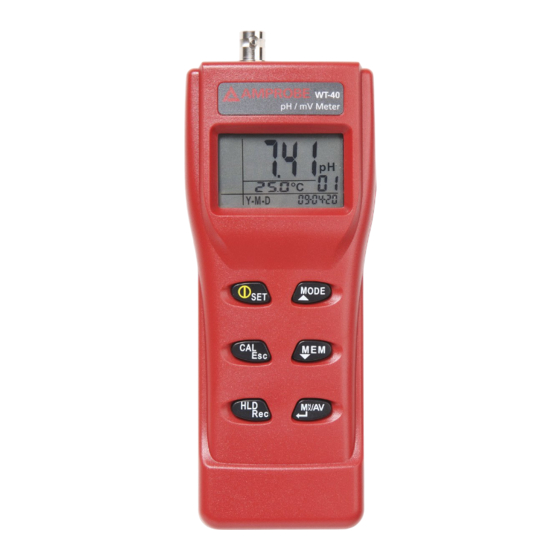

- Seite 57 WT-40 Doppelanzeige ph, mV und Temp. Messgerät Messgerät Sondenanschluss LCD-Anzeige Funktionstasten Adapteranschluss USB-Anschluss Batterieabdeckung (Rückseite) Stativbefestigungsgewinde pH-Sonde mit Einweichbehälter (Rückseite) pH-Sonde Temperaturstecker...
- Seite 58 LCD-Anzeige pH-Messwert in Messeinheit pH oder mV Anzeiger für schwache Batterie READY zeigt an, dass der Messwert stabil ist Aufgezeichneter max. und min. Wert HLD = Anzeige festgehalten REC = Messgerät befindet sich im Abrufmodus Gesamtanzahl von Aufzeichnungen Echtzeituhr ATC = automatische Temperatur kompensation ist aktiviert Temperaturmesseinheit: °C...
- Seite 59 WT-40 Doppelanzeige ph, mV und Temp. Messgerät INHALT SYMBOLE .......................1 AUSPACKEN UND ÜBERPRÜFEN ................1 EINFÜHRUNG ......................2 Merkmale ......................2 BEDIENUNG ......................2 Vor Beginn ......................2 pH/mV-Messung ....................2 Manuelle Temperaturkompensation (MTC) ............3 HOLD-Funktion ....................3 Speicheraufzeichnung ..................3 Speicherabruf ....................3 Hintergrundbeleuchtung ................4 Automatische Ausschaltung (APO) ..............4 Setup ........................4...
-
Seite 60: Symbole
Die Elektrode sollte vor Gebrauch mindestens 30 Minuten lang eingeweicht werden, besonders falls die Elektrode zwischen Einsätzen austrocknet oder längere Zeit nicht verwendet wird. AUSPACKEN UND ÜBERPRÜFEN 1 WT-40 Messgerät 1 pH-Sonde mit Einweichbehälter 3 pH-Standardlösung (4, 7, 10, Nicht-NIST) 4 AAA Batterien... -
Seite 61: Einführung
3. Verfügbare Parameter für die pH-Sonde sind pH-Wert, mV-Wert und Temperatur. pH/mV-Messung Das WT-40 ist konzipiert, um Messungen mit automatischer oder manueller Temperaturkompensation vorzunehmen. Automatische Temperaturkompensation (ATC) findet nur statt, wenn der Temperatursensor eingesteckt ist. Für manuelle Temperaturkompensation (MTC) lautet die Standardeinstellung 25 °C. -
Seite 62: Manuelle Temperaturkompensation (Mtc)
3. Die Elektrode in die Probe eintauchen. Die Elektrode muss vollständig in die Probe eingetaucht sein. Die Sonde vorsichtig in der Probe rühren, um eine homogene Probe zu erstellen. 4. Warten, bis das Symbol READY erscheint (Abb. 1). 5. Um zwischen pH und mV umzuschalten, die MODE-Taste drücken (Abb. 2). Manuelle Temperaturkompensation (MTC) Einfach den Temperatursensor vom Messgerät trennen und den pH-Modus auswählen. -
Seite 63: Hintergrundbeleuchtung
Alle Aufzeichnungen bleiben erhalten, selbst wenn das Messgerät ausgeschaltet wird. Hintergrundbeleuchtung Eine beliebige Taste drücken, um die Hintergrundbeleuchtung einzuschalten. Das Hintergrundbeleuchtung schaltet sich nach 10 Sekunden Inaktivität automatisch aus. Automatische Ausschaltung (APO) Dieses Messgerät schaltet sich nach 20 Minuten Inaktivität automatisch aus. Um die automatische Ausschaltung zu deaktivieren, die Tasten SET und HOLD gedrückt halten und gleichzeitig das Messgerät einschalten, sodass ein „n“... - Seite 64 HINWEIS: Dieses Verfahren löscht 99 Speichereinträge in einem Schritt. Vor Löschung sorgfältig abwägen. P3.0 Elektrode (ELE) Anzeigen der pH-Elektrodendaten (Rampen- und Offsetwert) des WT-40: Die MODE-Taste drücken, um vor Aktivierung des Einstellmodus den pH-Modus auszuwählen. drücken, um im Einstellmodus P3.0 auszuwählen, sodass ELE auf der LCD erscheint.
- Seite 65 genannt) verwendet werden. Korrekte Pufferwahl kann dazu beitragen, dass das Messgerät den Puffer erkennen und die Sonde präziser kalibrieren kann. NIST-Puffer: pH 1,68, 4,01, 6,86, 9,18, 12,45 Anwender-Puffer: 5 Bereiche, pH 1,00~3,00, 3,50~5,50, 6,00~8,00, 8,50~10,50, 11,50~13,50 drücken, um im Einstellmodus pH-Puffer-Programm P4.0 auszuwählen. Das Symbol „buF“...
-
Seite 66: Kalibrierung
Kalibrierung Empfohlen wird mindestens eine 2-Punkt-Kalibrierung. Fall nur eine 1-Punkt- Kalibrierung durchgeführt werden kann, sicherstellen, dass der Pufferwert sehr nahe bei der zu messenden Probe liegt; darüber hinaus muss die Puffer- Temperatur ausreichend stabil sein. 1. Den pH-Modus auswählen. Die pH Elektrode mit entionisiertem Wasser oder Spüllösung abspülen. -
Seite 67: Technische Daten
TECHNISCHE DATEN pH-Bereich: 0,00~14,00 pH pH-Auflösung: 0,01 pH pH-Genauigkeit: +0,02 pH mV-Bereich: -1999 mV~+1999 mV mV-Auflösung: 0,1 mV (-199,9 mV~+199,9 mV), 1 mV bei anderen mV-Genauigkeit: +0,2 mV (-199,9 mV~+199,9 mV), +2 mV bei anderen ATC: -5~80 °C / 23~176 °F Temperaturgenauigkeit: ±0,3 °C Betriebstemperatur: 0~50 °C / 50~122 °F Betriebs-RH%: 0~80 % RH... -
Seite 68: Auswechseln Der Batterie
Die pH-Sonde bei Lagerung stets nass halten. Die Sonde ist durch den mit Einweichlösung gefüllten Kunststoffbehälter gut geschützt. Um die Sonde zu verwenden, den Behälter drehen und von der Sonde entfernen. Die pH-Sonde kann in einer 3M KCL-Lösung aufbewahrt werden. Niemals destilliertes Wasser für die Lagerung verwenden. -
Seite 69: Der Messwert Ist Unverändert
Instabile Messwerte • Die Lösung rühren, um einen homogenen Zustand zu erzielen, und sicherstellen, dass der Sensor vollständig in die Lösung eingetaucht ist. • Sicherstellen, dass die Messung im Behälter vorgenommen wird. • Die Sonde reinigen bzw. neu kalibrieren oder ggf. durch eine neue Sonde ersetzen. -
Seite 70: Hersteller
SICHERHEITSDATENBLATT FÜR EINWEICHLÖSUNG ABSCHNITT I: STOFF-/ZUBEREITUNGS- UND FIRMENBEZEICHNUNG INHALT: KCL CHEMISCHE BEZEICHNUNG: Kaliumchlorid CAS No.: 7447-40-7 HERSTELLER: Ajax Finechem (http://www.ajaxfinechem.com/) TELEFON: +61 1300 884 078 ZUBEREITUNGSDATUM: 2006-04-24 ABSCHNITT II: ZUSAMMENSETZUNG / ANGABEN ZU DEN BESTANDTEILEN SIEDEPUNKT: Nicht verfügbar SCHMELZPUNKT: 773 °C / 1423 °F DAMPFDRUCK: Nicht verfügbar WASSERLÖSLICHKEIT: Löslich AUSSEHEN /GERUCH: Farblose oder weiße Kristalle, geruchlos... -
Seite 71: Abschnitt V: Massnahmen Zur Brandbekämpfung
ABSCHNITT V: MASSNAHMEN ZUR BRANDBEKÄMPFUNG FLAMMPUNKT: nicht entzündbar BESONDERE SCHUTZAUSRÜSTUNG: Umluftunabhängiges Atemschutzgerät und Schutzanzug tragen, um Kontakt mit Haupt und Kleidung zu vermeiden. AUSSERGEWÖHNLICHE BRAND- UND EXPLOSIONSGEFAHREN: Nicht brennbar ABSCHNITT VI: MASSNAHMEN BEI UNBEABSICHTIGTER FREISETZUNG Geeigneten Augenschutz oder Chemieschutzbrille tragen. Geeignete Schutzhandschuhe tragen, um Kontakt mit der Haut zu vermeiden. -
Seite 72: Erklärung
ERKLÄRUNG Die obigen Informationen wurden durch Amprobe vom im Abschnitt I bezeichneten Sicherheitsdatenblatt des Herstellers in dieses Format übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt... - Seite 73 ABSCHNITT IV: ERSTE-HILFE-MASSNAHMEN AUGEN: Augen unverzüglich mindestens 15 Minuten lang mit viel Wasser ausspülen und von Zeit zu Zeit die oberen und unteren Augenlider anheben. HAUT: Verunreinigte Kleidungsstücke und Schuhe ausziehen. Mindestens 15 Minuten lang mit viel Wasser abspülen. Ärztliche Hilfe aufsuchen. EINATMUNG: Person unverzüglich an die frische Luft bringen.
-
Seite 74: Chemische Bezeichnung
übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige oder ungenaue Informationen. - Seite 75 ABSCHNITT III: MÖGLICHE GEFAHREN EXPOSITIONSWEGE: Einatmung, Verschlucken, Haut- und Augenabsorption GESUNDHEITSGEFAHREN: Einatmung kann Reizung der Atemwege verursachen. Reizt Augen und Haut. Gesundheitsschädlich beim Verschlucken. ABSCHNITT IV: ERSTE-HILFE-MASSNAHMEN AUGEN: Augen unverzüglich mindestens 15 Minuten lang mit viel Wasser ausspülen und von Zeit zu Zeit die oberen und unteren Augenlider anheben. HAUT: Verunreinigte Kleidungsstücke und Schuhe ausziehen.
- Seite 76 übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige oder ungenaue Informationen.
- Seite 77 ABSCHNITT III: MÖGLICHE GEFAHREN EXPOSITIONSWEGE: Einatmung, Verschlucken, Haut- und Augenabsorption GESUNDHEITSGEFAHREN: Einatmung kann Reizung der Atemwege verursachen. Reizt Augen und Haut. Gesundheitsschädlich beim Verschlucken. ABSCHNITT IV: ERSTE-HILFE-MASSNAHMEN AUGEN: Augen unverzüglich mindestens 15 Minuten lang mit viel Wasser ausspülen und von Zeit zu Zeit die oberen und unteren Augenlider anheben. HAUT: Verunreinigte Kleidungsstücke und Schuhe ausziehen.
-
Seite 78: Gefährliche Polymerisation
übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige oder ungenaue... - Seite 79 Abb. 1 Abb. 2 Abb. 3 Abb. 4 Abb. 5 Abb. 6 Abb. 7 Abb. 8 Abb. 9 Abb. 10 Abb. 11 Abb. 12...
- Seite 105 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12...
- Seite 131 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11 Fig. 12...
