Amprobe WT-80 Bedienungshandbuch
Verwandte Anleitungen für Amprobe WT-80
Inhaltszusammenfassung für Amprobe WT-80
- Seite 1 WT-80 pH / ORP Meter Users Manual • Mode d’emploi • Bedienungshandbuch • Manual d’Uso • Manual de uso...
- Seite 55 WT-80 pH/ORP-Messgerät Bedienungshandbuch September 2009, Rev.1 ©2009 Amprobe Test Tools. Alle Rechte vorbehalten. Gedruckt in China.
- Seite 56 Beschränkte Gewährleistung und Haftungsbeschränkung Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt, diese Gewährleistung im Namen von Amprobe...

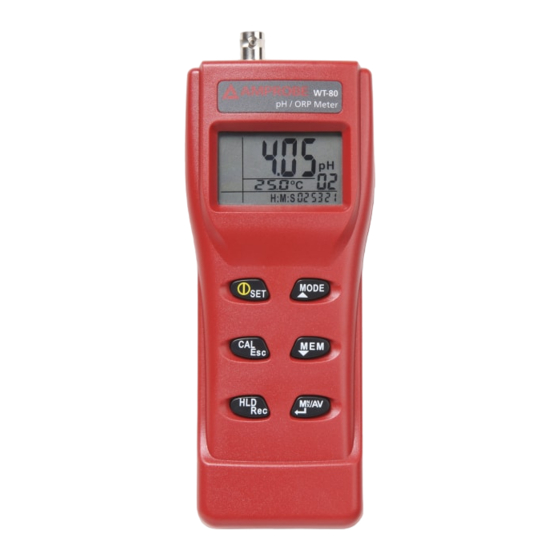

- Seite 57 WT-80 pH/ORP-Messgerät Messgerät Sondenanschluss LCD-Anzeige Funktionstasten Adapteranschluss USB-Anschluss Batterieabdeckung (Rückseite) Stativbefestigungsgewinde pH-Sonde mit Einweichbehälter (Rückseite) ORP-Sonde mit Einweichbehälter pH-Sonde Temperaturstecker...
- Seite 58 LCD-Anzeige pH-Messwert in Messeinheit pH oder mV; ORP-Messwert in Messeinheit mV Anzeiger für schwache Batterie Anzeige max. und min. Wert READY zeigt an, dass der Messwert stabil ist REC = Aufzeichnung HLD = Anzeige festgehalten REC = Messgerät befindet sich im Abrufmodus Gesamtanzahl von Aufzeichnungen Echtzeituhr...
- Seite 59 WT-80 pH/ORP-Messgerät INHALT SYMBOLE .......................2 AUSPACKEN UND ÜBERPRÜFEN ................2 EINFÜHRUNG ......................2 Merkmale ......................3 BEDIENUNG ......................3 Vor Beginn ......................3 Automatische Ausschaltung (APO) ..............5 Setup ........................5 Kalibrierung (nur pH-Sonde) ................8 TECHNISCHE DATEN ....................9 WARTUNG UND REPARATUR ................9 Auswechseln der Batterie ................11 USB-PC-Schnittstellenfunktionalität ..............11 FEHLERBEHEBUNG ....................12...
-
Seite 60: Symbole
(4, 7, 10, Nicht-NIST) AAA-Batterien Bedienungshandbuch Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung zwecks Ersatz an die Verkaufsstelle zurücksenden. EINFÜHRUNG Gratulation zum Kauf des WT-80 pH/ORP-Messgeräts. Es ist ein praktisches Messgerät zum Messen von pH-Wert, Temperatur und ORP-Wert. -
Seite 61: Merkmale
Merkmale • Automatische Puffer-Erkennung zur Vermeidung von pH-Kalibrierfehler • Hold-Funktion zum Festhalten der Aufzeichnung • Max./Min.-Anzeige gespeicherter Daten • Hintergrundbeleuchtung für Betrieb in dunkler Umgebung • Einfache Anzeige der Kalibrierdaten der pH-Sonde • USB-Verbindung für Daten-Download auf einen PC • pH-Elektrode mit automatischer Temperaturkompensation (ATC) •... -
Seite 62: Hold-Funktion
3. Die Elektrode in die Probe eintauchen. Die Elektrode muss vollständig in die Probe eingetaucht sein. Die Sonde vorsichtig in der Probe rühren, um eine homogene Probe zu erstellen. 4. Warten, bis das Symbol READY erscheint (Abb. 1). 5. Um zwischen pH und mV umzuschalten, die MODE-Taste drücken. ORP-Sonde –... -
Seite 63: Speicheraufzeichnung
Speicheraufzeichnung Das Messgerät kann alle Parameter für bis zu 99 Aufzeichnungen speichern. Aufzeichnen: 1. Bei beliebigen Messungen oder im HOLD-Modus die MEM-Taste drücken, um Daten zu speichern. 2. Die Speichernummer und der gemessene Wert blinken und das Messgerät kehrt in den Messmodus zurück (Abb. 4). Es können keine neuen Daten gespeichert werden, wenn der Speicher voll ist. - Seite 64 HINWEIS: Dieses Verfahren löscht 99 Speichereinträge in einem Schritt. Vor Löschung sorgfältig abwägen. P3.0 Elektrode nur für pH-Sonde (ELE) Anzeigen der pH-Elektrodendaten (Rampen- und Offsetwert) des WT-80: Die MODE-Taste drücken, um vor Aktivierung des Einstellmodus den pH-Modus auszuwählen. Die p-Taste drücken, um im Einstellmodus P3.0 auszuwählen, sodass ELE auf der LCD erscheint.
- Seite 65 Die EINGABE-Taste drücken, um P3.5 zu aktivieren und den Offsetwert anzuzeigen (Abb. 8). Der Offsetwert ist der mV-Wert von pH 7 und der Standard-Offsetwert ist 0,0. Der Offsetwert ist nach einer Neukalibrierung unterschiedlich. Wenn der Offsetwert außerhalb des Bereichs liegt, +60 mV, wird stark empfohlen, die aktuelle Sonde durch eine neue zu ersetzen.
-
Seite 66: Kalibrierung (Nur Ph-Sonde)
P7.0: Echtzeituhr (rtc) In P7.0 die EINGABE-Taste drücken, um P7.1 bis P7.6 für Datums- und Uhrzeiteinstellungen durchzugehen. Y-M-D (Jahr-Monat-Tag) und H:M:S werden abwechselnd angezeigt und die entsprechenden Stellen blinken für Änderungen. p drücken, um einen Wert zu erhöhen, und q drücken, um einen Wert zu verringern;... -
Seite 67: Technische Daten
7. Puffer ersetzen und die Schritte 5~6 wiederholen, um eine Mehrpunkt- Kalibrierung durchzuführen, oder die EINGABE-Taste drücken, um die Kalibrierung zu beenden und in den Normalmodus zurückzukehren. HINWEIS: Bei der Kalibrierung muss die Puffer-Temperatur ausreichend stabil sein. TECHNISCHE DATEN pH-Bereich 0,00~14,00 pH pH-Ausflösung 0,01 pH... - Seite 68 Außer dem Ersetzen der Batterie sollten Reparaturen am Messgerät ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes Fachpersonal durchgeführt werden. Die Vorderseite und das Gehäuse können mit einer milden Lösung von Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen lassen.
-
Seite 69: Auswechseln Der Batterie
Falls es sich bei der Verunreinigung um Mineralstoffe handelt, das Abfühlelement 10 Minuten lang in 0,1N-HCL-Lösung einlegen und dann mit destilliertem Wasser abspülen. Falls es sich bei der Verunreinigung um Öl- oder Schmierbeschlag handelt, das Abfühlelement mit Reinigungsmittel reinigen und dann mit destilliertem Wasser abspülen. -
Seite 70: Fehlerbehebung
FEHLERBEHEBUNG Eingeschaltet, jedoch keine Anzeige • Die Ein/Aus-Taste muss mindestens 0,3 Sekunden gedrückt gehalten werden • Den Batteriezustand prüfen und die Batterien ggf. ersetzen • Die Batterien für 1 Minute aus dem Gerät entfernen und dann wieder einsetzen Anzeige erlischt •... -
Seite 71: Abschnitt I: Stoff-/Zubereitungs- Und Firmenbezeichnung
Fehlercode Messwert unter unterem Grenzwert Messwert über oberem Grenzwert Der ursprüngliche Datenfehler führt zu diesem Fehler Fehler bei werkseitigen Kalibrierdaten Lösung: Neustarten des Messgeräts löst dieses Problem u. U. Rampen- oder Offsetwert von pH-Sonde liegt außerhalb des Bereichs Messschaltkreisfehler Lösung: Neustarten des Messgeräts löst dieses Problem u. U. Speicher-IC-Fehler SICHERHEITSDATENBLATT FÜR EINWEICHLÖSUNG ABSCHNITT I: STOFF-/ZUBEREITUNGS- UND FIRMENBEZEICHNUNG... -
Seite 72: Abschnitt V: Massnahmen Zur Brandbekämpfung
Haut: Verunreinigte Kleidungsstücke und Schuhe ausziehen. Mindestens 15 Minuten lang mit viel Wasser abspülen. Ärztliche Hilfe aufsuchen. Einatmung: Person unverzüglich an die frische Luft bringen. Bei Atemstillstand künstlich beatmen. Falls Atmen beschwerlich ist, Sauerstoff verabreichen. Ärztliche Hilfe aufsuchen. Verschlucken: Kein Erbrechen einleiten. Ärztliche Hilfe aufsuchen, falls Reizung oder Symptome auftreten. -
Seite 73: Erklärung
übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige oder ungenaue Informationen. - Seite 74 Einatmung: Person unverzüglich an die frische Luft bringen. Bei Atemstillstand künstlich beatmen. Falls Atmen beschwerlich ist, Sauerstoff verabreichen. Ärztliche Hilfe aufsuchen. Verschlucken: Kein Erbrechen einleiten. Ärztliche Hilfe aufsuchen, falls Reizung oder Symptome auftreten. ABSCHNITT V: MASSNAHMEN ZUR BRANDBEKÄMPFUNG Flammpunkt: nicht entzündbar Besondere Schutzausrüstung: Umluftunabhängiges Atemschutzgerät und Schutzanzug tragen, um Kontakt mit Haupt und Kleidung zu vermeiden.
- Seite 75 übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige oder ungenaue Informationen.
- Seite 76 Einatmung: Person unverzüglich an die frische Luft bringen. Bei Atemstillstand künstlich beatmen. Falls Atmen beschwerlich ist, Sauerstoff verabreichen. Ärztliche Hilfe aufsuchen. Verschlucken: Kein Erbrechen einleiten. Ärztliche Hilfe aufsuchen, falls Reizung oder Symptome auftreten. ABSCHNITT V: MASSNAHMEN ZUR BRANDBEKÄMPFUNG Flammpunkt: Nicht entzündbar Besondere Schutzausrüstung: Umluftunabhängiges Atemschutzgerät und Schutzanzug tragen, um Kontakt mit Haupt und Kleidung zu vermeiden.
- Seite 77 übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige oder ungenaue Informationen.
- Seite 78 Einatmung: Person unverzüglich an die frische Luft bringen. Bei Atemstillstand künstlich beatmen. Falls Atmen beschwerlich ist, Sauerstoff verabreichen. Ärztliche Hilfe aufsuchen. Verschlucken: Kein Erbrechen einleiten. Ärztliche Hilfe aufsuchen, falls Reizung oder Symptome auftreten. ABSCHNITT V: MASSNAHMEN ZUR BRANDBEKÄMPFUNG Flammpunkt: Nicht entzündbar Besondere Schutzausrüstung: Umluftunabhängiges Atemschutzgerät und Schutzanzug tragen, um Kontakt mit Haupt und Kleidung zu vermeiden.
- Seite 79 übertragen. Für Antworten zu Fragen über die hierin enthaltenen Informationen den Hersteller direkt unter der in Abschnitt I angegebenen Rufnummer kontaktieren. Amprobe präsentiert sich selbst in keiner Weise als sachverständig hinsichtlich der in diesem SDB beschriebenen Chemikalien und übernimmt keine Verantwortung für jegliche hierin enthaltene unvollständige oder ungenaue Informationen.
