Demontieren
3.3 Lamellenpaket erneut montieren

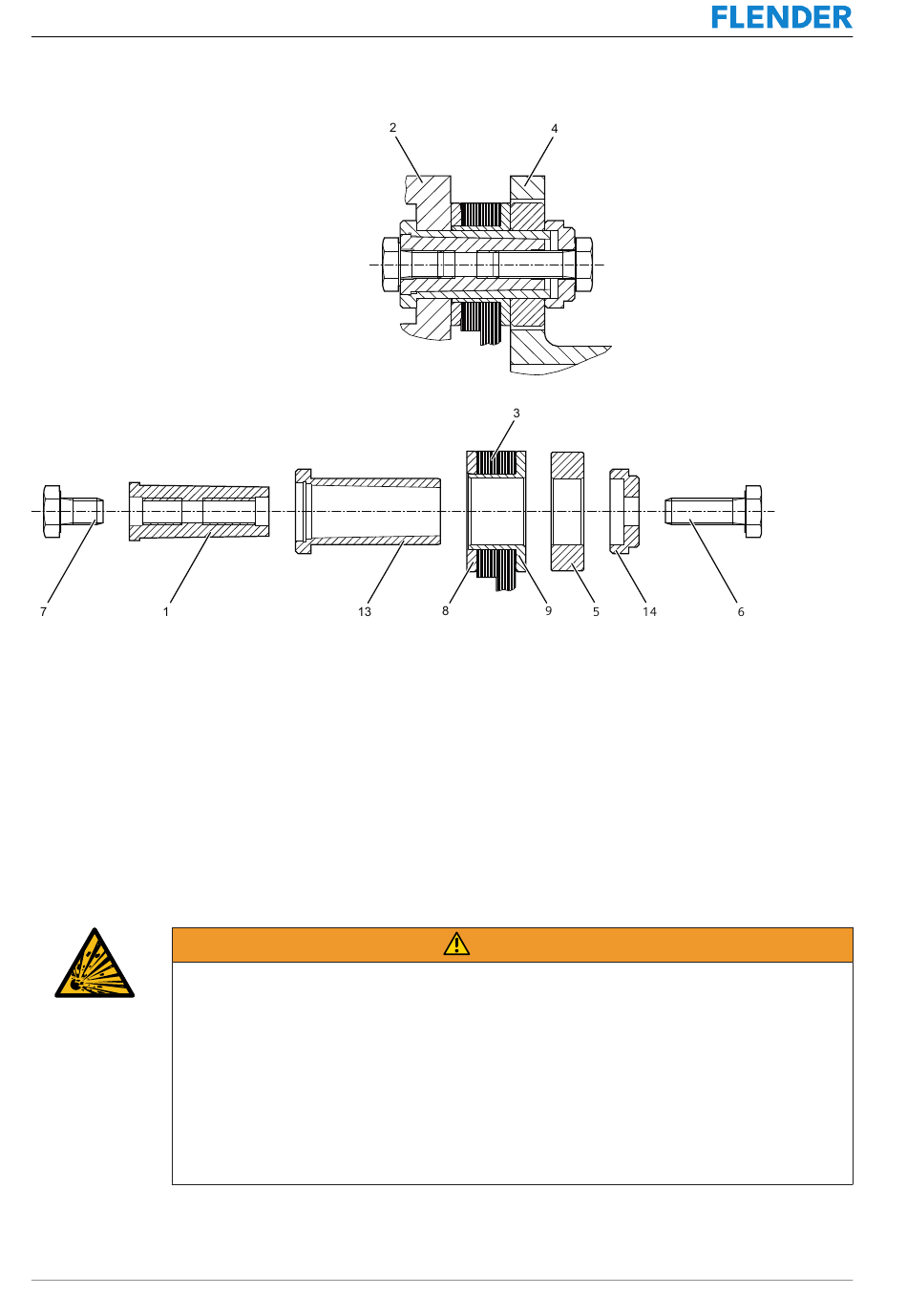

Bild 3-3: Detailansicht der Konusverschraubung
1
2
3
4
5
6
3.3.2
Lamellenpakete montieren
Explosionsgefahr und Verletzungsgefahr
Unsachgemäßer Betrieb der Kupplung kann zu Verletzungen und in explosionsgefährde-
ten Bereichen zur Explosion führen.
•
•
•
16
Kegelbolzen
Flansch
Lamellenpaket
Flansch
Fangring
Spannschraube
Setzen Sie die Schrauben im Anlieferungszustand ein. Fetten Sie die Verschraubun-
gen nicht zusätzlich.
Sichern Sie die Spannschrauben (6) und die Verschluss-Schrauben (7) mit flüssiger
Schraubensicherung (z. B. Loctite 243 mittelfest).
Bei der Montage fetten Sie die Kegelbolzen (1) im Bereich der Kegelfläche nach. Eine
Schmierstoffempfehlung finden Sie in Abschnitt Schmiermittel (Seite 20).
Ausgabe 09/2022
7
Verschlussschraube
8
Ring
9
Buchse
13
Kegelhülse
14
U-Scheibe
3.3 Lamellenpaket erneut montieren
