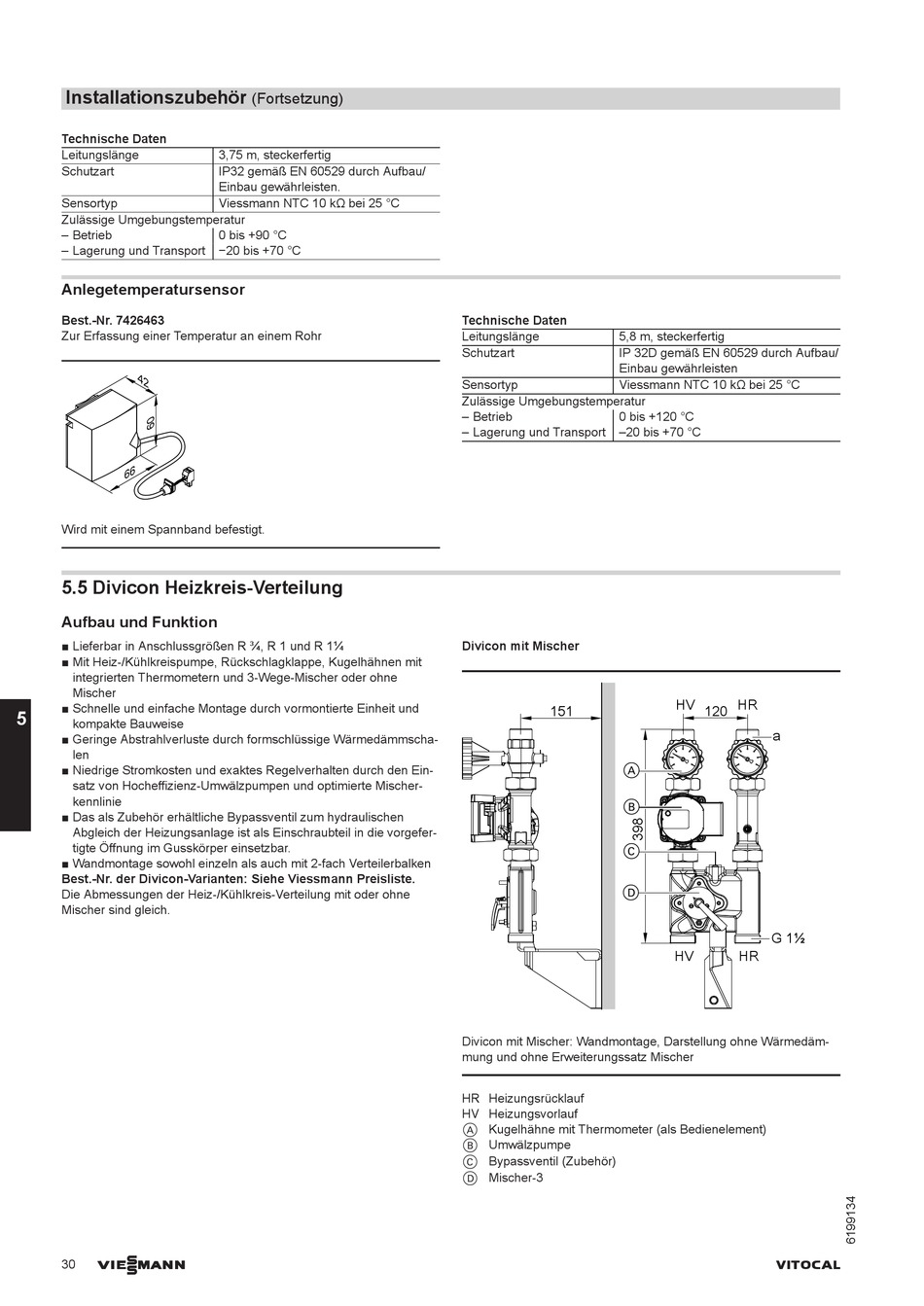

Installationszubehör
Technische Daten
Leitungslänge
Schutzart
Sensortyp
Zulässige Umgebungstemperatur
– Betrieb
– Lagerung und Transport

Anlegetemperatursensor

Best.-Nr. 7426463
Zur Erfassung einer Temperatur an einem Rohr
4 2
6 6
Wird mit einem Spannband befestigt.

5.5 Divicon Heizkreis-Verteilung

Aufbau und Funktion

■ Lieferbar in Anschlussgrößen R ¾, R 1 und R 1¼
■ Mit Heiz-/Kühlkreispumpe, Rückschlagklappe, Kugelhähnen mit
integrierten Thermometern und 3-Wege-Mischer oder ohne
Mischer
■ Schnelle und einfache Montage durch vormontierte Einheit und
5
kompakte Bauweise
■ Geringe Abstrahlverluste durch formschlüssige Wärmedämmscha-
len
■ Niedrige Stromkosten und exaktes Regelverhalten durch den Ein-
satz von Hocheffizienz-Umwälzpumpen und optimierte Mischer-
kennlinie
■ Das als Zubehör erhältliche Bypassventil zum hydraulischen
Abgleich der Heizungsanlage ist als Einschraubteil in die vorgefer-
tigte Öffnung im Gusskörper einsetzbar.
■ Wandmontage sowohl einzeln als auch mit 2-fach Verteilerbalken
Best.-Nr. der Divicon-Varianten: Siehe Viessmann Preisliste.
Die Abmessungen der Heiz-/Kühlkreis-Verteilung mit oder ohne
Mischer sind gleich.
VIESMANN
30
(Fortsetzung)
3,75 m, steckerfertig
IP32 gemäß EN 60529 durch Aufbau/
Einbau gewährleisten.
Viessmann NTC 10 kΩ bei 25 °C
0 bis +90 °C
−20 bis +70 °C
Technische Daten
Leitungslänge 5,8 m, steckerfertig
Schutzart IP 32D gemäß EN 60529 durch Aufbau/
Einbau gewährleisten
Sensortyp Viessmann NTC 10 kΩ bei 25 °C
Zulässige Umgebungstemperatur
– Betrieb 0 bis +120 °C
– Lagerung und Transport –20 bis +70 °C
Divicon mit Mischer
151
A
B
C
D
Divicon mit Mischer: Wandmontage, Darstellung ohne Wärmedäm-
mung und ohne Erweiterungssatz Mischer
HR Heizungsrücklauf
HV Heizungsvorlauf
A Kugelhähne mit Thermometer (als Bedienelement)
B Umwälzpumpe
C Bypassventil (Zubehör)
D Mischer-3
HV HR
120
a
G 1½
HV HR
