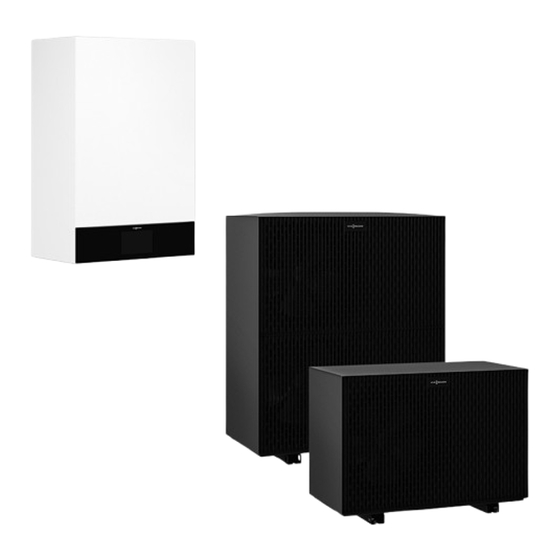

Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 250-AH Typ HAWO(-M)-AC 252.A Typ HAWO(-M)-AC-AF 252.A Luft/Wasser-Wärmepumpen für Hybridbetrieb ■ Inneneinheit mit hydraulischer Schnittstelle für externe Wärmeerzeuger bis 36 kW, z. B. Öl-/Gas-Heizkessel Außeneinheit in Monoblock-Ausführung ■ VITOCAL 250-AH Bitte aufbewahren! 6216439 DE 1/2024...
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Die Außeneinheit enthält leicht ent- Dieses Zeichen warnt vor Perso- flammbares Kältemittel der Sicherheits- nenschäden. gruppe A3 gemäß ISO 817 und ANSI/ ASHRAE Standard 34.
Seite 3: Zu Beachtende Vorschriften
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Zielgruppe Diese Anleitung richtet sich ausschließ- Elektroarbeiten dürfen nur von Elektro- ■ lich an autorisierte Fachkräfte. fachkräften durchgeführt werden. Arbeiten am Kältemittelkreislauf mit Alle sicherheitsrelevanten Punkte müs- ■ ■ brennbaren Kältemitteln der Sicher- sen regelmäßig durch die jeweiligen heitsgruppe A3 dürfen nur von Fach- zertifizierten Fachkräfte geprüft wer- kräften durchgeführt werden, die dazu...
Seite 4: Sicherheitshinweise Für Arbeiten An Der Anlage
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) VDMA 24020-3: ■ Kälteanlagen mit brennbarem Kältemit- tel der Sicherheitsgruppe A3 TRBS 1112-1: ■ Explosionsgefährdungen bei und durch Instandhaltungsarbeiten DGUV Regel 100-500, Kapitel 2.35: ■ Betreiben von Kälteanlagen, Wärme- pumpen und Kühleinrichtungen FprCEN/TS 17607: ■ Zusätzliche Aspekte zu Betrieb, War- tung, Instandhaltung, Reparatur und Still-Legung von Kälte-, Klima- und Wärmepumpenanlagen, die entflamm-...
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die verwendeten elektrischen Betriebs- Gefahr ■ mittel müssen den Anforderungen an Heiße Oberflächen und Medien explosionsgefährdete Bereiche, Zone 2 können Verbrennungen oder Ver- entsprechen. brühungen zur Folge haben. Kalte Keine brennbaren Stoffe verwenden, Oberflächen können Erfrierungen ■ z.
Seite 6 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Die unmittelbare Umgebung der Wär- Gefahr ■ mepumpe auf brennbare Materialien Direkter Kontakt mit flüssigem und und Zündquellen untersuchen: gasförmigem Kältemittel kann zu Alle brennbaren, beweglichen Materia- schweren gesundheitlichen Schä- lien und jegliche Zündquellen aus dem den führen, z. B. Erfrierungen und/ Schutzbereich entfernen.
Seite 7: Elektrische Verbindungsleitungen
Füllwasser gemäß VDI 2035 Gewährleistung einschränken. befüllen, nicht mit frostschutzhalti- Bei Einbau und Austausch aus- gen Medien. schließlich Viessmann Originalteile oder von Viessmann freigegebene Elektrische Verbindungsleitungen Ersatzteile verwenden. Gefahr Durch kurze elektrische Leitungen kann bei Undichtheit am Kältekreis gasförmiges Kältemittel in das Innere des Gebäudes gelangen.
Seite 8: Verhalten Bei Wasseraustritt Aus Dem Gerät
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Austritt von Kältemittel Gefahr Einatmen von Kältemittel kann zu Gefahr Ersticken führen. Austretendes Kältemittel kann zu Kältemittel nicht einatmen. Feuer und Explosionen führen, die schwerste Verletzungen bis hin zum Verhalten bei Wasseraustritt aus dem Tod zur Folge haben.
Seite 9: Sicherheitshinweise Für Die Lagerung Der Außeneinheit
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Keine mechanischen Gegenstände/ ■ Hilfsmittel zur Entfernung von Eis ver- wenden. Vor dem Einsatz von elektrischen Heiz- ■ geräten, Kältekreis mit geeignetem Messgerät auf Dichtheit prüfen. Das Heizgerät darf keine Zündquelle – darstellen. Das Heizgerät muss den Anforderun- –...
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Leitfaden vom Bundesverband Wärmepumpen e. V......14 Entsorgung der Verpackung ..............14 Symbole ....................15 Bestimmungsgemäße Verwendung ............15 Produktinformation ................. 16 Aufbau und Funktionen ..............16 ■ Anlagenbeispiele ................17 ■ Wartungsteile und Ersatzteile ............. 17 ■...
Seite 11 Anschlusskasten 230 V~: Betriebskomponenten 230 V~ und Schalt- ■ kontakte ....................64 Elektronikmodul HPMU: Zubehör 230 V~ und BUS-Verbindung ..67 ■ Verbindung mit weiteren Viessmann Geräten über CAN-BUS ... 69 ■ Energiezähler anschließen ..............70 ■ Elektronikmodul HIO: Externer Wärmeerzeuger ........ 71 ■...
Seite 12 ■ Hydraulikblock ausbauen ..............147 ■ Weitere EPP-Dämmteile ausbauen ............ 149 ■ Statusanzeige interne Umwälzpumpe ........... 150 Temperatursensoren prüfen ..............150 Viessmann NTC 10 k (blaue Kennzeichnung) ......... 151 Ω ■ Wasserdrucksensor prüfen ..............152 Sicherung prüfen ................... 152 Instandhaltung Außenein- Außenverkleidung abbauen ..............153...
Seite 13 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 14. Anhang Auftrag zur Erstinbetriebnahme ............. 193 Endgültige Außerbetriebnahme und Entsorgung ........193 15. Einzelteilbestellung Einzelteilbestellung von Zubehören ............195 16. Bescheinigungen Konformitätserklärung ................196 17. Stichwortverzeichnis ........................197...
Seite 14: Information
Abb. 1 Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/...
Seite 15: Symbole
Information Symbole Symbole in dieser Anleitung Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- tion und Wartung sind im Abschnitt „Erstinbetrieb- nahme, Inspektion und Wartung“ zusammengefasst Symbol Bedeutung und folgendermaßen gekennzeichnet: Verweis auf anderes Dokument mit weiter- führenden Informationen Symbol Bedeutung Bei der Erstinbetriebnahme erforderliche Arbeitsschritt in Abbildungen: Arbeitsabläufe Die Nummerierung entspricht der Reihen-...
Seite 16: Produktinformation
Information Bestimmungsgemäße Verwendung (Fortsetzung) Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- Hinweis nung (z. B. durch Öffnen des Geräts durch den Anla- Das Gerät ist ausschließlich für den häuslichen bzw. genbetreiber) ist untersagt und führt zum Haftungsaus- haushaltsähnlichen Gebrauch vorgesehen, d. h. auch schluss.
Seite 17: Anlagenbeispiele
HAWO-M-AC-AF 252.A 1 bis 4 230 V~ 230 V~ Integrierte Heiz-/Kühlkreise Elektrische Begleitheizung Kondenswasser- Heiz-/Kühlkreise über Pufferspeicher wanne Regelung/Elektronik Inneneinheit Zubehör Integriert Außeneinheit Anlagenbeispiele Verfügbare Anlagenbeispiele: www.viessmann-schemes.com Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen.
Seite 18 Information Produktinformation (Fortsetzung) Viessmann Partnershop Login: https://shop.viessmann.com/ Viessmann Ersatzteil-App www.viessmann.com/etapp...
Seite 19: Montagevorbereitung
Montagevorbereitung Anforderungen an bauseitige Anschlüsse Inneneinheit F G H Abb. 3 Min. Montagehöhe: Vorlauf Speicher-Wassererwärmer (heizwassersei- Abhängig von der Montageposition der Bedienein- tig), Anschluss Cu 22 x 1,0 mm heit Heizwasser von Außeneinheit, Anschluss Cu 28 x Heizwasser zum externen Wärmeerzeuger, 1,0 mm Anschluss Cu 28 x 1,0 mm Heizwasser zur Außeneinheit, Anschluss Cu 28 x...
Seite 20: Außeneinheit Mit 1 Ventilator
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Rücklauf Sekundärkreis (Heiz-/Kühlkreis 1/exter- Anschlusskasten 230 V~ ner Pufferspeicher), Anschluss Cu 28 x 1,0 mm Ablaufschlauch Sicherheitsventil Anschlussbuchsen Kleinspannung < 42 V Anschlussbuchse Kleinspannung < 42 V Hinweis Mindestmontagehöhe: Siehe Seite 45. Außeneinheit mit 1 Ventilator 1144 Abb.
Seite 21: Außeneinheit Mit 2 Ventilatoren, Typen
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A10 bis A13 1144 Abb. 5 Heizwasser zur Inneneinheit (Heizwasseraustritt): Netzanschlussleitung Steckverbindung für Cu 28 x 1,0 mm CAN-BUS-Kommunikationsleitung (Zubehör) Heizwasser von Inneneinheit (Heizwassereintritt): Kondenswasserablauf Steckverbindung für Cu 28 x 1,0 mm...
Seite 22: Außeneinheit Mit 2 Ventilatoren, Typen
Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A16 bis A19 1144 Abb. 6 Heizwasser zur Inneneinheit (Heizwasseraustritt): Netzanschlussleitung Steckverbindung für Cu 28 x 1,0 mm CAN-BUS-Kommunikationsleitung (Zubehör) Heizwasser von Inneneinheit (Heizwassereintritt): Kondenswasserablauf Steckverbindung für Cu 28 x 1,0 mm...
Seite 23: Außeneinheit Aufstellen
Außeneinheit aufstellen Außeneinheit lagern Achtung Lagern der Außeneinheit für mehr als 12 Monate kann zu Schäden am Kugellager des Ventilatormotors führen. ■ Außeneinheit vor Inbetriebnahme max. 12 Monate lagern. Außeneinheit für max. 12 Monate außer ■ Betrieb nehmen. ■ Falls die Außeneinheit länger gelagert werden muss: –...
Seite 24: Transport Mit Tragehilfen
Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) Transport mit Tragehilfen Gefahr Die Tragehilfen befinden sich jeweils in der Montage- Bei Beschädigung der Tragehilfen kann die schiene unter der Außeneinheit: Außeneinheit herabfallen. Dadurch kann der ■ An der Außeneinheit mit 1 Ventilator befindet sich an Kältekreis beschädigt werden.
Seite 25: Transport Mit Transport- Und Aufstellhilfe (Zubehör)
Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) 2. Außeneinheit mit den Tragehilfen anheben und Tragehilfen abbauen transportieren. Hierbei persönliche Schutzausrüs- tung tragen, z. B. Schutzhandschuhe und Sicher- Alle Tragehilfen nach dem Transport abbauen. heitsschuhe. Abb. 8 Transport mit Transport- und Aufstellhilfe (Zubehör) Montage- und Bedienungsanleitung „Transport- und Aufstellhilfe“...
Seite 26: Transport Mit Kran
Außeneinheit aufstellen Außeneinheit transportieren (Fortsetzung) Transport mit Kran Gefahr 2. Verdampfer auf der Rückseite der Außeneinheit Unsachgemäßes Entladen und Transportieren vor Beschädigungen schützen: kann die Außeneinheit beschädigen. Bei ■ Im unteren Bereich bauseits ein Holzbrett anle- Beschädigung des Kältekreises besteht Explosi- gen.
Seite 27: Montagehinweise
Außeneinheit aufstellen Montagehinweise Achtung Der Höhenunterschied zwischen den hydraulischen Starke Neigung der Außeneinheit führt zu Gerä- Anschlüssen der Außeneinheit und der Inneneinheit teschäden. darf nicht größer als 15 m sein. ■ Max. Kippwinkel während der Aufstellung und Montage: 45° Nach Aufstellung und Montage mindestens ■...
Seite 28: Aufstellung
Außeneinheit aufstellen Montagehinweise (Fortsetzung) Für Service und Wartung einfachen, ganzjährigen Die erhöhten Dach- und Windlasten müssen bei der ■ ■ Zugang zur Außeneinheit ermöglichen. Ausrei- Statik und bei der Befestigung der Außeneinheit chende, den Sicherheitsvorschriften entsprechende berücksichtigt werden. Wartungsflächen vorsehen. Die vom Fachplaner ermittelten Vorgaben bezüglich Geeignete, den Sicherheitsvorschriften entspre- Statik, Abstand zu Gebäudekanten und Schallkon-...
Seite 29: Witterungseinflüsse
Außeneinheit aufstellen Montagehinweise (Fortsetzung) Witterungseinflüsse Bei Montage an windexponierten Stellen: Windlasten Wärmedämmung UV-beständig ausführen. ■ ■ beachten. Falls Design-Verkleidung für Konsole für Bodenmon- ■ ■ Rohrleitungen an der Außenluft außerhalb der Kon- tage (Zubehör) verwendet wird: sole für Bodenmontage (Zubehör) mit einer ausrei- Bei Rohrleitungen innerhalb der Konsole die beilie- chend dicken Wärmedämmung gemäß...
Seite 30: Montageort
Außeneinheit aufstellen Montageort Max. geographische Höhe des Montageorts: 1500 m Nicht über Kellerschächten oder Bodenwannen mon- ■ ■ über NN tieren. ■ Standort mit guter Luftzirkulation wählen, sodass die ■ Nicht in der Nähe von Fenstern von Schlafräumen abgekühlte Luft abströmen und die warme Luft nach- installieren.
Seite 31 Außeneinheit aufstellen Montageort (Fortsetzung) In den Schutzbereich keine Zündquellen einbrin- Aufstellung der Außeneinheit vor einer Außen- gen, z. B.: wand ■ Offene Flammen oder Flammkörper ■ Funkenbildende Werkzeuge ■ Nicht zündquellenfreie elektrische Geräte, mobile Endgeräte mit integriertem Akku Gegenstände mit Temperaturen über 360 °C ■...
Seite 32: Mindestabstände
Außeneinheit aufstellen Montageort (Fortsetzung) Eckaufstellung der Außeneinheit links 2644 1000 Abb. 13 Schutzbereich Mindestabstände 1000 Abb. 14 Lufteintritt Luftaustritt...
Seite 33: Kondenswasserablauf
Außeneinheit aufstellen Mindestabstände (Fortsetzung) Wandabstand zur Außeneinheit, abhängig von Lei- tungsführung: ■ Leitungsdurchführung über Erdniveau: 250 mm ≥ ■ Leitungsdurchführung unter Erdniveau mit Verle- gung der Quattro-Verbindungsleitung im geraden Graben: 940 mm ≥ ■ Leitungsdurchführung unter Erdniveau mit Verle- gung der Quattro-Verbindungsleitung im Graben mit Biegung: 250 mm ≥...
Seite 34: Bodenmontage
Außeneinheit aufstellen Kondenswasserablauf (Fortsetzung) Kondenswasserablauf über Abwassersystem Kondenswasser-Ablaufstutzen Fundament Frostschutz (verdichteter Schotter) Abflussrohr (min. DN 40) mit Begleitheizung (Zubehör) Erdreich Siphon im frostfreien Bereich Abwasserkanal Abb. 16 Außeneinheit Konsole für Bodenmontage (Zubehör) mit Design- Verkleidung (Zubehör) Bodenmontage Gefahr Fehlerhafte Montage kann zu Geräte- und Per- sonenschäden führen, z.
Seite 35 Außeneinheit aufstellen Bodenmontage (Fortsetzung) Abb. 17 Abb. 18 Frostschutz für Fundament: Verdichteter Schotter Befestigungspunkte für Konsole: (z. B. 0 bis 32/56 mm), Schichtdicke nach örtli- Bodenanker mit Zugkraft von mindestens 2,5 kN chen Erfordernissen und den Regeln der Bau- verwenden. technik Quattro-Verbindungsleitung (Zubehör) bei Lei- Fundamentstreifen aus Stahlbeton...
Seite 36: Fundamente Für Montage Mit Dämpfungssockel (Zubehör)
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Wand a, b Nur für Leitungsdurchführung unter Erdniveau: Elastische Trennschicht zwischen Fundament Siehe folgende Tabellen. und Wand, nach örtlichen Erfordernissen und den Biegeradius Regeln der Bautechnik Montage mit Konsole für Bodenmontage (Zubehör) Montageanleitung „Konsolen-Set für Bodenmon- tage“...
Seite 37 Außeneinheit aufstellen Bodenmontage (Fortsetzung) Abb. 20 Frostschutz für Fundament: Verdichteter Schotter, Luftaustritt z. B. 0 bis 32/56 mm, Schichtdicke nach örtlichen Wand Erfordernissen und den Regeln der Bautechnik Elastische Trennschicht zwischen Fundament Fundamentstreifen aus Stahlbeton und Wand, nach örtlichen Erfordernissen und den Bei freiem Ablauf des Kondenswassers: Kiesbett Regeln der Bautechnik zum Versickern...
Seite 38: Leitungsdurchführung Unter Erdniveau: Verlegung Im Geraden Graben
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Verlegung der Quattro-Verbindungsleitung im geraden Graben Vitocal Typen ...A04 bis ...A13 940 mm 175 mm ≥ Typen ...A16 bis ...A19 980 mm 215 mm ≥ Verlegung der Quattro-Verbindungsleitung im Graben mit Biegung Vitocal Typen ...A04 bis ...A13 250 mm 175 mm ≥...
Seite 39: Leitungsdurchführung Unter Erdniveau: Verlegung Im Graben Mit Biegung
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Konsole für Bodenmontage (Zubehör) Weitere Montagehinweise zur Quattro-Ver- Anschluss-Set Bodenmontage (Zubehör) bindungsleitung CAN-BUS-Kommunikationsleitung Innen-/Außen- Separate Montageanleitung einheit und Netzanschlussleitung Außeneinheit: Leitungen zugfrei verlegen. Hinweis Bei freiem Ablauf des Kondenswassers: Kiesbett Rohrleitungen an der Außenluft mit einer ausrei- ■...
Seite 40: Leitungsdurchführung Über Erdniveau
Außeneinheit aufstellen Bodenmontage (Fortsetzung) Konsole für Bodenmontage (Zubehör) Anschluss-Set Bodenmontage (Zubehör) CAN-BUS-Kommunikationsleitung Innen-/Außen- einheit und Netzanschlussleitung Außeneinheit: Leitungen zugfrei verlegen. Bei freiem Ablauf des Kondenswassers: Kiesbett zum Versickern Ringraumdichtung (Zubehör) Erdverlegte Quattro-Verbindungsleitung (Zubehör) Elastische Trennschicht zwischen Fundament und Wand Frostschutz für Fundament (verdichteter Schotter, 3000 z.
Seite 41: Wandmontage: Nur Zulässig Für Typen
Außeneinheit aufstellen Bodenmontage (Fortsetzung) 3000 Abb. 25 Max. Wandabstand mit Design-Verkleidung (Zubehör): 300 mm Erdreich Konsole für Bodenmontage (Zubehör), Darstellung Gehweg, Terrasse ohne Design-Verkleidung (Zubehör) Hydraulische Verbindungsleitungen Innen-/Außen- Fundamentstreifen einheit Bei freiem Ablauf des Kondenswassers: Kiesbett CAN-BUS-Kommunikationsleitung Innen-/Außen- zum Versickern einheit und Netzanschlussleitung Außeneinheit: Elastische Trennschicht zwischen Fundament und Leitungen zugfrei verlegen.
Seite 42 Außeneinheit aufstellen Bodenmontage (Fortsetzung) Montage mit Konsolen-Set für Wandmontage Hinweis Die folgenden Informationen für die Wandmontage gel- ten für Außeneinheiten mit 1 und 2 Ventilatoren. Bei- spielhaft ist die Außeneinheit mit 2 Ventilatoren darge- stellt. Abb. 26 Kiesbett zum Versickern des Kondenswassers Kondenswasserablauf im Bodenblech: Anschluss-Set für Wandkonsole (Zubehör) Öffnung nicht verschließen.
Seite 43: Inneneinheit Montieren
Inneneinheit montieren Inneneinheit transportieren Achtung Stöße, Druck- und Zugbelastung können zu Schäden an den Außenwänden des Geräts füh- ren. Geräteoberseite, Front und Seitenwände nicht belasten. Anforderungen an den Aufstellraum Gefahr Achtung Staub, Gase, Dämpfe können zu Gesundheits- Ungünstiges Raumklima kann zu Funktionsstö- schäden führen und Explosionen auslösen.
Seite 44: Mindestabstände
Inneneinheit montieren Anforderungen an den Aufstellraum (Fortsetzung) Durchdringungswinkel Optimaler Durchdringungswinkel Das senkrechte Auftreffen der Funksignale auf Wände wirkt sich positiv auf die Empfangsqualität aus. Je nach Durchdringungswinkel verändert sich die effektive Wandstärke und somit die Dämpfung der elektromagnetischen Wellen. Flacher (ungünstiger) Durchdringungswinkel Abb.
Seite 45: Mindestmontagehöhen
Inneneinheit montieren Mindestmontagehöhen Im Auslieferungszustand ist die Bedieneinheit unten Empfohlene Maße angeordnet. Für bessere Zugänglichkeit kann die Bedieneinheit oben montiert werden, z. B. bei niedri- Ohne Montagehilfe für Aufputz- ≥ ≥ gen Montagehöhen. Montage Mit Montagehilfe für Aufputz- ≥ ≥ Montage (Zubehör) Abb.
Seite 46: Hydraulisch Anschließen
Hydraulisch anschließen Außeneinheit hydraulisch anschließen Außeneinheit öffnen Hinweis Die folgenden Informationen zum Öffnen der Außen- einheit gelten für Außeneinheiten mit 1 und 2 Ventilato- ren. Beispielhaft ist die Außeneinheit mit 2 Ventilatoren dargestellt. Abb. 32...
Seite 47: Hydraulische Verbindungsleitungen Anschließen
Hydraulisch anschließen Außeneinheit hydraulisch anschließen (Fortsetzung) 3. Sichtbare Komponenten der Außeneinheit auf Transport- und Lagerschäden prüfen. Hydraulische Verbindungsleitungen anschließen Anschlussrohre der hydraulischen Anschluss-Sets Anforderung an bauseitige Leitungen (Zubehör) an der Unterseite der Außeneinheit anschließen, je nach Anschluss-Set entweder Kupfer- Anforderungen an z. B. Querschnitt, Anlagendruck: rohr oder Edelstahl-Wellrohr.
Seite 48: Inneneinheit Hydraulisch Anschließen
Hydraulisch anschließen Außeneinheit hydraulisch anschließen (Fortsetzung) Abb. 34 Sicherungsschraube Drehrichtung zum Verriegeln der Transportsiche- rung Drehrichtung zum Lösen der Transportsicherung Nach der Aufstellung der Außeneinheit mit einem Innensechskantschlüssel (Größe 5) prüfen, ob die Transportsicherung vollständig verriegelt ist. Anzugsdrehmoment der Sicherungsschraube: Max. 4 Nm Inneneinheit hydraulisch anschließen Sekundärkreis anschließen...
Seite 49: Hydraulische Anschlüsse Herstellen
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Beiliegende Anschluss-Stücke montieren Abb. 35 Heizwasser zum externen Wärmeerzeuger, Heizwasser zur Außeneinheit, Anschluss Cu 28 x Anschluss Cu 28 x 1,0 mm 1,0 mm Heizwasser vom externen Wärmeerzeuger, Rücklauf Speicher-Wassererwärmer (heizwasser- Anschluss Cu 28 x 1,0 mm seitig), Anschluss Cu 22 x 1,0 mm Vorlauf Heiz-/Kühlkreis 1, Anschluss Cu 28 x Rücklauf Heiz-/Kühlkreis 1, Anschluss Cu 28 x...
Seite 50: Temperaturwächter
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) 2. Alle sekundärseitigen hydraulischen Leitungen 4. Empfehlung: Dichtheit mit Stickstoff prüfen. (Raumbeheizung/-kühlung, Trinkwassererwär- mung) an der Inneneinheit anschließen. Achtung Undichte hydraulische Leitungen und Ver- Achtung bindungsstellen führen zu Schäden an der Vorlauftemperaturen des externen Wärmeer- Anlage oder am Gebäude.
Seite 51: Feuchteanbauschalter
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Feuchteanbauschalter Für Flächenkühlsysteme (z. B. Fußbodenheizkreis, Anlagen mit externem Pufferspeicher Kühldecke) ist ein Feuchteanbauschalter (Zubehör) erforderlich. Heiz-/Kühlkreise 1, 2, 3 und 4: ■ Montage im zu kühlenden Raum am Kühlwasservor- lauf: Ggf. Wärmedämmung entfernen. ■...
Seite 52: Betrieb Ohne Externen Wärmeerzeuger
Hydraulisch anschließen Inneneinheit hydraulisch anschließen (Fortsetzung) Die beiden Anschlüsse von und zur Außeneinheit wer- den dafür hydraulisch verbunden. In diese Verbin- dungsleitung zwingend einen Entlüfter und ein Rück- schlagventil einbauen: Siehe folgende Abbildung. Abb. 36 Entlüfter Rückschlagventil Betrieb ohne externen Wärmeerzeuger Die Wärmepumpe kann ohne externen Wärmeerzeu- 2.
Seite 53: Elektrisch Anschließen
Elektrisch anschließen Elektrische Anschlüsse vorbereiten Leitungen ■ Leitungslängen und Leitungsquerschnitte: Siehe fol- gende Tabellen. ■ Für Zubehör: Leitungen mit jeweils benötigter Aderanzahl für externe Anschlüsse. Bauseitige Verteilerdose vorbereiten. Leitungslängen in der Inneneinheit Einige Anschlussbereiche, z. B. für Netzanschlüsse und die CAN-BUS-Kommunikationsleitung befinden sich außerhalb der Inneneinheit an der Geräteunter- seite.
Seite 54: Inneneinheit Elektrisch Anschließen
Elektrisch anschließen Inneneinheit elektrisch anschließen Inneneinheit: Vorderblech abbauen Abb. 37...
Seite 55: Übersicht Der Elektrischen Anschlussbereiche
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlussbereiche Abb. 38 Bedieneinheit HMI Anschlusskasten 230 V~ Elektronikmodul HPMU Anschlussbuchsen Kleinspannung 42 V ≤ Elektronikmodul EHCU Anschlussbuchse Kleinspannung 42 V ≤ Netzschalter Elektronikmodul HIO Elektrische Anschlussbereiche öffnen Achtung Durch elektrostatische Entladung können elek- tronische Baugruppen beschädigt werden.
Seite 56 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Konsole der Bedieneinheit abbauen Elektronikmodul HPMU öffnen Abb. 39 Abb. 40...
Seite 57 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Elektronikmodul EHCU öffnen Abb. 41...
Seite 58 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Elektronikmodul HIO öffnen Abb. 42 Anzugsdrehmomente für die Schrauben: Anschlusskasten 230 V~ öffnen ■ Schrauben für Deckel: 0,8 Nm ■ Schraube für Winkelblech: 2,8 Nm Abb. 43...
Seite 59: Inneneinheit Elektrisch Anschließen
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Anschlusskasten schließen ■ Nach Fertigstellung aller elektrischen Anschlüsse den Anschlusskasten dicht verschließen. ■ Anzugsdrehmoment für die Schrauben: 2,8 Nm Inneneinheit: Elektrische Leitungen zum Anschlussraum verlegen Gefahr Achtung Beschädigte Leitungsisolierungen können zu Nicht sorgfältig verschlossene Öffnungen kön- gefährlichen Verletzungen durch elektrischen nen zu Kondenswasserschäden, Vibrationen Strom und zu Geräteschäden führen.
Seite 60 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) 230 V~ <42 V Abb. 44 Anschlusskasten 230 V~ Elektronikmodul EHCU Elektronikmodul HPMU Elektronikmodul HIO...
Seite 61: Hinweise Zu Den Anschlusswerten
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Leitungen zum Anschlusskasten 230 V~ verlegen Leitungen durch die Leitungsverschraubung führen. ■ Leitungen fest verschrauben. ■ Am Deckel nur so viele Öffnungen ausbrechen wie ■ Leitungen im Anschlussbereich zusätzlich zugentlas- erforderlich. ten. ■ Alle Leitungen im Anschlusskasten 230 V~ mit 2 Kabelbindern zugentlasten: Siehe Abb.
Seite 62: Anschlussbuchsen: Sensoren Und Bus-Verbindungen
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Anschlussbuchsen: Sensoren und BUS-Verbindungen 10 kΩ 24 V CAN H CAN L 10 kΩ 10 kΩ Abb. 45 6-polige Anschlussbuchse links 6-polige Anschlussbuchse rechts 5-polige Anschlussbuchse rechts...
Seite 63 Erläuterung 1 CAN L Anschluss eines weiteren CAN-BUS-Teil- Zur Einbindung der Wärmepumpe in ein ex- 3 CAN H nehmers (Viessmann Gerät), z. B. Vito- ternes CAN-BUS-System: charge VX3 Empfohlene Anschlussleitung und weitere Informationen: Siehe Kapitel „Verbindung mit weiteren Viessmann Geräten über CAN- BUS“.
Seite 64: Anschluss Weiterer Plusbus-Teilnehmer
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) 5-polige Anschlussbuchse Klemmen Komponente Erläuterung 74.1 Anschluss weiterer PlusBus-Teilnehmer Adern vertauschbar 74.2 über Stecker 74, z. B. Erweiterungsatz Mi- scher Empfohlene Anschlussleitung: Ungeschirmte Datenleitung: 2 x 0,34 mm ■ Max. Leitungslänge: 50 m ■ 72.L Anschluss CAN-BUS-Kommunikationslei- Anschluss zur Einbindung in das interne...
Seite 65 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) 11-poliger Stecker Klemmen Komponente/Funktion Erläuterung P2.N Zirkulationspumpe Leistung: 230 W ■ Spannung: 230 V~ ■ P2.L Max. Schaltstrom: 1 A ■ Empfohlene Anschlussleitung: 3 x 1,5 mm ■ Max. Leitungslänge: 50 m ■ 143.1 Spannungsversorgung für konfigurierbare Spannung: 230 V~ Digital-Eingänge 143.2 bis 143.5...
Seite 66 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Folgende Funktionen stehen über die 4 Digital-Eingänge zur Verfügung: Funktionen Digital-Eingänge Erläuterung 143.2 143.3 143.4 143.5 EVU-Sperre Potenzialfreier Öffner erforderlich: — — — Geschlossen: Wärmepumpe in Betrieb ■ Geöffnet: Wärmepumpe außer Betrieb ■ Der Netzanschluss der Wärmepumpenregelung ■...
Seite 67: Elektronikmodul Hpmu: Zubehör 230 V~ Und Bus-Verbindung
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Funktionen Digital-Eingänge Erläuterung 143.2 143.3 143.4 143.5 Extern Sperren Externes Sperren des Kältekreises — — — 143.1 143.2 Potenzialfreier Kontakt (bauseits) Temperatur- Temperaturwächter als Maximaltemperaturbegrenzung — — — wächter Heiz-/ für Fußbodenheizkreise Kühlkreis 1 143.1 143.2 Temperaturwächter Heiz-/Kühlkreis 1...
Seite 68 Anschlüsse Kleinspannung < 42 V Klemmen Komponente Erläuterung 91.L Anschluss eines weiteren CAN-BUS-Teil- Einbindung der Wärmepumpe als mittlerer 91.H nehmers (Viessmann Gerät), z. B. Vito- Teilnehmer in ein externes CAN-BUS-Sys- charge VX3 Empfohlene Anschlussleitung: Vorkonfektionierte BUS-Verbindungslei- ■ tung (Zubehör) Weitere Informationen: Siehe Kapitel „Ver- bindung mit weiteren Viessmann Geräten...
Seite 69: Verbindung Mit Weiteren Viessmann Geräten Über Can-Bus
Netzschalter Anschluss PlusBus an Anschlussbuchse 156 Netzanschluss PlusBus-Teilnehmer im Elek- tronikmodul HPMU Erweiterungssatz Mischer Verbindung mit weiteren Viessmann Geräten über CAN-BUS Die Wärmepumpe kann mit weiteren kompatiblen Hinweis Geräten über den externen CAN-BUS einen System- Inbetriebnahme aller CAN-BUS-Teilnehmer: Siehe verbund bilden. Bei Kombination von Viessmann Gerä- Kapitel „Anlage in Betrieb nehmen“.
Seite 70: Energiezähler Anschließen
CAN-BUS-System eingebunden. zähler verwendet werden, muss bei einem der Ener- Empfohlener Leitungstyp: Siehe Kapitel „Verbindung giezähler die Node-ID auf „ID 98“ umgestellt werden. mit weiteren Viessmann Geräten über CAN-BUS“. Montage- und Serviceanleitung „Energiezähler“ Achtung Falsche Adernzuordnung kann zu Störungen am Gerät führen.
Seite 71: Elektronikmodul Hio: Externer Wärmeerzeuger
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Elektronikmodul HIO: Externer Wärmeerzeuger 0 ... 10 V S Ö P 230 V~ NTC 10 kOhm Abb. 52 Anschlüsse 230 V~ Klemmen Komponente Erläuterung 66.S Freigabe externer Wärmeerzeuger Schaltkontakt als Schließer: Bei Anforde- 66.Ö rung wird P S geschlossen.
Seite 72: Bedieneinheit Anbauen
Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Anschlüsse Kleinspannung < 42 V Klemmen Komponente Erläuterung 0 ... 10 V Ansteuerung externer Wärmeerzeuger 0 bis 10-V-Ausgang für Steuerspannung/ Vorlauftemperatur-Sollwert (optional) Empfohlene Anschlussleitung: 2 x 0,75 mm ■ Max. Leitungslänge: 50 m ■ Kesseltemperatursensor externer Wärme- Sensortyp: NTC 10 k Ω...
Seite 73 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Konsole der Bedieneinheit oben montieren 0 ° Abb. 53...
Seite 74 Elektrisch anschließen Inneneinheit elektrisch anschließen (Fortsetzung) Bedieneinheit montieren Abb. 54 Lightguide Bedieneinheit...
Seite 75: Außeneinheit Elektrisch Anschließen
Elektrisch anschließen Außeneinheit elektrisch anschließen Leitungsverlegung zum Anschlussbereich Außeneinheit mit 1 Ventilator Leitungslänge im Gerät: Netzanschlussleitung Verdichter 230 V~: 300 mm ■ ■ CAN-BUS-Kommunikationsleitung: 900 mm Abb. 55 Netzanschluss Verdichter 230 V~ Anschluss CAN-BUS-Kommunikationsleitung (Zubehör) Leitungsdurchführung CAN-BUS-Kommunikations- leitung Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm...
Seite 76 Elektrisch anschließen Außeneinheit elektrisch anschließen (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A10 bis A13 Abb. 56 Netzanschluss Verdichter 230 V~/400 V~ Leitungsdurchführung CAN-BUS-Kommunikations- Anschluss CAN-BUS-Kommunikationsleitung leitung (Zubehör) Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm Leitungslänge im Gerät: Netzanschlussleitung Verdichter 230 V~/400 V~: ■...
Seite 77: Can-Bus-Kommunikationsleitung Innen-/Außeneinheit Anschließen (Zubehör)
Elektrisch anschließen Außeneinheit elektrisch anschließen (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A16 bis A19 Abb. 57 Netzanschluss Verdichter 400 V~ Leitungsdurchführung CAN-BUS-Kommunikations- Anschluss CAN-BUS-Kommunikationsleitung leitung (Zubehör) Anzugsdrehmoment: 6 Nm Leitungsdurchführung Netzanschlussleitung Anzugsdrehmoment: 8 Nm Leitungslänge im Gerät: ■ Netzanschlussleitung Verdichter 400 V~: 1600 mm ■...
Seite 78: Empfohlene Leitung
Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Empfohlene Leitung Empfohlene Leitung: ■ BUS-Kommunikationsleitung Innen-/Außeneinheit (Zubehör), Länge 5, 15 oder 30 m ■ Bei bauseitiger Verdrahtung: Nur die in den beiden Tabellen aufgeführten Lei- tungstypen verwenden. Jeweils am Anschluss „GND“ zusätzlich die Schir- mung anschließen: –...
Seite 79 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 1 Ventilator GND LOW- High+ Abb. 58 Ferrit Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
Seite 80 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A10 bis A13 Vitocal 230 V Vitocal 400 V Abb. 59 Ferrit Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
Seite 81 Elektrisch anschließen CAN-BUS-Kommunikationsleitung… (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A16 bis A19 High + Low - Abb. 60 Farbkennzeichnung nach IEC 60757: BN Braun GN Grün WH Weiß...
Seite 82: Netzanschluss
Elektrisch anschließen Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Hinweis ■ In der Netzanschlussleitung ist eine Trennvorrich- Bei unsachgemäß ausgeführten Elektroinstallationen tung vorzusehen, die alle aktiven Leiter allpolig vom können unerwünschte elektromagnetische Wechsel- Netz trennt und der Überspannungskategorie III wirkungen mit anderen elektronischen Geräten auftre- (3 mm) für volle Trennung entspricht.
Seite 83: Inneneinheit: Netzanschluss Wärmepumpenregelung 230 V
Elektrisch anschließen Netzanschluss (Fortsetzung) Inneneinheit: Netzanschluss Wärmepumpenregelung 230 V~ Der Netzanschluss erfolgt im Anschlusskasten 230 V~. 5 4 3 2 1 Abb. 61 „40“ Netzanschlussklemme für Netzanschluss Wär- mepumpenregelung Wärmepumpenregelung Netzanschluss 1/N/PE 230 V/50 Hz Empfohlene Netzanschlussleitung Ohne EVU-Sperre 3 x 1,5 mm ■...
Seite 84: Netzversorgung Mit Evu-Sperre: Ohne Bauseitige Lasttrennung
Elektrisch anschließen Netzanschluss (Fortsetzung) Außeneinheit mit 1 Ventilator Netzanschluss Verdichter 230 V~ 1/N/PE 230 V/50 Hz Empfohlene Netzanschlussleitung 3 x 2,5 mm Oder 3 x 4,0 mm Max. Leitungslänge 20 m Für 3 x 2,5 mm ■ 32 m Für 3 x 4,0 mm ■...
Seite 85: Netzversorgung In Verbindung Mit Eigenstromnutzung
3 (230 V~) 5 (400 V~) ≈ Abb. 62 Darstellung ohne Sicherungen und ohne FI- Schutzschalter Anschlusskasten 230 V~ Verdichter Netzversorgung in Verbindung mit Eigenstromnutzung Verfügbare Anschluss-Schemen bei Eigenstromnut- zung durch das integrierte Energiemanagement und weiterführende Informationen: Siehe https://link.viessmann.com/energymanagement. Abb. 63...
Seite 86: Inneneinheit Schließen
Elektrisch anschließen Inneneinheit schließen Gefahr Achtung Fehlende Erdung von Komponenten der Anlage Nicht sorgfältig verschlossenes Gehäuse kann kann bei einem elektrischen Defekt zu gefährli- zu Kondenswasserschäden, Vibrationen und chen Verletzungen durch elektrischen Strom starker Geräuschentwicklung führen. und zur Beschädigung von Bauteilen führen. ■...
Seite 87: Inneneinheit: Vorderblech Anbauen
Elektrisch anschließen Inneneinheit schließen (Fortsetzung) Inneneinheit: Vorderblech anbauen Abb. 64...
Seite 88: Inneneinheit: Anschlusskasten 230 V~ Schließen
Elektrisch anschließen Inneneinheit schließen (Fortsetzung) Inneneinheit: Anschlusskasten 230 V~ schließen Nach Fertigstellung aller elektrischen Anschlüsse im Anzugsdrehmoment für die Schrauben: 2,8 Nm Anschlusskasten 230 V~ diesen dicht verschließen. Außeneinheit schließen Hinweis Die folgenden Informationen zum Schließen der Außeneinheit gelten für Außeneinheiten mit 1 und 2 Ventilatoren.
Seite 89 Elektrisch anschließen Außeneinheit schließen (Fortsetzung) Abb. 65 2. Anzugsdrehmoment 1,5 +1,0 Nm...
Seite 90: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Protokolle erstellen......................91 • 2. Nur Typen ...A16 bis A19: Transportsicherung Verdichter entfernen......91 • 3. Anlage in Betrieb nehmen....................92 •...
Seite 91: Protokolle Erstellen
Erstinbetriebnahme, Inspektion, Wartung Protokolle erstellen Die bei der Erstinbetriebnahme ermittelten Messwerte in die Protokolle ab Seite 183 und in das Betriebs- handbuch (falls vorhanden) eintragen. Betriebshandbuch für Kälteanlagen, Klimaanlagen und Wärmepumpen: Siehe www.vibooks.de. Nur Typen ...A16 bis A19: Transportsicherung Verdichter entfernen Gefahr Gefahr Betrieb der Außeneinheit mit Transportsicherung...
Seite 92: Anlage In Betrieb Nehmen
Interner CAN-BUS: Siehe „CAN-BUS-Kommunikati- destens 30 min liegen. onsleitung Innen-/Außeneinheit anschließen“. Externer CAN-BUS für Systemverbund: Siehe „Ver- Alle hydraulischen Leitungen sind an der Wärme- bindung mit weiteren Viessmann Geräten über CAN- ■ pumpe angeschlossen und auf Dichtheit geprüft. BUS“. ■...
Seite 93 Unbedingt die Einschaltreihenfolge beachten: QR-Code des Aufklebers scannen. – Siehe Kapitel „Einschaltreihenfolge Innen-/Außen- Oder einheit“. Namen des Access Points „Viessmann-xxxx“ – und das Passwort („WPA2“) eingeben. 2. Inbetriebnahme starten: Alle erforderlichen Einstellungen in der Inbetriebnahme an der Wärmepumpe über den ViGuide App vornehmen.
Seite 94: Internetverbindung Einrichten
Access Point der Wärmepumpe mit ViGuide App durchführen. Alle erforderlichen Einstellungen in der ViGuide App vornehmen. 1. Falls eines oder mehrere der weiteren Viessmann Geräte schon als Einzelgerät in Betrieb waren, an 5. Weitere Einstellungen über ViCare App: diesen Viessmann Geräten zuerst den Ausliefe- Für Einstellungen über die ViCare App ist eine...
Seite 95 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Inbetriebnahme-Assistenten nachträglich aufrufen Falls die Erstinbetriebnahme später fortgeführt werden „Service“ soll, kann der Inbetriebnahme-Assistent jederzeit wie- der gestartet werden. 3. Passwort „viservice“ eingeben. Auf folgende Schaltflächen tippen: 4. Mit bestätigen. 5. „Inbetriebnahme“ Inbetriebnahme-Assistent Ablauf Erläuterungen und Verweise...
Seite 96 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Erläuterungen und Verweise Anlagenschema Hydraulische Weiche/ Konfigurierung gemäß der Anlagenausstattung (in Verbindung mit externem Puf- Pufferspeicher ferspeicher) Nicht vorhanden ■ Pufferspeicher nur Hei- Anlage mit Heizwasser-Pufferspeicher mit 1 Puffertemperatursensor ■ zung Pufferspeicher mit Hei- Anlage mit Heiz-/Kühlwasser-Pufferspeicher mit 1 Puffertemperatursensor ■...
Seite 97 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Erläuterungen und Verweise Entlüftung Anlage wird über den Schnellentlüfter in der Außeneinheit entlüftet: Siehe Kapi- tel „Anlage entlüften“ auf Seite 103. Hinweis Falls die Außeneinheit noch nicht angeschlossen ist, die beiden Anschlüsse für Vorlauf und Rücklauf Außeneinheit an der Inneneinheit bauseits miteinander ver- binden.
Seite 98 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Erläuterungen und Verweise Digitaleingang 1 Funktion des an Anschluss 143.2 im Anschlusskasten 230 V~ angeschlossenen potenzialfreien Kontakts Keine Funktion Kein potenzialfreier Kontakt angeschlossen ■ Externe Anforderung Falls der angeschlossene Taster gedrückt wird, läuft die Zirkulationspumpe für ■...
Seite 99: Anlage Befüllen
Montage- und Serviceanleitung Funk-Fernbedie- Hinweis nung Die Inbetriebnahme der Funk-Fernbedienung erfolgt über ViGuide App. Das Viessmann Gerät (z. B. Wärmeerzeuger oder Lüf- tungsgerät) wird über Low-Power-Funk mit der Funk- Fernbedienung verbunden. Anlage befüllen Das Befüllen der Anlage erfolgt menügeführt mit dem Achtung Inbetriebnahme-Assistenten.
Seite 100 Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) Achtung Weitere Informationen zum Füll- und Ergänzungswas- Ungeeignetes Füll- und Ergänzungswasser för- ser: Siehe Planungsanleitung „Grundlagen für Wärme- dert Ablagerungen und Korrosionsbildung. pumpen“. Dadurch können sich die Leistungswerte der Wärmepumpe vermindern oder Schäden an der Wir empfehlen, die gesamte Anlage zuerst mit Wasser Anlage entstehen.
Seite 101 Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) Abb. 68 Die Befüllung startet automatisch, nachdem der 3. 3-Wege-Kugelhähne im Vor- und Rücklauf Außen- „Befüllassistent“ im Inbetriebnahme-Assistenten auf- einheit gemäß Abb. 68 öffnen: Offen in allen gerufen wurde. Richtungen Heizwasser über den Befüllschlauch einströmen 1.
Seite 102: Befüllfunktion Aufrufen
Erstinbetriebnahme, Inspektion, Wartung Anlage befüllen (Fortsetzung) 6. Nach dem Befüllen aller Verbraucherkreise, den 8. Befüll- und Ablaufschlauch abziehen. Befüllvorgang mit beenden. Der Inbetriebnahme-Assistent wechselt zum Auf- 9. Heizwasserfilter im Rücklauf der Außeneinheit rei- bau des Anlagendrucks. nigen: Siehe Kapitel „Filter im Kugelhahn reinigen“. 7.
Seite 103: Funktion Anlagendruck Aktivieren
Erstinbetriebnahme, Inspektion, Wartung Anlagendruck herstellen (Fortsetzung) 4. Heizwasser über den Befüllschlauch langsam ein- 8. Hydraulische Verbindungen wärmedämmen. strömen lassen. Anlagendruck auf dem Display prüfen. 5. Sobald der gewünschte Anlagendruck erreicht ist, Vorgang im Inbetriebnahme-Assistenten beenden. 6. 3-Wege-Kugelhahn vom Vorlauf Außeneinheit (Heizwassereintritt Inneneinheit) in Richtung Befüll- schlauch schließen.
Seite 104: Wärmepumpe Öffnen
Erstinbetriebnahme, Inspektion, Wartung Anlage entlüften (Fortsetzung) Entlüftungsfunktion aktivieren Um diese Funktion zu aktivieren, Inbetriebnahme- Siehe Seite 95. Assistenten starten. Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsführender Bauteile Bei Arbeiten am Kältekreis kann Kältemittel aus- kann zu gefährlichen Verletzungen durch elektri- treten.
Seite 105 Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen (Fortsetzung) Inneneinheit öffnen Abb. 70...
Seite 106 Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen (Fortsetzung) Bedieneinheit in Wartungsposition versetzen Für verschiedene Wartungsarbeiten die Bedienein- ■ heit je nach Anordnung nach oben oder unten ver- setzen. ■ Stecker an der Konsole nicht abziehen. Lage und Fixierung der Leitung (Befestigungspunkt des Kabel- binders) nicht verändern.
Seite 107: Ausdehnungsgefäß Und Anlagendruck Prüfen
Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen (Fortsetzung) Außeneinheit öffnen Siehe Seite 46. Ausdehnungsgefäß und Anlagendruck prüfen ■ Anhand der Berechnung nach DIN 4807-2 prüfen, ob 2. Falls der Vordruck des Ausdehnungsgefäßes nied- das eingebaute Ausdehnungsgefäß für das Wasser- riger ist als der statische Druck der Anlage: Am volumen der Anlage ausreicht.
Seite 108: Kältekreis Prüfen
Erstinbetriebnahme, Inspektion, Wartung Transportsicherung Außeneinheit lösen (Fortsetzung) Abb. 72 Zum Lösen der Transportsicherung Sicherungs- schraube mit einem Innensechskantschlüssel (Größe 5) bis zum Anschlag nach rechts drehen. Kältekreis prüfen Druckgeräte im Kältekreis gemäß Druckgeräterichtlinie 2014/68/EU Außeneinheit mit 1 Ventilator Rohrleitungen PS x DN Kategorie Rohrleitungen gemäß...
Seite 109 Erstinbetriebnahme, Inspektion, Wartung Kältekreis prüfen (Fortsetzung) Behälter PS x V Kategorie Akkumulator 1 4,1 l 125 barl Akkumulator 2 (Verdichter) 1,1 l 34 barl Verdichter 1,5 l 46 barl Behälter gemäß Artikel 4, Absatz 3 < 1 l < 30,3 barl —...
Seite 110 Vorschriften zu beachten. und Sicherheitseinrichtungen erforderlich. Die Prüfung kann den Austausch von Komponenten erfordern. Sicherheitskette jährlich prüfen: Informationen zum ■ Prüfablauf beim Technischen Dienst von Viessmann Die Außeneinheit in folgenden Fällen instandsetzen erfragen. oder entsorgen: ■ Hochdruckwächter PSH mindestens alle 12 Jahre ■...
Seite 111: Filter Im Kugelhahn Reinigen
Erstinbetriebnahme, Inspektion, Wartung Filter im Kugelhahn reinigen 90° 90° SW 27 SW 19 Abb. 73 4. Filter unter fließendem Wasser reinigen. 5. Filter in umgekehrter Reihenfolge wieder einbauen (Arbeitsschritte 3. bis 1.). Anzugsdrehmoment für den Deckel: 10,0 0,5 Nm ± Freien Lauf des Ventilators in der Außeneinheit prüfen Gefahr Gefahr...
Seite 112: Wärmetauscher (Verdampfer) Der Außeneinheit Reinigen
Erstinbetriebnahme, Inspektion, Wartung Freien Lauf des Ventilators in der Außeneinheit… (Fortsetzung) 1. Ventilatorgitter abbauen: Siehe Seite 157. Anzugsdrehmoment für die Schrauben: 0,5 Nm ± 2. Ventilator von Hand drehen. Wärmetauscher (Verdampfer) der Außeneinheit reinigen Ein verschmutzter Wärmetauscher (Verdampfer) min- Reinigung mit Druckluft dert die Wärmeleistung und kann zur Abschaltung der Wärmepumpe führen.
Seite 113: Kondenswasserwanne Und Kondenswasserablauf Reinigen
Erstinbetriebnahme, Inspektion, Wartung Kondenswasserwanne und Kondenswasserablauf reinigen Gefahr Gefahr Das Berühren spannungsführender Bauteile und Leicht entflammbare Flüssigkeiten und Materia- der Kontakt spannungsführender Bauteile mit lien (z. B. Benzin, Lösungs- und Reinigungsmit- Wasser kann zu gefährlichen Verletzungen tel, Farben oder Papier) können Verpuffungen durch elektrischen Strom führen.
Seite 114 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserwanne und Kondenswasserablauf… (Fortsetzung) Hinweis Die folgenden Informationen gelten für Außeneinheiten mit 1 und 2 Ventilatoren. Beispielhaft ist die Außenein- heit mit 2 Ventilatoren dargestellt. Abb. 74 Öffnungen im Bodenblech Kondenswasserwanne Kondenswasserablauf 3. Kondenswasserwanne und Kondenswasserablauf reinigen. Anzugsdrehmoment für die Schrauben: 0,5 Nm ±...
Seite 115: Elektrische Anschlüsse Der Inneneinheit Auf Festen Sitz Prüfen
Heiz-/Kühlwasserpufferspeicher möglich. Separate Serviceanleitung „Systemkonfigu- ration und Diagnose für Wärmepumpen mit 1. In der ViGuide App den „Aktorentest“ aufrufen. Viessmann One Base“ 2. Folgende Einstellungen für die „Position 4/3-Wege- Ventil“ wählen: Einstellung „0 %“ wählen. 3. Gewünschten Volumenstrom mit Hilfe der Drehzahl der Heiz-/Kühlkreispumpe einstellen.
Seite 116: Wärmepumpe Schließen
Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe schließen Gefahr Achtung Fehlende Erdung von Komponenten der Anlage Undichte hydraulische Verbindungen führen zu kann bei einem elektrischen Defekt zu gefährli- Geräteschäden. chen Verletzungen durch elektrischen Strom ■ Dichtheit der internen und bauseitigen hydrau- und zur Beschädigung von Bauteilen führen. lischen Verbindungen prüfen.
Seite 117 Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe schließen (Fortsetzung) Inneneinheit schließen Abb. 75 Außeneinheit schließen Siehe Seite 88.
Seite 118: Wärmepumpe Auf Geräusche Prüfen
Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe auf Geräusche prüfen Innen- und Außeneinheit auf ungewöhnliche Geräu- Betriebsgeräusche Umwälzpumpen ■ sche prüfen. ■ Vibration an den Kältemittelleitungen Beispiele: Hydraulikkreise ggf. erneut entlüften. ■ Betriebsgeräusche Ventilator Betriebsgeräusche Verdichter ■ Heizkennlinie einstellen Auf folgende Schaltflächen tippen: „Heizkennlinie“...
Seite 119: Systemkonfiguration Und
Systemkonfiguration und Diagnose Service-Menü Service-Menü aufrufen Auf folgende Schaltflächen tippen: 4. Mit bestätigen. 1. „ “ 5. Gewünschtes Menü wählen. „Service“ Hinweis Je nach Ausstattung der Anlage sind nicht alle 3. Passwort „viservice“ eingeben. Menüs vorhanden. Übersicht Service-Menü Service-Menü Diagnose Kältekreislauf Allgemein Heiz-/Kühlkreis 1...
Seite 120: Alle Passwörter In Auslieferungszustand Zurücksetzen
Service-Menü (Fortsetzung) Alle Passwörter in Auslieferungszustand zurücksetzen Auf folgende Schaltflächen tippen: 5. Mit bestätigen. 1. Master-Passwort beim Technischen Dienst von 6. „Passwörter ändern“ Viessmann erfragen. 7. „Alle Passwörter zurücksetzen“ 2. „ “ 8. Master-Passwort eingeben. „Service“ 9. 2-mal mit bestätigen.
Seite 121: Parameter
Systemkonfiguration und Diagnose Systemkonfiguration (Fortsetzung) Parameter Die Beschreibung der Parameter ist online verfügbar: https://link.viessmann.com/tdoc/6200042 Abb. 77 Diagnose Betriebsdaten abfragen Angezeigt werden nur die Betriebsdaten, die gemäß „Service“ der Anlagenausstattung vorhanden sind. 3. Passwort „viservice“ eingeben. Hinweis Falls ein abgefragter Sensor defekt ist, wird „- - -“...
Seite 122 Systemkonfiguration und Diagnose Diagnose (Fortsetzung) CD E Übersicht Kältekreislauf 28,7 °C 68 % 46,2 °C 44,7 °C 59 % 46 % 16 °C 43 % 14,8 °C 22,6 °C 41 % 48,9 °C 40 % 6,3 bar 26,6 °C 46,7 °C 54,2 °C 16,4 bar Abb.
Seite 123: Teilnehmer Abfragen
Systemkonfiguration und Diagnose Teilnehmer abfragen Alle erkannten Teilnehmer werden angezeigt, z. B. „Service“ CAN-BUS-Teilnehmer. Mögliche Teilnehmer: Siehe „Teilnehmernummern“ in 3. Passwort „viservice“ eingeben. Kapitel „Quittierte Meldung aufrufen“. 4. Mit bestätigen. Auf folgende Schaltflächen tippen: 5. „Erkannte Geräte“ 1. „ “ Access Point ein-/ausschalten Die WLAN-Verbindung wird für Service-Zwecke ver- 4.
Seite 124 Systemkonfiguration und Diagnose Ausgänge prüfen (Aktorentest) (Fortsetzung) Anzeige Bedeutung Heizkreispumpe Heiz-/Kühl- Interne Sekundärpumpe/Heizkreispumpe Heiz-/Kühlkreis 1 ein- kreis 1 schalten und ausschalten. Heizkreispumpe Heiz-/Kühl- Nur in Verbindung mit externem Pufferspeicher: kreis 2 Externe Heizkreispumpe Heiz-/Kühlkreis 2 Sollwert Drehzahl Heizkreispumpe Heiz-/Kühlkreis 2 in % Ein/Aus Heizkreispumpe Heiz-/Kühlkreis 2 einschalten und ausschalten.
Seite 125 Systemkonfiguration und Diagnose Ausgänge prüfen (Aktorentest) (Fortsetzung) Gruppe Warmwasser Anzeige Bedeutung Pumpe Sekundärkreis Drehzahl Sollwert Drehzahl interne Sekundärpumpe/Heizkreispumpe Heiz-/Kühl- kreis 1 in % Position 4/3-Wege-Ventil Sollwert Stellung 4/3-Wege-Ventil in % Sekundärkreis (Heiz-/Kühlkreis 1 oder externer Pufferspeicher) > 0 % bis 50 % Mischbetrieb Sekundärkreis (Heiz-/Kühlkreis 1 oder externer Pufferspeicher) und Abtauen >...
Seite 126: Störungsbehebung
Störungsbehebung Meldungsanzeige an der Bedieneinheit Falls an der Anlage Meldungen vorliegen, werden die Meldung und angezeigt. Der Lightguide blinkt. Arten von Meldungen Bedeutung Status Betriebsmeldung ■ Anlage störungsfrei im Regelbetrieb ■ Ursache der Meldung muss behoben werden. ■ Warnungen Eingeschränkter Regelbetrieb ■...
Seite 127: Maßnahmen Zur Störungsbehebung
Kommunikationsmodul Service-Link (NB- Teilnehmernummer der Komponente beachten. IoT) Angezeigte Komponente prüfen. Ggf. Fehler beheben. 71 bis 84 Weitere Viessmann Geräte im Systemver- Die Teilnehmernummer der Komponente ist abhängig bund von der Einstellung des Drehschalters S1 an der jewei- Gateway (KNX, BACnet, Modbus) ligen Erweiterung.
Seite 128 Meldungsanzeige an der Bedieneinheit (Fortsetzung) Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. ■ Keine Reparaturen am Inverter vornehmen. Im Falle eines Defekts Inverter austauschen. Defekte Bauteile müssen durch Viessmann ■ Originalteile ersetzt werden.
Seite 129: Instandhaltung Innenein
Instandhaltung Inneneinheit Übersicht elektrische Komponenten Siehe ab Seite 55. Bedieneinheit und Elektronikmodule ausbauen Gefahr Gefahr Das Berühren spannungsführender Bauteile Fehlende Erdung von Komponenten der Anlage kann zu gefährlichen Verletzungen durch elektri- kann bei einem elektrischen Defekt zu gefährli- schen Strom führen. Einige Bauteile auf Leiter- chen Verletzungen durch elektrischen Strom platten führen nach Ausschalten der Netzspan- und zur Beschädigung von Bauteilen führen.
Seite 130: Bedieneinheit Hmi Ausbauen
Instandhaltung Inneneinheit Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Bedieneinheit HMI ausbauen Abb. 80 Bedieneinheit HMI Verbindungsleitung...
Seite 131: Elektronikmodul Hpmu Ausbauen
Instandhaltung Inneneinheit Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Elektronikmodul HPMU ausbauen Bedieneinheit ausbauen: Siehe voriges Kapitel. Bei Austausch des Elektronikmoduls HPMU Inbetrieb- nahme erneut durchführen: Siehe Kapitel „Inbetrieb- nahme“. Achtung Das Füllen und Entlüften der Anlage mit gelöster Transportsicherung kann zu Schäden in der Außeneinheit führen.
Seite 132: Elektronikmodul Hio Ausbauen
Instandhaltung Inneneinheit Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Abb. 82 Hinweis Nach Austausch des Elektronikmoduls EHCU ist keine neue Inbetriebnahme erforderlich. Elektronikmodul HIO ausbauen Bedieneinheit ausbauen: Siehe Kapitel „Bedienein- Elektronikmodul HPMU umklappen: Siehe Abb. 81. heit HMI und Verbindungsleitung ausbauen“.
Seite 133 Instandhaltung Inneneinheit Bedieneinheit und Elektronikmodule ausbauen (Fortsetzung) Abb. 83 Hinweis Nach Austausch des Elektronikmoduls HIO ist keine neue Inbetriebnahme erforderlich.
Seite 134: Übersicht Interne Komponenten
Instandhaltung Inneneinheit Übersicht interne Komponenten Inneneinheit Abb. 84 Integrierter Pufferspeicher Rücklauftemperatursensor Ausdehnungsgefäß 3/2-Wege-Mischventil Wasserdrucksensor Volumenstromsensor Vorlauftemperatursensor Sekundärpumpe 4/3-Wege-Ventil Sicherheitsventil Inneneinheit sekundärseitig entleeren Gefahr 1. An alle Entleerungshähne Schläuche anschließen. Unkontrolliert austretendes Heizwasser kann zu Entleerungshähne öffnen. Verbrühungen führen. Heizungsanlage vor dem Entleeren abkühlen lassen.
Seite 135: Hydraulische Komponenten Und Epp-Dämmteile Ausbauen
Instandhaltung Inneneinheit Inneneinheit sekundärseitig entleeren (Fortsetzung) Abb. 85 3. 4/3-Wege-Ventil nacheinander auf , und stellen, bis kein Wasser mehr austritt. Hydraulische Komponenten und EPP-Dämmteile ausbauen Für den Austausch von hydraulischen Komponenten Gefahr und EPP-Dämmteilen ggf. zuerst elektrische Kompo- Bei Montage oder Demontage der Inneneinheit nenten umklappen oder ausbauen: Siehe Kapitel oder hydraulischer Komponenten tritt Restwas- „Bedieneinheit und Elektronikmodule ausbauen“.
Seite 136: Übersicht Der Anzugsdrehmomente Für Den Zusammenbau
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Übersicht der Anzugsdrehmomente für den Zusammenbau Überwurfmuttern: Achtung 1 Nm Das Füllen und Entlüften der Anlage mit gelöster ½ ± 2 Nm Transportsicherung kann zu Schäden in der ¼ ± 2 Nm Außeneinheit führen. ½...
Seite 137: Integrierten Pufferspeicher Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Integrierten Pufferspeicher ausbauen 50 ±2 Nm Abb. 86...
Seite 138: Hydraulische Leitungen Am Integrierten Pufferspeicher Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Hydraulische Leitungen am integrierten Pufferspeicher ausbauen Vordere hydraulische Leitung ausbauen 50 ±2 Nm Abb. 87...
Seite 139 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Hintere hydraulische Leitung ausbauen 50 ±2 Nm Abb. 88...
Seite 140: 4/3-Wege-Ventil Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) 4/3-Wege-Ventil ausbauen 50 ±2 Nm Abb. 89...
Seite 141: Ausdehnungsgefäß Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Ausdehnungsgefäß ausbauen 12 ±1 Nm 3,5 +0,5 Nm Abb. 90...
Seite 142: 3/2-Wege-Mischventil Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Zusätzlich bei Ausbau des Hydraulikblocks ~25° Abb. 91 3/2-Wege-Mischventil ausbauen 1. Elektronikmodul HIO öffnen: Siehe Kapitel „Elek- tronikmodul HIO öffnen“. Nur Stecker 52 abziehen. Mit zugehörender Durch- führungstülle abnehmen.
Seite 143 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) 50 ±2 Nm 1,5 ±0,15 Nm Abb. 92...
Seite 144: Sensoren Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Sensoren ausbauen Volumenstromsensor ausbauen 70 ±2 Nm Abb. 93...
Seite 145 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Temperatursensoren ausbauen Abb. 94...
Seite 146 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Wasserdrucksensor ausbauen Abb. 95...
Seite 147: Umwälzpumpenkopf Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Umwälzpumpenkopf ausbauen Abb. 96 Anzugsdrehmomente Anzugsdrehmoment für die Überwurfmuttern der ■ Umwälzpumpe: 2 Nm ± ■ Anzugsdrehmoment für die Schrauben am Pumpen- kopf: 1 Nm ± Hydraulikblock ausbauen Folgende Komponenten zuerst ausbauen: In Verbindung mit einer Montagehilfe (Zubehör): ■...
Seite 148 Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) 2,8 ±0,3 Nm Abb. 97...
Seite 149: Weitere Epp-Dämmteile Ausbauen
Instandhaltung Inneneinheit Hydraulische Komponenten und EPP-Dämmteile… (Fortsetzung) Weitere EPP-Dämmteile ausbauen Nach Ausbau des Hydraulikblocks können alle weite- ren EPP-Dämmteile ausgetauscht werden. Abb. 98...
Seite 150: Statusanzeige Interne Umwälzpumpe
Instandhaltung Inneneinheit Statusanzeige interne Umwälzpumpe Bedeutung blinkt grün. Regelbetrieb, Umwälzpumpe läuft bei Anforderung. Umwälzpumpe läuft dauerhaft mit leuchtet ■ grün. max. Leistung, z. B. bei Unterbre- chung des PWM-Signals. Keine Störungsmeldung ■ Störung mit Störungsmeldung leuchtet rot. ■ Beim spannungsfrei schalten der ■...
Seite 151: Viessmann Ntc 10 K Ω (Blaue Kennzeichnung)
Instandhaltung Inneneinheit Temperatursensoren prüfen (Fortsetzung) Viessmann NTC 10 k (blaue Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...
Seite 152: Wasserdrucksensor Prüfen
Instandhaltung Inneneinheit Wasserdrucksensor prüfen 0,45 Druck Abb. 100 Sicherung prüfen Die Sicherung F1 befindet sich im Elektronikmodul 1. Netzspannung ausschalten. HPMU: Siehe Seite 67. 2. Elektronikmodul HPMU öffnen. Sicherungstyp: ■ T 6,3 A H, 250 V~ 3. Sicherung prüfen. Ggf. austauschen. Max.
Seite 153: Instandhaltung Außenein-Außenverkleidung Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen Die Arbeitsschritte sind am Beispiel der Außeneinheit mit 2 Ventilatoren dargestellt. ■ Die Vorgehensweise für die Außeneinheit mit 1 Ven- tilator ist identisch. ■ Montage der Außenverkleidung: Arbeitsschritte jeweils in umgekehrter Reihenfolge durchführen. Anzugsdrehmomente für den Zusammenbau: ■...
Seite 154: Seitenverkleidung Rechts Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) Seitenverkleidung rechts abbauen Abb. 101...
Seite 155: Verkleidung Oben Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) Beim Anbauen der Seitenverkleidung rechts auf korrekte Positionierung achten: Abb. 102 Hinweis Anzugsdrehmoment für die Muttern: 1,5 +1,0 Nm Verkleidung oben abbauen 1. Seitenverkleidung rechts abbauen: Siehe Abb. 101.
Seite 156 Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 103 Hinweis EPP-Stütze Anzugsdrehmoment für beide Schrauben: 1,8 +0,5 Nm Abdeckung mit Dichtung und Schalldämmung Deckel Abdeckung Luftraum...
Seite 157: Verkleidung Vorn Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) Verkleidung vorn abbauen TX 25 Abb. 104 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 +0,5 Nm Nur bei Außeneinheit mit 2 Ventilatoren: Schutzgitter oberer Ventilator Versteifungswinkel Schutzgitter unterer Ventilator...
Seite 158 Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 105 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 +0,5 Nm Nur bei Außeneinheit mit 2 Ventilatoren: Designgitter oben Designgitter unten 6. Seitenverkleidung rechts abbauen: Siehe 7. Deckel abbauen: Siehe Abb. 103. Abb. 101.
Seite 159: Seitenverkleidung Links Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 106 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 +0,5 Nm Vorderblech Seitenverkleidung links abbauen 1. Seitenverkleidung rechts abbauen: Siehe 3. Schutzgitter Ventilatoren und Versteifungswinkel Abb. 101. abbauen: Siehe Abb. 104. 2. Deckel abbauen: Siehe Abb. 103.
Seite 160: Verkleidung Hinten Abbauen
Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 107 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 +0,5 Nm Verdampfer Verkleidung hinten abbauen 1. Seitenverkleidung rechts abbauen: Siehe 2. Deckel abbauen: Siehe Abb. 103. Abb. 101.
Seite 161 Instandhaltung Außeneinheit Außenverkleidung abbauen (Fortsetzung) TX 25 Abb. 108 Hinweis Anzugsdrehmoment für die Schrauben: 1,8 +0,5 Nm Verdampfer Hinterblech...
Seite 162: Übersicht Elektrische Komponenten
Instandhaltung Außeneinheit Übersicht elektrische Komponenten Gefahr Gefahr Das Berühren spannungsführender Bauteile Fehlende Erdung von Komponenten der Anlage kann zu gefährlichen Verletzungen durch elektri- kann bei einem elektrischen Defekt zu gefährli- schen Strom führen. Einige Bauteile auf Leiter- chen Verletzungen durch elektrischen Strom platten führen nach Ausschalten der Netzspan- und zur Beschädigung von Bauteilen führen.
Seite 163: Außeneinheit Mit 2 Ventilatoren, Typen
Instandhaltung Außeneinheit Übersicht elektrische Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A10 bis A13 Chokes Sicherungen Elektronik und Ventilatoren T 6,3 A H, 250 V~ Kältekreisregler VCMU Spule 4-Wege-Umschaltventil Inverter Abb. 110 EMCF-Leiterplatte mit Netzanschluss 400 V~/ 230 V~ Klemmleiste Betriebskomponenten 230 V~...
Seite 164: Außeneinheit Mit 2 Ventilatoren, Typen
T 6,3 A H, 250 V~ Kältekreisregler VCMU Inverter Spule 4-Wege-Umschaltventil Abb. 111 EMCF-Leiterplatte mit Netzanschluss 400 V~ Anschluss CAN-BUS-Kommunikationsleitung Checkliste für Arbeiten zur Instandhaltung Hinweis Arbeiten am Kältekreis dürfen nur von Mitarbeitern des Technischen Diensts von Viessmann durchgeführt werden.
Seite 165 Jede Person, die am Kältekreis arbeitet, muss einen Für Lötarbeiten am Kältekreis dürfen nur die von ■ ■ Befähigungsnachweis von einer industrieakkreditier- Viessmann verwendeten Lote AG145 und CuP 281a ten Stelle vorweisen können. Dieser Befähigungs- gemäß ISO 17672 verwendet werden. nachweis bestätigt die Kompetenz im sicheren ■...
Seite 166 & Ausgetauschte elektrische Komponenten müssen sich für die ■ Anwendung eignen und den Herstellerspezifikationen entspre- chen. Defekte Bauteile nur durch Viessmann Originalteile erset- zen. Den Austausch von Bauteilen nach Vorgaben von Viessmann ■ durchführen. Ggf. den Technischen Dienst von Viessmann hin- zuziehen.
Seite 167 Nur für brennbare Atmosphären geeignete Bauteile dürfen in ■ der Umgebung brennbarer Atmosphären unter Spannung ge- setzt werden. Nur Viessmann Originalteile oder von Viessmann freigegebene ■ Bauteile verwenden. Andere Bauteile können im Fall eines Lecks zur Entzündung von Kältemittel führen.
Seite 168 Instandhaltung Außeneinheit Checkliste für Arbeiten zur Instandhaltung (Fortsetzung) Maßnahme Erledigt Bemerkung Lecksuche Folgende Lecksuchverfahren sind geeignet für Geräte mit brenn- barem Kältemittel: Lecksuche mit elektronischen Kältemitteldetektoren: Elektronische Kältemitteldetektoren haben ggf. nicht die erfor- ■ derliche Empfindlichkeit oder müssen auf den jeweiligen Bereich kalibriert werden.
Seite 169: Übersicht Interne Komponenten
Instandhaltung Außeneinheit Übersicht interne Komponenten Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung. Bei Arbeiten an der Außeneinheit Anlage ■ spannungsfrei schalten, z. B. an der separaten Sicherung oder einem Hauptschalter.
Seite 170 Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Schwimmer-Entlüfterventil mit Schnellentlüfter Rückschlagventil Sauggastemperatursensor Verdampfer Verflüssiger 4-Wege-Umschaltventil Flüssiggastemperatursensor Heizen Vorlauftemperatursensor Sekundärkreis Schraderventil Hochdruckseite 1 Flüssiggastemperatursensor Verflüssiger Akkumulator (Kältemittelsammler) Heißgastemperatursensor Hochdruckwächter PSH Verdichter Hochdrucksensor Elektronisches Expansionsventil 1 Niederdrucksensor Ölsumpftemperatursensor Schraderventil Hochdruckseite 2 Sauggastemperatursensor Verdichter Interner Wärmetauscher Kugelhahn mit Filter...
Seite 171: Außeneinheit Mit 2 Ventilatoren, Typen
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Außeneinheit mit 2 Ventilatoren, Typen ...A10 bis A13 Abb. 113 Ventilator Sauggastemperatursensor Verdampfer Verdampfer Vorlauftemperatursensor Sekundärkreis Lufteintrittstemperatursensor Flüssiggastemperatursensor Verflüssiger Innenraumtemperatursensor Heißgastemperatursensor Akkumulator (Kältemittelsammler) Verdichter Verdichter Flüssiggastemperatursensor Kühlen Elektronisches Expansionsventil 1 Schraderventil Niederdruckseite Ölsumpftemperatursensor Elektronisches Expansionsventil 2 Sauggastemperatursensor Verdichter Schwimmer-Entlüfterventil mit Schnellentlüfter Schraderventil Hochdruckseite 1...
Seite 172: Außeneinheit Mit 2 Ventilatoren, Typen
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Rückschlagventil Hochdrucksensor Flüssiggastemperatursensor Heizen Niederdrucksensor Verflüssiger Schraderventil Hochdruckseite 2 Akkumulator (Kältemittelsammler) Interner Wärmetauscher Hochdruckwächter PSH Außeneinheit mit 2 Ventilatoren, Typen ...A16 bis A19 wUwZ Abb. 114 Ventilator Flüssiggastemperatursensor Kühlen Verdampfer Elektronisches Expansionsventil 2 Lufteintrittstemperatursensor Schraderventil Hochdruckseite 2 4-Wege-Umschaltventil Flüssiggastemperatursensor Heizen...
Seite 173: Fließschemen Kältekreis
Instandhaltung Außeneinheit Übersicht interne Komponenten (Fortsetzung) Sauggastemperatursensor Verdampfer Verflüssiger Schutztemperaturbegrenzer Schraderventil Niederdruckseite Schwimmer-Entlüfterventil mit Schnellentlüfter Interner Wärmetauscher Schraderventil Verdampfer Hochdrucksensor Verdichter einschließlich Ölsumpfheizung Niederdrucksensor Ölsumpftemperatursensor Hochdruckwächter PSH Sauggastemperatursensor Verdichter Akkumulator (Kältemittelsammler) Kugelhahn mit Filter Flüssiggastemperatursensor Verflüssiger Rückschlagventil Innenraumtemperatursensor Fließschemen Kältekreis Kennzeichnung der Sensoren gemäß...
Seite 174 Instandhaltung Außeneinheit Fließschemen Kältekreis (Fortsetzung) Heizbetrieb Abb. 115 Verdampfer Akkumulator (Kältemittelsammler) Luftaustritt Sauggastemperatursensor Verdampfer Ggf. vorhanden bei Typen ...A10 bis A19 (je nach 4-Wege-Umschaltventil werkseitiger Füllvariante) Hochdrucksensor Schraderventil Verdampfer Hochdruckwächter PSH Filter elektronisches Expansionsventil 2 Heißgastemperatursensor Flüssiggastemperatursensor Kühlen Schutztemperaturbegrenzer Elektronisches Expansionsventil 2 Ölsumpftemperatursensor Elektronisches Expansionsventil 1 Verdichter einschließlich Ölsumpfheizung...
Seite 175 Instandhaltung Außeneinheit Fließschemen Kältekreis (Fortsetzung) Kühlbetrieb Abb. 116 Verdampfer Akkumulator (Kältemittelsammler) Luftaustritt Sauggastemperatursensor Verdampfer Ggf. vorhanden bei Typen ...A10 bis A19 (je nach 4-Wege-Umschaltventil werkseitiger Füllvariante) Hochdrucksensor Schraderventil Verdampfer Hochdruckwächter PSH Filter elektronisches Expansionsventil 2 Heißgastemperatursensor Flüssiggastemperatursensor Kühlen Schutztemperaturbegrenzer Elektronisches Expansionsventil 2 Ölsumpftemperatursensor Elektronisches Expansionsventil 1 Verdichter einschließlich Ölsumpfheizung...
Seite 176: Kältemittel Absaugen
Instandhaltung Außeneinheit Kältemittel absaugen Vor dem Beginn der Arbeiten die „Checkliste für Arbei- 07. Mit dem Absauggerät das Kältemittel aus allen ten zur Instandhaltung“ ab Seite 164 beachten. Teilen des Kältekreises absaugen. Ggf. die elek- tronischen Expansionsventile mit entsprechendem Zusätzlich folgende Punkte berücksichtigen: Permanentmagneten öffnen.
Seite 177: Druckfestigkeit Prüfen
Instandhaltung Außeneinheit Kältemittel absaugen (Fortsetzung) 15. Nachdem das Kältemittel vollständig abgesaugt 16. Kennzeichnung mit folgendem Inhalt gut sichtbar ist, Schraderventile gasdicht schließen. Dicht- an der Außeneinheit anbringen, mit Datum und kappe montieren. Hierfür am Ventilkörper gegen- Unterschrift: halten. ■ Außeneinheit arbeitet mit brennbarem Kältemit- Anzugsdrehmoment Überwurfmutter Schutz- tel R290 (Propan).
Seite 178: Außeneinheit Sekundärseitig Entleeren
Instandhaltung Außeneinheit Kältekreis füllen (Fortsetzung) 6. Kennzeichnung mit folgendem Inhalt gut sichtbar 8. Dichtkappen der Schraderventile Niederdruck und an der Wärmepumpe anbringen, mit Datum und Hochdruck versiegeln: Siehe Kapitel „Instandhal- Unterschrift: tung Außeneinheit: Übersicht interne Komponen- ■ Art des eingefüllten Kältemittels ten“.
Seite 179: Schwimmer-Entlüfterventil Mit Schnellentlüfter Ausbauen
Instandhaltung Außeneinheit Hydraulische Komponenten ausbauen (Fortsetzung) Schwimmer-Entlüfterventil mit Schnellentlüfter ausbauen G 1¼ 50 ±2 Nm 7 ±1 Nm G 1¼ 20 ±2 Nm 7 ±1 Nm Abb. 118 Schwimmer-Entlüfterventil aus Edelstahl Schwimmer-Entlüfterventil aus Kunststoff...
Seite 180: Kugelhahn Mit Filter Ausbauen
Instandhaltung Außeneinheit Hydraulische Komponenten ausbauen (Fortsetzung) Kugelhahn mit Filter ausbauen G 1¼ 50 ±2 Nm Abb. 119 Temperatursensoren prüfen Temperatursensoren sind am Kältekreisregler VCMU in der Außeneinheit angeschlossen. Temperatursensor NTC 10 k Anschluss Ω Lufteintrittstemperatursensor Position des Temperatursensors: Siehe Kapitel „In- ■...
Seite 181: Ntc 10 K Ω (Ohne Kennzeichnung)
Instandhaltung Außeneinheit Temperatursensoren prüfen (Fortsetzung) NTC 10 k (ohne Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...
Seite 182: Drucksensoren Prüfen
Instandhaltung Außeneinheit Drucksensoren prüfen Druck Abb. 120 Niederdrucksensor Hochdrucksensor Sicherungen prüfen Die Sicherungen befinden sich neben dem Kältekreis- 1. Netzspannung ausschalten. regler VCMU: Siehe Seite 162. 2. Rechtes Seitenblech der Außeneinheit abbauen. Sicherungstyp: ■ T 6,3 A H, 250 V~ 3.
Seite 183: Protokolle
Protokolle Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Prüfung externe Heiz-/Kühlkreispumpen Typ der Umwälzpumpe Stufe der Umwälzpumpe Inbetriebnahme Primärkreis Temperatur Lufteintritt °C Temperatur Luftaustritt °C Temperaturdifferenz (Lufteintritt/-austritt) Δ Bei Vorlauftemperatur Sekundärkreis 4 bis 8 ■ = 35 °C und Temperatur Lufteintritt 15 °C ≤...
Seite 184: Technische Daten
Technische Daten Technische Daten Wärmepumpen mit Außeneinheit 400 V~ Typ HAWO-AC/HAWO-AC-AF 252.A10 252.A13 252.A16 252.A19 Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung Drehzahl Ventilator 1/min Elektrische Leistungsaufnahme 1,31 1,68 1,76 2,13 Leistungszahl bei Heizbetrieb (COP) 4,46 3,98 4,30 4,06 ε Leistungsregelung 2,2 bis 11,0 2,6 bis 12,3 6,28 bis...
Seite 185 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-AC/HAWO-AC-AF 252.A10 252.A13 252.A16 252.A19 Leistungsdaten Kühlen nach EN 14511 (A35/W7) Nenn-Kühlleistung 3,90 5,60 6,58 7,38 Drehzahl Ventilator U/min — — Elektrische Leistungsaufnahme 1,18 1,65 1,72 1,96 Leistungszahl bei Kühlbetrieb (EER) 3,30 3,40 3,83 3,78 Leistungsregelung 3,9 bis 6,4...
Seite 186 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-AC/HAWO-AC-AF 252.A10 252.A13 252.A16 252.A19 Elektrische Werte Inneneinheit Elektronik Nennspannung 1/N/PE 230 V/50 Hz ■ Absicherung Netzanschluss 1 x B16A ■ Absicherung intern T 6,3 A H/250 V ■ Max. elektrische Leistungsaufnahme Außeneinheit Ventilator 2 x 140 2 x 140 2 x 170...
Seite 187 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-AC/HAWO-AC-AF 252.A10 252.A13 252.A16 252.A19 Kältekreis Arbeitsmittel R290 R290 R290 R290 Sicherheitsgruppe ■ Füllmenge ■ 0,02 0,02 0,02 0,02 Treibhauspotenzial (GWP) ■ -Äquivalent 0,00004 0,00004 0,00004 0,00004 ■ Verdichter (Vollhermetik) Doppelroll- Doppelroll- Scroll Scroll kolben kolben Öl im Verdichter...
Seite 188 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-AC/HAWO-AC-AF 252.A10 252.A13 252.A16 252.A19 Schall-Leistung der Außeneinheit bei Nenn- Wärmeleistung (Messung in Anlehnung an EN 12102/ EN ISO 3744) Bewerteter Schall-Leistungs-Summenpegel bei A7/W55 dB(A) ■ Max. dB(A) ■ Geräuschreduzierter Betrieb dB(A) ■ Anforderungen an den externen Wärmeerzeu- ger (bauseits) Max.
Seite 189 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-M-AC/HAWO-M-AC-AF 252.A04 252.A06 252.A08 252.A10 Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnis- Niedertemperaturanwendung (W35) Energieeffizienz ■ η Nenn-Wärmeleistung P 10,0 ■ rated Saisonale Leistungszahl (SCOP) 5,01 ■ Mitteltemperaturanwendung (W55) Energieeffizienz η ■ Nenn-Wärmeleistung P ■...
Seite 190 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-M-AC/HAWO-M-AC-AF 252.A04 252.A06 252.A08 252.A10 Heizwasser (Sekundärkreis) Inhalt ohne Ausdehnungsgefäß Mindestvolumenstrom Wärmepumpenkreis (Ab- 1000 1000 1000 1000 tauen) Max. Vorlauftemperatur °C Elektrische Werte Außeneinheit Nennspannung 1/N/PE 230 V/50 Hz Max. Betriebsstrom 15,5 0,99 0,99 0,99 0,99 φ...
Seite 191 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-M-AC/HAWO-M-AC-AF 252.A04 252.A06 252.A08 252.A10 Kältekreis Arbeitsmittel R290 R290 R290 R290 Sicherheitsgruppe ■ Füllmenge ■ 0,02 0,02 0,02 0,02 Treibhauspotenzial (GWP) ■ -Äquivalent 0,000024 0,000024 0,000024 0,00004 ■ Verdichter (Vollhermetik) Doppelrollkolben Öl im Verdichter HAF68 HAF68 HAF68...
Seite 192 Technische Daten Technische Daten (Fortsetzung) Typ HAWO-M-AC/HAWO-M-AC-AF 252.A04 252.A06 252.A08 252.A10 Schall-Leistung der Außeneinheit bei Nenn- Wärmeleistung (Messung in Anlehnung an EN 12102/ EN ISO 3744) Bewerteter Schall-Leistungs-Summenpegel bei A7/W55 dB(A) ■ Max. dB(A) ■ Geräuschreduzierter Betrieb (Stufe 2) dB(A) ■...
Seite 193: Anhang
Komponenten für Photovoltaik vollständig installiert (optional) Wunschtermin: Datum Uhrzeit Datum Uhrzeit Die bei Viessmann angeforderten Leistungen werden mir/uns entsprechend der aktuellen Viessmann Preisliste in Rechnung gestellt. Ort/Datum Unterschrift Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den...
Seite 194 Anhang Endgültige Außerbetriebnahme und Entsorgung (Fortsetzung) Gefahr Frostschutz: Austretendes Kältemittel kann zu Explosionen ■ Um Frostschäden zu vermeiden, Heizwasser voll- führen, die schwerste Verletzungen zur Folge ständig aus den Verbindungsleitungen und dem Ver- haben. flüssiger entfernen (nicht erforderlich bei frostfreier Keine Spannungsquellen und Zündquellen in Lagerung).
Seite 195: Einzelteilbestellung
Einzelteilbestellung Einzelteilbestellung von Zubehören Die den Zubehören beiliegenden Aufkleber mit Bestell- Nr. hier einkleben. Bei der Bestellung von Einzelteilen die jeweilige Bestell-Nr. angeben.
Seite 196: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Hiermit erklärt Viessmann Climate Solutions SE, D-35108 Allendorf, dass der Funkanlagentyp des bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht.
Seite 197: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abgedichtete Gehäuse..........167 Bauseitige Anschlüsse..........19 Ablauf Kondenswasser..........42 Bedieneinheit............. 55 Ablaufschlauch Sicherheitsventil......20, 49 – Ausbauen.............. 130 Abmessungen – Nach oben versetzen..........73 – Außeneinheit..........187, 191 Bedieneinheit anbauen..........72 – Inneneinheit..........19, 187, 191 Bedienteil aufklappen..........129 Absauggerät.............176 Befähigungsnachweis..........165 Absperrventil............
Seite 198 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Elektrischer Anschluss – Leitungen einführen..........59 Hauptschalter........... 115, 169 Elektrische Verbindungsleitungen.... 39, 40, 41, 42 Hauptsicherung einschalten........92 Elektrische Werte Heißgastemperatur..........122 – Außeneinheit..........185, 190 Heizkennlinie............118 – Inneneinheit...........186, 190 Heizwasserrücklauf........48, 187, 191 Elektronikmodul Heizwasservorlauf........48, 187, 191 –...
Seite 199 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Kondenswasserablauf...... 20, 21, 22, 42, 113 – In Sickerschicht............33 Netzanschluss – Ohne Abflussrohr............ 33 – Allgemeine Hinweise..........82 – Über Abflussrohr............. 33 – Außeneinheit............83 – Über Abwassersystem..........34 – Verdichter..............83 Konsole..............34 – Wärmepumpenregelung........83, 85 Konsole für Bodenmontage........27 Netzanschlussleitung.......
Seite 200 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Sauggastemperatur..........122 Trennvorrichtungen............ 82 Sauggastemperatursensor.......174, 175 Trinkwasserfilter............51 Schallausbreitung............30 Typenschild..............17 Schall-Leistung..........188, 192 Typübersicht...............17 Schallreflexionen............30 Schaltkontakt..............51 Schnellentlüfter........ 170, 171, 173, 179 Übersicht Schutzausrüstung............ 176 – Elektrische Anschlussbereiche....... 55 Schutzbereich............ 30, 176 – Elektrische Anschlüsse......... 129, 162 Schutzbrille............... 110 –...
Seite 201 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Wasserbeschaffenheit..........100 Wasserdrucksensor prüfen........152 Zirkulationspumpe............65 Wetterschutz.............. 29 Zugangsdaten............92, 94 Windlasten..............29 Zündquellen............. 165, 167 Windrichtung.............. 28 Witterungseinflüsse............29 WLAN..............92, 94 WLAN-Router.............43 WLAN-Verbindungen Reichweite.......43...
Seite 204 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...

Diese Anleitung auch für:

Vitocal 250-ah hawo-m-ac 252.aVitocal 250-ah hawo-m-ac-af 252.a

Viessmann Vitocal 250-AH HAWO-AC 252.A Vitocal 250-AH HAWO-AC-AF 252.A Montage- Und Serviceanleitung Für Die Fachkraft

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Viessmann Vitocal 250-AH HAWO-AC 252.A Vitocal 250-AH HAWO-AC-AF 252.A

Inhaltszusammenfassung für Viessmann Vitocal 250-AH HAWO-AC 252.A Vitocal 250-AH HAWO-AC-AF 252.A

Diese Anleitung auch für:

Inhaltsverzeichnis
