Gutta 4295103-4 Montageanleitung Seite 7

6.
E
1x
Z.6
2x
Z.7
2x
Z.8
2x
7.
Z.12
4x
Z.6
4x
Z.7
4x
Z.27
2x
12 12

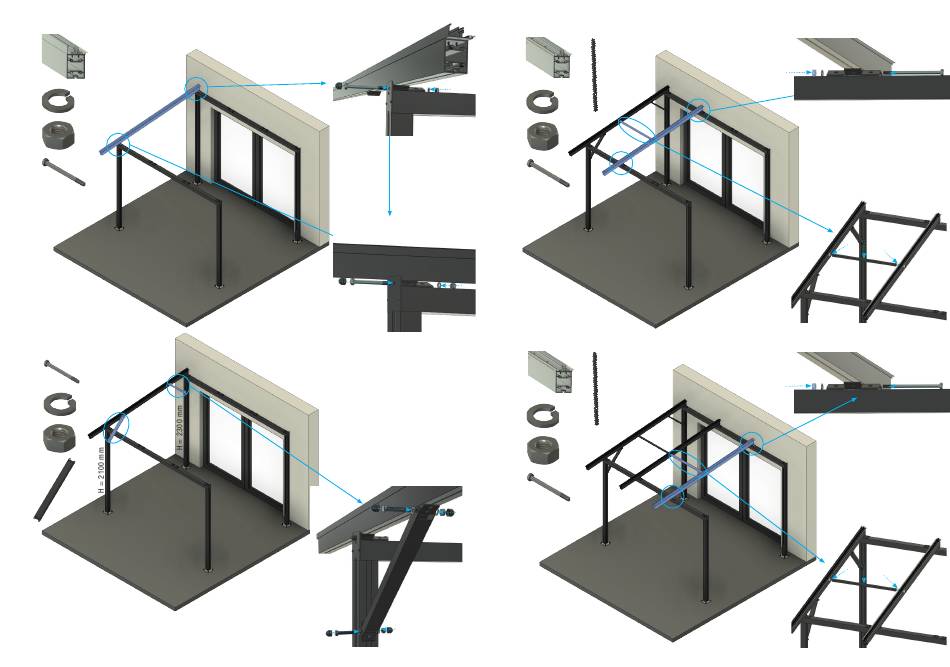

1. Sparren oben befestigen | fasten rafter at the top | fixer le chevron en haut
8.
2. Strebe einschieben | push in strut | insérer l'entretoise
3. Sparren unten befestigen | fasten rafter at the bottom | fixer le chevron en bas
F
D
1x 1x
Z.6
2x
Z.7
2x
Z.9
2x
1. Sparren oben befestigen | fasten rafter at the top | fixer le chevron en haut
9.
2. Strebe einschieben | push in strut | insérer l'entretoise
3. Sparren unten befestigen | fasten rafter at the bottom | fixer le chevron en bas
F
D
1x
1x
Z.6
2x
Z.7
2x
Z.9
2x
1.
2.
1.
2.
13 13
