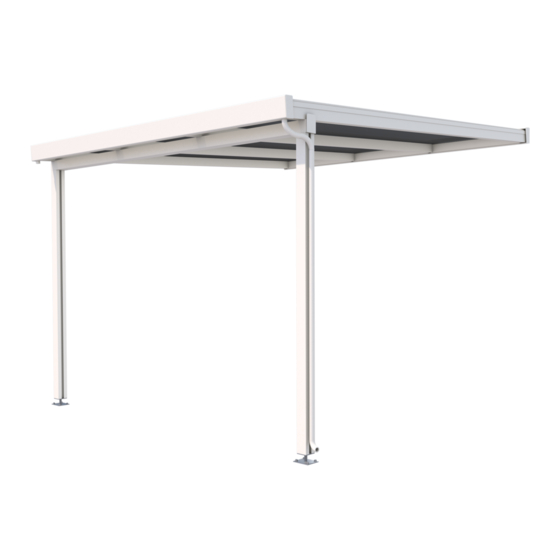

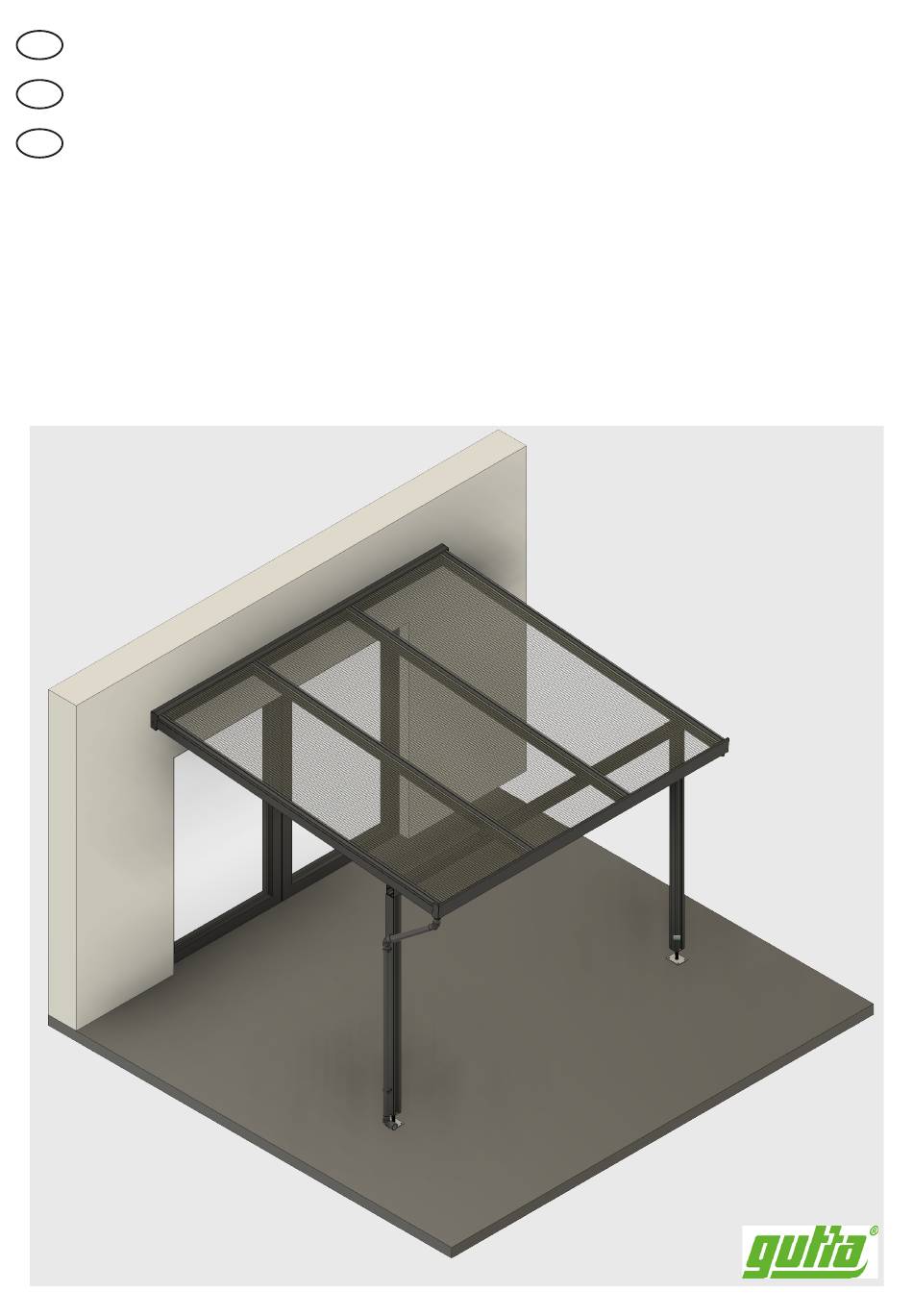

- Seite 1 Montageanleitung Artikel: 9219122 Assembly instructions Instructions de montage Premium Terrassendach 3x3 m Art.-Nr. 4295003 - 4295015 4295103 - 4295115...
- Seite 2 Voraussetzungen | Montagehinweise | Pflegeinformationen • Beachten Sie die örtlichen Bauvorschriften sowie die Schneelastzonen in ihrer Region • Sortieren Sie die Teile vor der Montage und prüfen Sie die Inhaltsliste gemäß Montageanleitung • Zur Montage des Terrassendach-Bausatzes werden mindestens 2 Personen benötigt •...
- Seite 3 Requirements | Assembly instructions | Care information • Observe the local building regulations and the snow load zones in your region. • Before the assembly sort the parts and check the contents list according to the assembly instructions. • At least 2 persons are required to assemble the terrace roof. •...
- Seite 4 Prérequis | Instructions de montage | Conseils d‘entretien • Respecter les règlementations du batiment ainsi que les zones de contrainte de neige de votre région • Trier les pièces avant l´assemblage et vérifier le contenu de la liste des pièces conformément au mode d´emploi •...
- Seite 5 Stückliste / List of Items / liste des articles Anzahl | Bezeichnung Designation Désignation Number | Numéro Hohlkammerplatte 980 x 3000 Twinwall sheet 980 x 3000 Plaque alvéolaire 980 x 3000 Wandanschluss inkl. vor- Wall connection incl. pre-as- Raccordement mural, profilés montierter Lagerprofile sembled bearing profiles préassemblés inclus...
- Seite 6 9210483 – M12x140 DIN 931 9210483 – M12x140 DIN 931 9210483 – M12x140 DIN 931 9210484 – M12x200 DIN 931 9210484 – M12x200 DIN 931 9210484 – M12x200 DIN 931 Z.10 9210485 – M6 DIN 439 9210485 – M6 DIN 439 9210485 –...
- Seite 7 8x Z.2...
- Seite 8 Z.10 Z.11 Abstand | Distance | Distance min. 100 mm max. 600 mm 1x links | left | á gauche 1x rechts | right | correctes Z.10 Z.11 Abstand | Distance | Distance min. 100 mm max. 600 mm...
- Seite 9 Z.14 6x Z.15 Z.14...
- Seite 10 Z.12 1x links | left | á gauche Z.12...
- Seite 11 Z.12 1x K 1x Z.6 2x Z.8 2x Z.12 1x rechts | right | correctes...
- Seite 12 Z.19 Z.19...
- Seite 13 Z.16...
- Seite 14 (Nur bei Acrylplatten im Lieferumfang enthalten / Only for acrylic sheets in the Included in delivery / Uniquement pour les plaques acryliques de la Z.17 Z.18 gamme Inclus dans la livraison) Zum Schutz vor eindringendem Staub und Schmutz kle- ben Sie die Stirnseiten der Platten mit dem Kantenver- schlussband ab.
- Seite 15 Z.20 Legen Sie die erste Platte auf und richten Sie sie korrekt aus – beachten Sie auch hier die korrekte Ausrichtung der Schutzfolien. Profiloberteil alle 40 cm mittig vorbohren (Ø7 mm), die erste Bohrung erfolgt nach 6cm. Anschließend auflegen und mit dem Unterteil verschrauben. Place the first panel on top and align it correctly - also make sure that the protective foils are aligned correctly.
- Seite 16 Z.20 Montieren Sie in der gleichen Art und Weise die 3. Platte und verschrauben Sie diesen Deckel wie im Schritt 14. Ziehen Sie anschließend die Schutzfolien ab. Assemble the 3rd plates in the same way and screw this cover together as in step 14. Then remove the protective films. Monter les 3ème plaques de la même manière et visser ce couvercle ensemble comme à...
- Seite 17 2x Z.19...
