Ga als volgt te werk om de SEG V uit te richten ten opzichte van het voertuig:
1. Plaats de SEG V op een afstand van 30-70 cm voor de koplampen.
2. Schakel het laservizier in.
Als alternatief kan de optische vizierinrichting (zwarte streep in rechter bereik van het vizier) worden gebruikt.
De laser wordt gedurende circa 30 sec. geactiveerd.
3. Draai het handwiel voor het vastzetten van de zuil (12) los.
Door losdraaiing van het handwiel kan de optiekkast worden gedraaid.

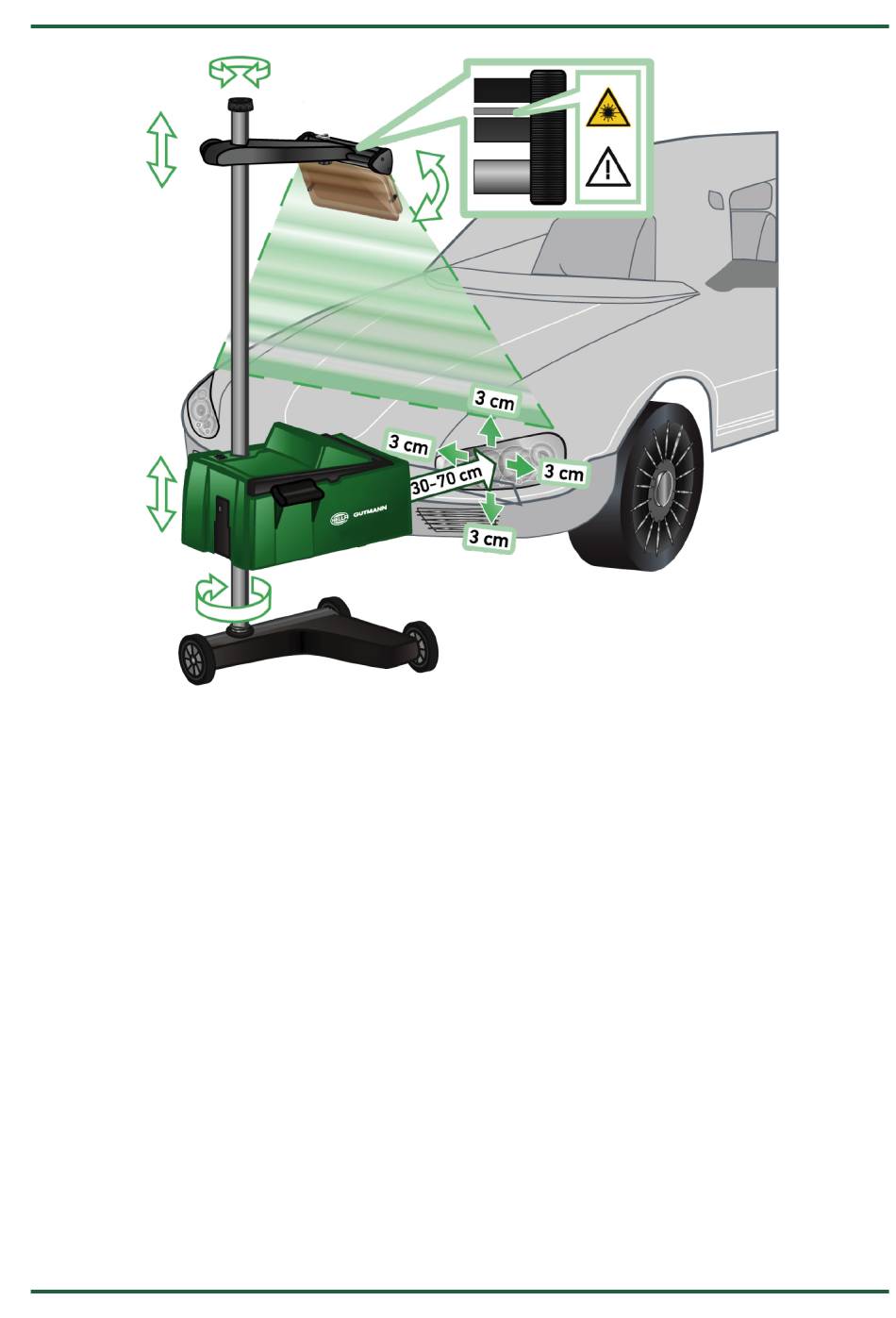

4. Richt de optiekkast met behulp van het laservizier of van de optische vizierinrichting zo uit dat de laserlijn 2 punten
raakt die zich op gelijke hoogte bevinden en die symmetrisch liggen t.o.v. de lengte-as van het voertuig (afb. 6).
5. Draai het handwiel voor het vastzetten van de zuil vast (afb. 6), zonder dat de uitrichting wordt versteld.
6. Rijd de SEG V vóór de koplamp die moet worden getest.
De afstand vanaf de voorkant van de optiekkast tot aan de koplamp moet tussen 30 en 70 cm bedragen (afb. 6).
7. Zet de optiekkast vast op de hoogte van het midden van de koplamp.
Afwijkingen in hoogte en naar opzij ten opzichte van de betreffende lichtbron mogen max. 3 cm bedragen.
