8. | Lavorare con lo strumento
NOTA
in vigore nello specifico paese di utilizzo.

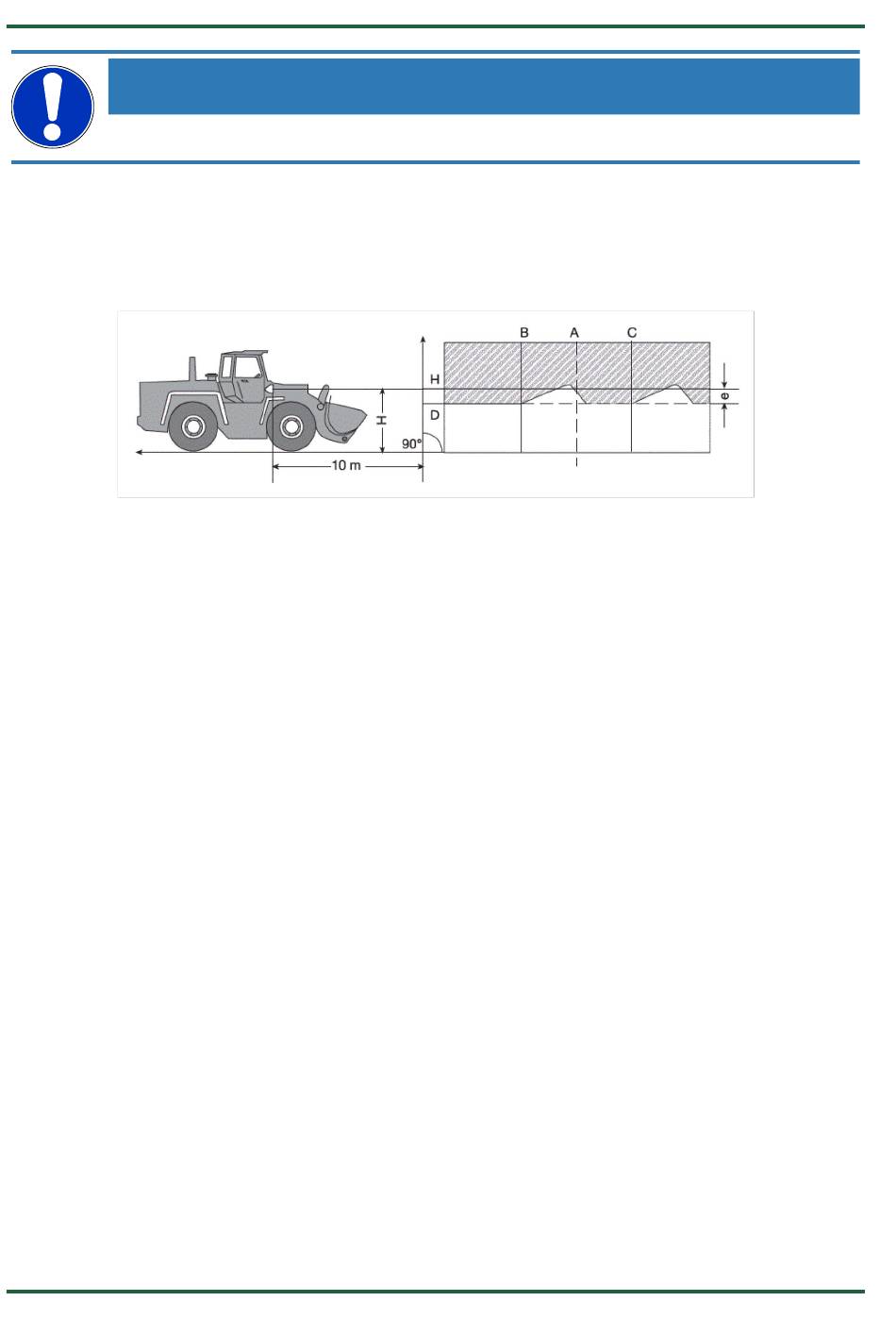

Per regolare i fari, procedere come segue:
1. Collocare il veicolo su una superficie piana (non deve essere necessariamente orizzontale) a 10 metri da una parete
verticale chiara.
2. Segnare le linee sulla parete nella maniera seguente.
Linea A: prolungare l'asse longitudinale del veicolo fino alla parete e riportare lo spostamento con una linea verticale.
Linee B e C: misurare la distanza X tra i fari (dal punto centrale al punto centrale) e riportare i valori simmetrici in rela-
zione alla linea A.
Linea H: Misurare l'altezza del faro (dal punto centrale del faro al suolo) e riportare questo valore sulla parete di con-
trollo (in maniera parallela alla superficie di appoggio)..
Linea D: Riportare la distanza "e" al di sotto della linea H. Per i fari principali: "e" = H/3 cm | Per i fendinebbia: "e" =
H/3 + 7 cm.
3. Ricoprire il faro destro.
4. Allineare il faro sinistro in modo verticale.
La parte orizzontale del limite chiaro scuro deve toccare la linea D.
5. Allineare il faro sinistro in modo orizzontale.
La piega tra la parte orizzontale e la parte ascendente del limite chiaro scuro deve trovarsi sulla linea B.
6. Ricoprire il faro sinistro.
7. Allineare il faro destro in modo verticale.
La parte orizzontale del limite chiaro scuro deve toccare la linea D.
8. Allineare il faro destro in modo orizzontale.
La piega tra la parte orizzontale e la parte ascendente del limite chiaro scuro deve trovarsi sulla linea C.
