8. | Laitteella työskentely

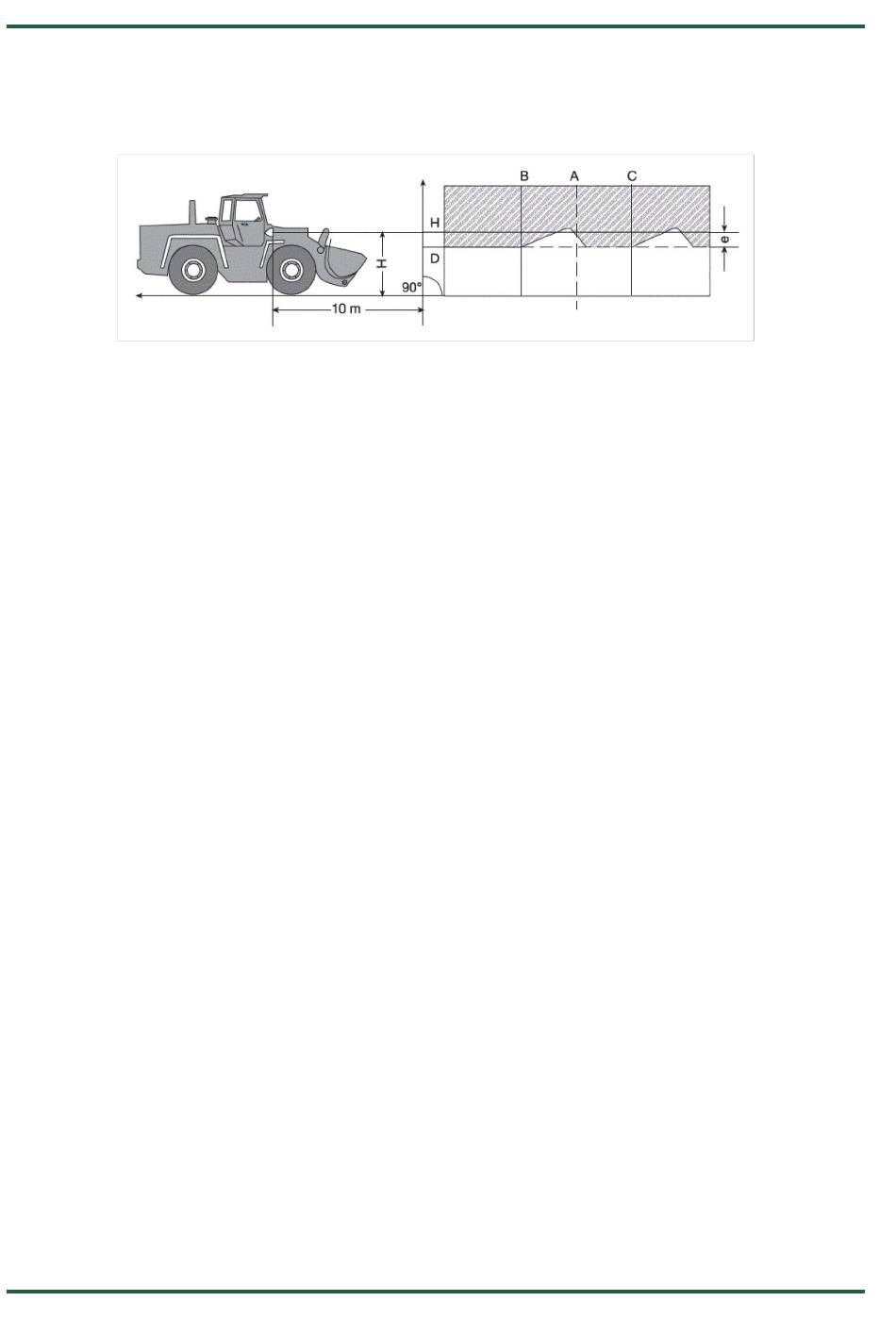

1. Aseta ajoneuvo tasaiselle alustalle (ei tarvitse olla täysin vaakasuora) 10 metrin etäisyydelle pystysuorasta, vaaleasta
seinästä.
2. Seuraavien linjojen rajaus seinätasolla.
Linja A: Ajoneuvon pituusakselin jatke seinätasolla tunnistettuna pystysuorana linjana.
Linjat B ja C: Mittaa valonheittimien välinen etäisyysmitta X (keskeltä keskelle) ajoneuvosta ja rajataan mitta
symmetriselle linjalle A.
Linja H: Mittaa etäisyys (korkeus) valonheittimen keskeltä lattian tasoon. Tämä etäisyys tulisi projisoitua
samansuuntaisesti seinätasolle.
Linja D: Etäisyys "e" rajataan linjan H alapuolelle. Ajovalon tapauksessa: "e" = H/3 cm, sumuvalon tapauksessa
puolestaan: H/3 + 7 cm.
3. Peitä oikea valonheitin.
4. Säädä vasemman valonheittimen pystytasoinen suuntaus.
Kirkkaan/pimeä- rajan vaakasuora osa tulee olla linja D:n kohdalla.
5. Säädä vasemman valonheittimen vaakatasoinen suuntaus.
Vaakasuoran ja nousevan valon kirkas/pimeä -rajan taitekohta tulee olla linjalla B.
6. Peitä vasen valonheitin.
7. Säädä oikean valonheittimen pystytasoinen suuntaus.
Kirkkaan/pimeä- rajan vaakasuora osa tulee olla linja D:n kohdalla.
8. Säädä oikean valonheittimen vaakatasoinen suuntaus.
Vaakasuoran ja nousevan valon kirkas/pimeä -rajan taitekohta tulee olla linjalla C.
