Diese Karte kann zum Lieferumfang Ihres Modells gehören, muss aber nicht. Die Standardeingänge
können sich ändern. Näheres finden Sie im D4K40-RGB Specifications Guide (P/N: 020-102959-XX).
Zugehörige Informationen
3GIC-Videoformate (auf Seite 55)
Anschließen einer Videoquelle über DVI

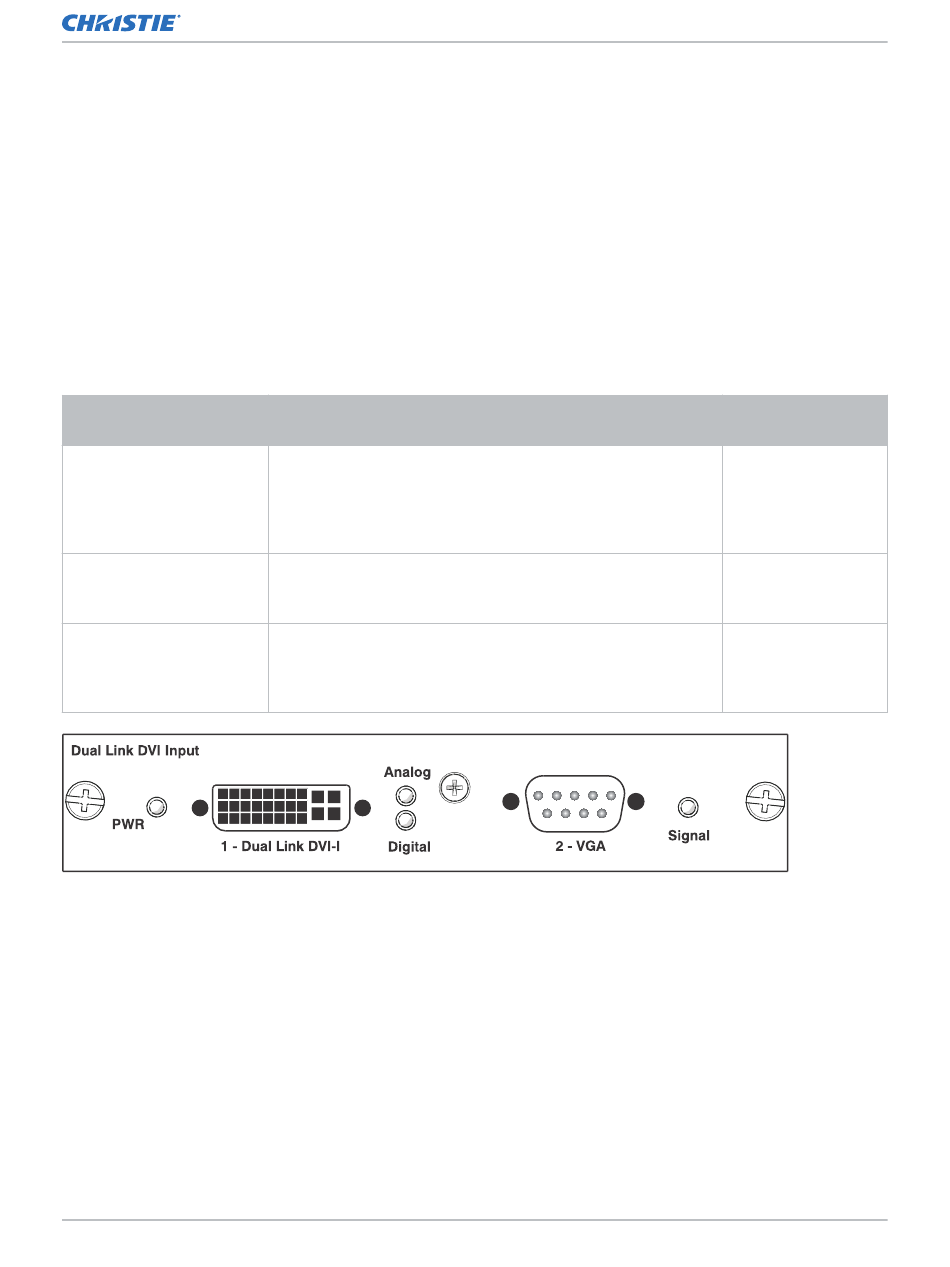

Die Dual Link DVI Input Card (DDIC) akzeptiert digitale Videodaten von DVI-Quellen. Analoge
Eingangssignale werden nicht unterstützt.
Artikelnummer: 108-312101-XX
Unterstützt werden die nachstehend aufgeführten Eingangskonfigurationen.
Eingangskonfiguratio
n
Vier-Port
Zwei-Port
Ein-Port
Diese Karte kann zum Lieferumfang Ihres Modells gehören, muss aber nicht. Die Standardeingänge
können sich ändern. Näheres finden Sie im D4K40-RGB Specifications Guide (P/N: 020-102959-XX).
Zugehörige Informationen
DDIC-Videoformate (auf Seite 54)
Anschließen einer Videoquelle über DisplayPort
Die Twin DisplayPort Input Card (TDPIC) oder QDPIC-Karte akzeptiert digitale Videodaten von
DisplayPort-Quellen.
Artikelnummer: 108-451101-XX (TDPIC) and 144-114107-XX (QDPIC)
D4K40-RGB Installations- und Einrichtungsanleitung
020-102964-03 Rev. 1 (06-2021)
Copyright © 2021 Christie Digital Systems USA, Inc. Alle Rechte vorbehalten.
Anschließen von Geräten und Herstellen der Kommunikation
Beschreibung
Ermöglicht den Anschluss von vier DVI-Kabeln an vier DDIC-
Karten. Jeder DVI-Eingang stellt einen Quadranten oder eine
Spalte eines 4K-Eingangsbilds bereit. Diese Konfiguration
unterstützt Eingangsvideo-Streams in hoher Auflösung und
mit hohen Bildraten.
Ermöglicht den Anschluss von zwei DVI-Kabeln an zwei DDIC-
Karten. Jeder DVI-Eingang stellt eine von zwei Spalten eines
4K-Eingangsbilds bereit.
Ermöglicht den Anschluss eines DVI-Kabels an den DVI-
Eingang einer DDIC-Karte (in jedem beliebigen Steckplatz).
In dieser Konfiguration stellt der DVI-Eingang das gesamte
Videoraster zur Verfügung.
Anforderungen
Vier DDIC-Karten
Zwei DDIC-Karten
Eine DDIC-Karte
