1. Legen Sie das Gehäuse so ab, dass die offene Seite nach oben zeigt.
2. Vergewissern Sie sich, dass Sie die richtige E/A-Platine für Ihr Mainboard haben. Falls
nicht, wenden Sie sich zwecks Bestellung der korrekten E/A-Platine an den Mainboard-Hersteller.
3. Richten Sie das Mainboard an den Abstandslöchern aus und merken Sie sich
die Anordnung der Löcher. Nicht alle Mainboards passen auf alle vorhandenen
Schraubenlöcher, was jedoch für den einwandfreien Betrieb nicht erforderlich ist. Es ist
möglich, dass manche Abstandshalter bereits vorinstalliert sind.
4. Heben Sie das Mainboard an und nehmen Sie es aus dem Gehäuse.
5. Schrauben Sie die Messingabstandshalter in die auf das Mainboard passenden
Gewindelöcher.
6. Legen Sie das Mainboard auf die Messingabstandshalter. Befestigen Sie es mit den
mitgelieferten Kreuzschlitzschrauben an den Abstandshaltern.
7. Damit ist die Installation des Mainboards abgeschlossen.

Installation des Netzteils

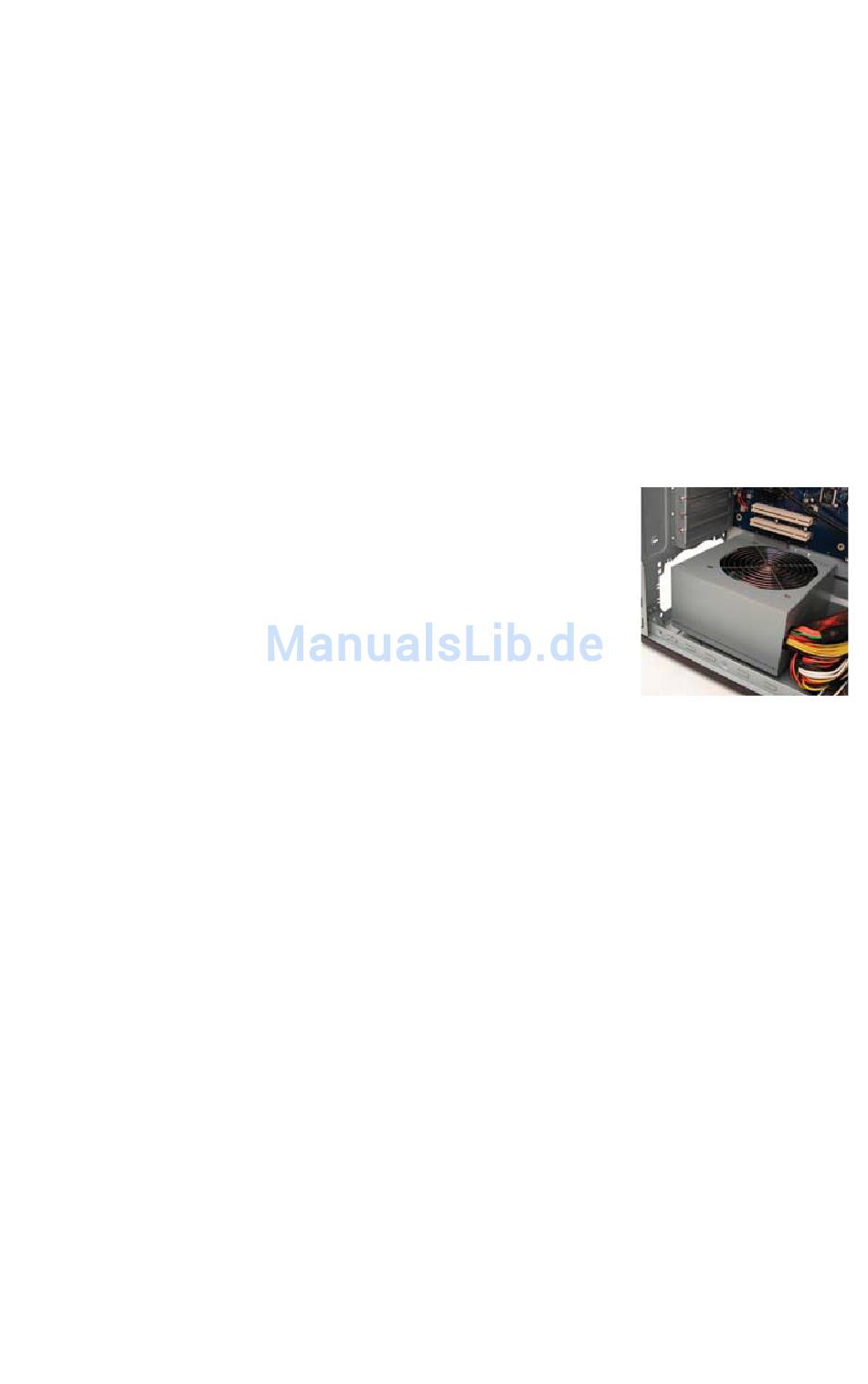

1. Stellen Sie das Gehäuse aufrecht hin und platzieren Sie das Netzteil auf dem
Gehäuseboden.
Hinweis: Netzteile mit unten angebrachten Lüftern sind so
zu installieren, dass diese nach oben zeigen. Das Three
Hundred verfügt über Montagelöcher für Netzteile mit der
Standardausrichtung für eine Installation nach oben oder nach unten.
2. Halten Sie das Netzteil an die Gehäuserückseite und richten Sie
es an den Montagelöchern aus.
3. Befestigen Sie es dann mit den beiliegenden Schrauben am
Gehäuse.

Anschluss von Ports und LEDs

Hinweis: Informationen zur Pinbelegung und zur Lage der Anschlüsse an der Vorderseite
finden Sie in der Dokumentation zu Ihrem Mainboard.
1. Verbinden Sie den Reset-Schalter (mit RESET SW gekennzeichnet) mit dem RST-
Anschluss des Mainboards. Die Polarität (negativ oder positiv) spielt für Schalter keine Rolle.
2. Verbinden Sie den Netzschalter (mit POWER SW gekennzeichnet) mit dem PWR-
Anschluss des Mainboards.
3. Verbinden Sie den Stecker der Betriebs-LED mit dem Anschluss für die Betriebs-LED
des Mainboards. Bei den LEDs sind die positiven (+) Drähte farbig, die negativen (–)
weiß oder schwarz. Sollte die LED nach dem Einschalten des Systems nicht leuchten,
kehren Sie den Anschluss um. Weitere Informationen zum Anschließen von LEDs an das
Mainboard finden Sie im Handbuch zu Ihrem Mainboard.
4. Die Festplatten-LED (mit H.D.D. LED gekennzeichnet) wird mit dem IDE-Anschluss verbunden.
