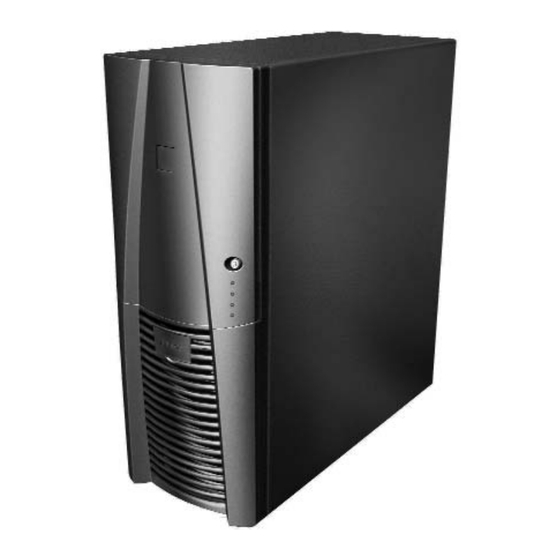

Antec TX1050B Handbuch
Quicklinks
Verwandte Anleitungen für Antec TX1050B
Inhaltszusammenfassung für Antec TX1050B
- Seite 1 USER’S MANUAL Performance TX1050B / 1088AMG User's Manual...
-
Seite 2: Installation Des Motherboards
INSTALLATION DES MOTHERBOARDS Die Installation von CPU, RAM oder Erweiterungskarten wird in diesem Handbuch nicht beschrieben. Anweisungen zum Einbau und zur Fehlersuche finden Sie im Handbuch Ihres Motherboards. 1. Legen Sie das Gehäuse so, dass die offene Seite nach oben weist. Die Laufwerkkäfige und das Netzteil müssen zu sehen sein. - Seite 3 Hinweis: Bitte überprüfen Sie die USB-Header-Pinbelegung im Handbuch Ihres Motherboards und vergewissern Sie sich, dass sie mit der Tabelle unten übereinstimmt. Wenn diese nicht dem Intel-Standard entspricht, kaufen Sie beim Antec Kundendienst unter (800) 22ANTEC (Nordamerika) oder unter +31 (0) 10 462-2060 (Europa) einen USB-Adapter an. Mit diesem Adapter können Sie den vorderen USB-Anschluss Pin für Pin mit Ihrem Motherboard verbinden.
- Seite 4 ANSCHLUSS DER AUDIO-PORTS Am vorderen Lautsprecher-und Mikrofonanschluss befindet sich ein 10-poliger Intel-Standardstecker (7 einzelne Drähte mit Steckverbindungen). Wenn Ihr Motherboard den standardgemäßen Onboard-Audioanschluss von Intel unterstützt, können Sie den 10-poligen Stecker direkt ans Board anschließen. Für andere als Intel-Standardanschlüsse müssen die 7 einzelnen Steckverbindungen am Motherboard angebracht werden.
- Seite 5 Die müssen so ausgerichtet sein, dass sie Luft ins Gehäuse blasen. Schließen Sie je einen großen 4-poligen Anschluss des Netzteils an die 4-poligen Stecker der Lüfter an. Es wird empfohlen, 80mm TriCool-Lüfter von Antec zu verwenden, um die ideale Balance zwischen geräuscharmer Leistung und maximaler Kühlung sicherzustellen. Hinweis: Bitte gehen Sie bei der Wahl der Lüfterdrehzahl umsichtig vor.
- Seite 6 Kühlung) oder, wenn Sie es sich um ein Hochleistungsmodell handelt, das zusätzliche Kühlung benötigt, mit Lüfter (aktive Kühlung) Frischluft zugeführt werden. Der Lüfter ist so zu installieren, dass die Luft ins Gehäuse hineingeblasen wird. Wir empfehlen dafür einen 80mm TriCool-Lüftervon Antec. • CPU-Kühlung – (Gehäuseluftführung) Ihr Gehäuse verfügt über eine spezielle Gehäuseluftführung und Lüftungsschlitze für eine...
- Seite 7 Pflege des abwaschbaren Luftfilters Von Zeit zu Zeit müssen Sie den installierten Luftfilter reinigen. Wenn Sie das nicht tun, kann es zu einer Überhitzung und Instabilität des Systems kommen. Wir empfehlen, den Filter zu Anfang mindestens einmal im Monat zu überprüfen. Die Häufigkeit der Überprüfung hängt von der Systemnutzung (Bei Systemen, die rund um die Uhr laufen, muss die Prüfung/Pflege öfter durchgeführt werden als bei weniger häufig genutzten Rechnern) und den Umgebungsbedingungen ab.
- Seite 8 +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2005 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China. Version 1.0.5 3/11/2005...
