Antec Twelve Hundred Anwenderhandbuch
Verwandte Anleitungen für Antec Twelve Hundred
Inhaltszusammenfassung für Antec Twelve Hundred

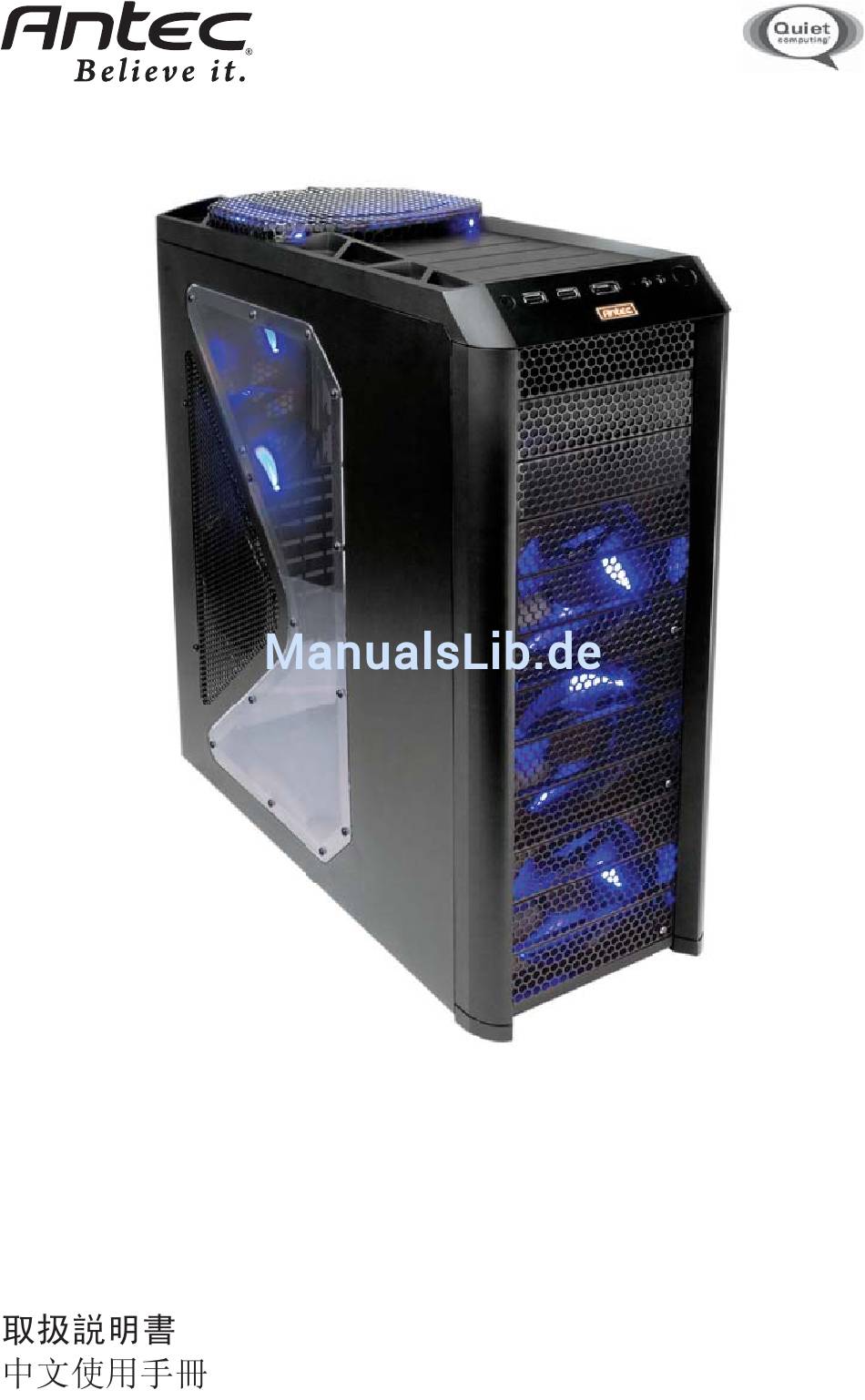

- Seite 1 Twelve Hundred User’s Manual Manuel de l’utilisateur Anwenderhandbuch Manuale per l’operatore Manual del usuario...
-
Seite 2: Haftungsausschluss

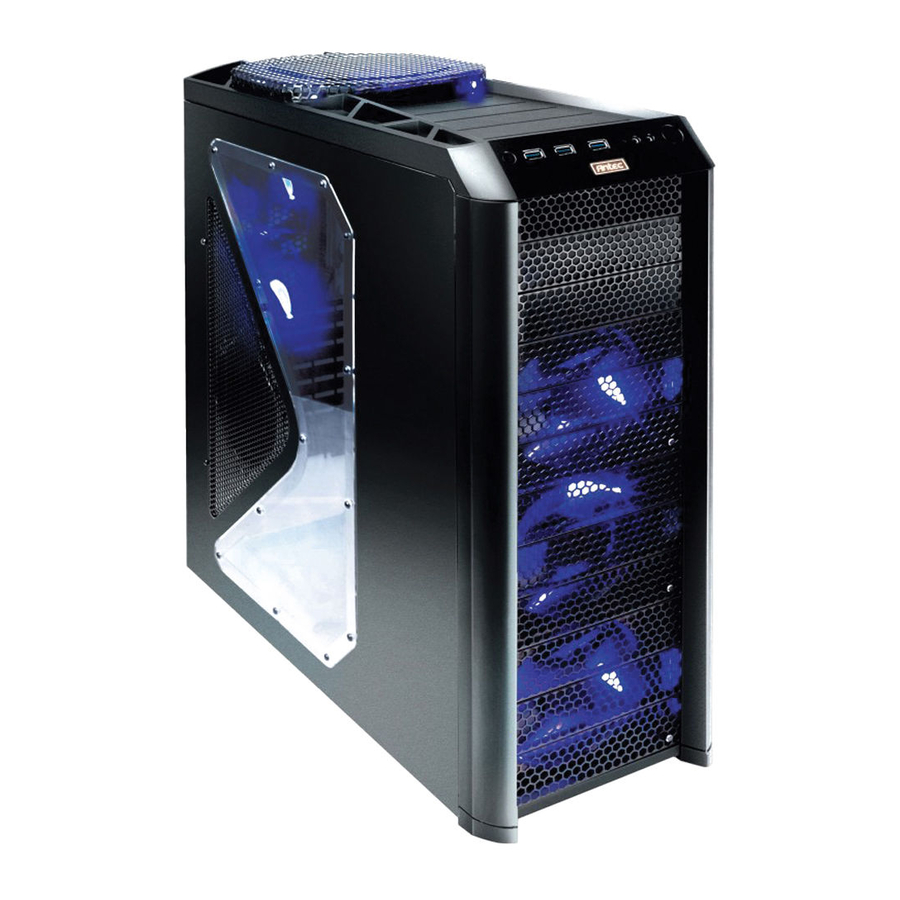

Twelve Hundred Benutzerhandbuch Twelve Hundred – Gaming-Gehäuse Das Twelve Hundred wird ohne Netzteil geliefert. Wählen Sie ein Produkt, das mit Ihren Computerkomponenten kompatibel ist und über genügend Leistung für Mainboard und Peripheriegeräte verfügt. Wir empfehlen unsere mit dem neuesten ATX-Standard konformen TruePower Quattro, TruePower Trio oder NeoPower Netzteile, die beste Kompatibilität und Energiesparfunktionen bieten. - Seite 3 Installation des Mainboards Die Installation von CPU, RAM oder Erweiterungskarten wird in diesem Handbuch nicht beschrieben. Anweisungen zu Einbau und Fehlersuche finden Sie im Handbuch des Mainboards. Bevor Sie fortfahren, prüfen Sie im Handbuch für den CPU-Kühler, ob vor der Mainboard-Installation irgendwelche Schritte zu unternehmen sind. Legen Sie das Gehäuse so hin, dass die offene Seite nach oben weist.
-
Seite 4: Installation Des Netzteils
An einem an den vorderen Ports befestigten Kabel befindet sich ein SATA-Stecker für die Verbindung mit einem standardmäßigen SATA-Anschluss auf Ihrem Mainboard. Damit können Sie Festplatten in externen Gehäusen wie dem Antec MX-1 mit der gleichen Geschwindigkeit betreiben wie interne Laufwerke. -
Seite 5: Anschluss Der Audio-Ports (Ac'97 Und Hda)
Suchen Sie nach den internen Audioanschlüssen von Mainboard und Soundkarte. Die Pinanordnung finden Sie in den zugehörigen Handbüchern. Flex-Antrieb Buchtsystem Das Twelve Hundred ist im vorderen Bereich mit zwolj externen 5,25”-Laufwerkein- schüben ausgestattet. In den unteren neun 5,25”-Schächten sind drei Festplatten- käfige vorinstalliert. Jeder Käfig nimmt drei übereinanderliegende 5,25”-Einschübe ein und bietet Platz für je drei Festplatten. - Seite 6 Installation von externen 5,25”-Laufwerken Hinweis: Die Festplattenkäfige nehmen drei übereinanderliegende Einschübe ein, was eine Installation größerer Laufwerke (z. B. CD-Laufwerk) unmöglich macht. Diesen Umstand sollten Sie vor der Montage berücksichtigen. Entfernen Sie beide Seitenabdeckungen (siehe dazu die Anweisungen unter „Vorbereitung und Aufstellung“). Entfernen Sie die Schrauben, mit denen die betrof- fenen Laufwerkabdeckungen seitlich am Gehäuse befestigt sind.
-
Seite 7: Kühlsystem 200Mm Big Boy-Lüfter
Überschuss zur rechten Seite des Gehäuses. Kühlsystem 200mm Big Boy-Lüfter: Jeder will ein cooles Gaming-System haben und deshalb hat Antec das Twelve Hundred mit einem 200mm Big Boy-Lüfter ausgestattet. Er verfügt über eine Dreistufenregelung, mit der Sie die Drehzahl wahlweise auf beste Laufruhe oder optimale Performance einstellen können. - Seite 8 0,96 W Die vorderen TriCool™-Lüfter mit LED: Das Twelve Hundred verfügt außerdem über drei 120 x 25mm TriCool™-Lüfter mit blauen LEDs, die vor den Festplattenkäfigen installiert sind und maximale Kühlung bieten sollen. Diese Lüfter sind so ausgerichtet, dass sie die Luft ins Gehäuse hineinblasen.
- Seite 9 Das Gehäuse bietet zwei zusätzliche optionale 120-mm-Lüfterhalterungen, eine für einen seitlichen (in der linken Seitenabdeckung) und eine für einen mittleren (auf der Rückseite des Festplattenkäfigs) Lüfter. Wir empfehlen dazu Antec 120mm TriCool™-Lüfter mit der Einstellung „Low“. Diese beiden Lüfter sind so zu installieren, dass die Luft in das Gehäuse hineingeblasen wird.
-
Seite 10: Die Wasserkühlplattform
Seitlicher Luftfilter – In der seitlichen Lüfterhalterung auf der Innenseite der Seitenabdeckung befindet sich ebenfalls ein Filter. Um ihn zu entfernen, öffnen Sie die Seitenabdeckung und ziehen bzw. schieben den Filter aus der Halterung. Von Zeit zu Zeit müssen die installierten Filter gereinigt werden. Wenn Sie das nicht tun, kann es zu einer Überhitzung und Instabilität des Systems kommen. - Seite 11 1-800-22ANTEC customersupport@antec.com Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2008 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China.
