Anschließen der USB-Ports
Hinweis: Bitte überprüfen Sie die Pinbelegung des USB-Headers im Handbuch des Mainboards
und vergewissern Sie sich, dass sie mit der Tabelle unten übereinstimmt.
1
2
9
10
Anschließen der Audio-Ports (AC'97 und HDA)
Im Lieferumfang befinden sich ein standardmäßiger 10-poliger Intel®-AC'97 und ein 10-
poliger Intel®-HDA (High Definition Audio) Stecker, von denen Sie entsprechend der
Mainboard-Spezifikation einen, aber nie beide zusammen verwenden können.
10
6
4
2
9
7
5
3
1
Suchen Sie nach den internen Audioanschlüssen von Mainboard und Soundkarte. Die
Pinanordnung finden Sie in den zugehörigen Handbüchern.
Installation von externen 5,25"-Laufwerken
1.
Entfernen Sie beide Seitenabdeckungen und den Frontrahmen (siehe dazu die
Anweisungen unter „Vorbereitung und Aufstellung").
2.
Entfernen Sie die Blende des Laufwerksschachts vom Rahmen.
3.
Schieben Sie das 5,25"-Laufwerk von vorne in den Schacht.
4.
Befestigen Sie es mit den mitgelieferten Schrauben.
5.
Verbinden Sie die passenden Strom und Schnittstellensteckverbinder von Netzteil und
Mainboard mit dem Gerät.
6.
Wiederholen Sie diesen Vorgang ggf. für weitere Laufwerke.

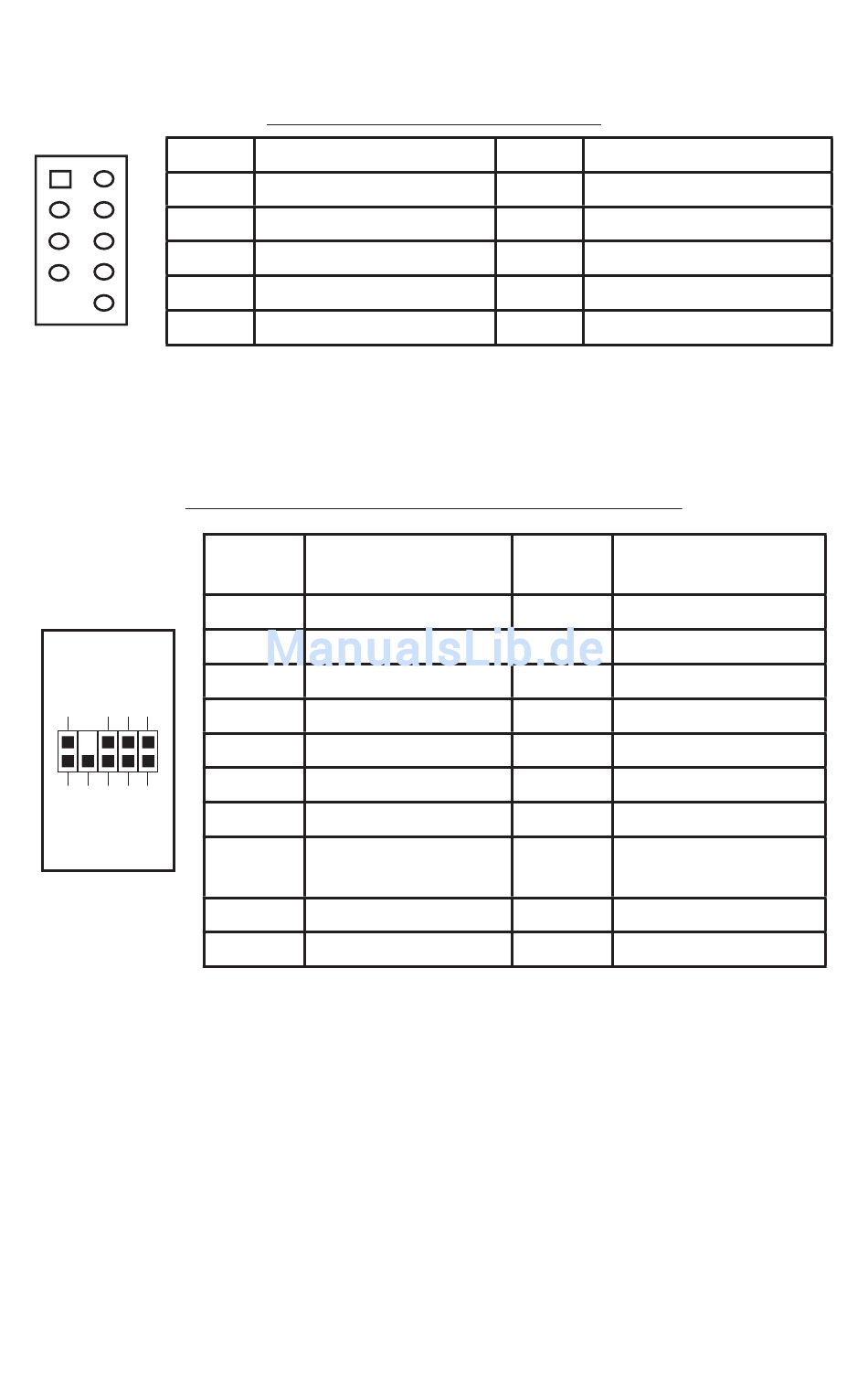

USB-Pinbelegung auf dem Mainboard
Pin
Signalbezeichnungen
1
USB Strom 1
3
Negatives Signal 1
5
Positives Signal 1
7
Masse 1
9
Fest (Kein Pin)
Pinbelegung für die Audioanschlüsse (HDA und AC'97)
Stiftbelegung
Stift
(HD AUDIO)
1
2
Analog-Masse
3
4
5
6
7
8
9
10
MIK2 (L)
MIK2 (R)
AVCC
Vorn rechts
MIC2_JD
F_IO_SEN
Fest
(kein Stift)
Vorn links
LINE2_JD
14
Pin
Signalbezeichnungen
2
USB Strom 2
4
Negatives Signal 2
6
Positives Signal 2
8
Masse 2
10
Unbelegter Pin
Stiftbelegung
Stift
(AC'97 AUDIO)
1
MIK-Eingang
2
Masse
3
MIK-Strom
4
Nicht belegt
5
Line Out (R)
6
Line Out (R)
7
Nicht belegt
8
(kein Stift)
9
Line Out (L)
10
Line Out (L)
Fest
