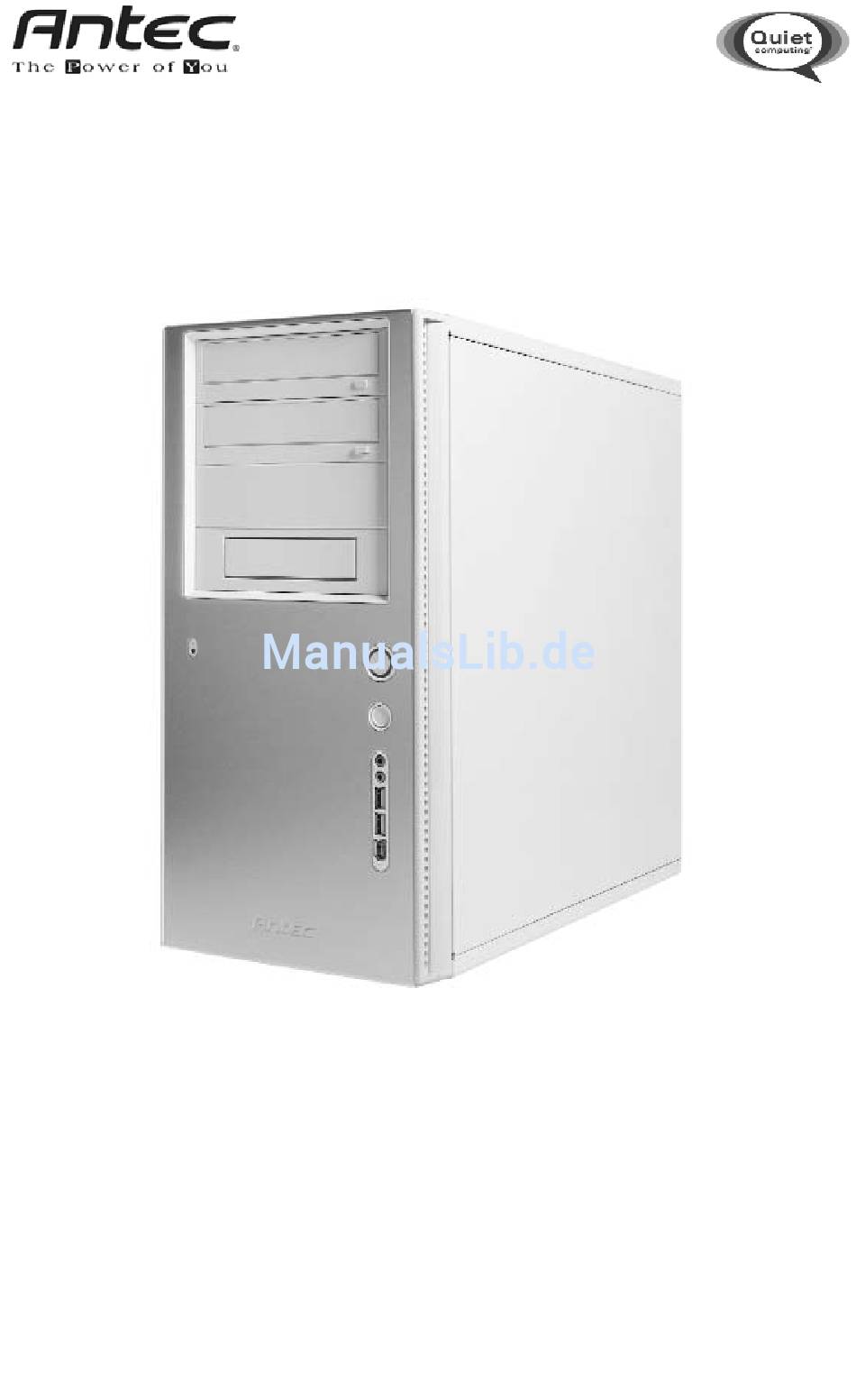

- Seite 1 User’s Manual Manuel de l’utilisateur Anwenderhandbuch Manuale per l’operatore Manual del usuario P150 Super Quiet Mini Tower Case...
- Seite 2 Die hohe Qualität der Produkte von Antec wird durch ständige Optimierung und Weiterentwicklung sichergestellt. Daher ist es möglich, dass Ihr neues Gehäuse in einigen Details nicht genau mit den Beschreibungen in dieser Bedienungsanleitung übereinstimmt. Dabei handelt es sich nicht um ein Problem, sondern vielmehr um eine Verbesserung. Alle in dieser Bedienungsanleitung genannten technischen Leistungsmerkmale, Beschreibungen und Abbildungen sind zum Zeitpunkt der Veröffentlichung korrekt.
- Seite 3 (O), wenn Ihr Computer abstürzt und Sie ihn nicht mithilfe des Soft-Schalters abschalten können. Advanced Cable Management System - Neo HE Netzteile sind mit dem fortschrittlichen Kabelmanagementsystem von Antec ausgestattet. Dadurch verwenden Sie nur die Kabel, die Sie auch brauchen, verbessern die Luftzirkulation und reduzieren das Kabelgewirr. Die Verpackung enthält außer dem Netzkabel noch folgende Kabel (siehe Bild 1):...
- Seite 4 Das Netzteil ist ausgestattet mit: 1. Ein hlautnetzteie mit fünf 6-poligen Ausgangs-Sockeln zur Verwendung mit den Kabelanschlüssen für Laufwerke und andere Peripheriegeräte. 2. Einem 4-poligen +12V Anschluss. 3. Einem 24-poligen, konfigurierbaren Hauptstromanschluss mit abnehmbarem 4-poligen Aufsatz für 20-polige Anwendungen. Advanced Cable Management System - Kabelsatz. 4.
- Seite 5 5. Zum Lieferumfang gehört auch ein Stecker für eine PCI Express Grafikkarte. Es ist der einzige 6-polige Stecker mit 3 gelben und drei schwarzen Drähten. Verbinden Sie den 6-poligen Stecker mit einem der 6-poligen Sockel am Netzteil und ggf. den mit "PCI-E" beschrifteten 6-poligen PCI Express Stromanschluss mit Ihrer PCI Express Grafikkarte.
- Seite 6 Sie beabsichtigen, den vorderen FireWire-Port an eine mit einem externen IEE 1394-Stecker ausgestattete IEEE 1394-Zusatzkarte anzuschließen, fordern Sie bitte beim Antec-Kundendienst (800) 22 ANTEC (Nordamerika) oder +31 (0) 10 462-2060 (Europa) einen Adapter an. Mit diesem können Sie den vorderen IEEE 1394-Port an den externen Stecker anschließen.
- Seite 7 Pinbelegung für den IEEE 1394-Stecker am Front-Bedienfeld Signalbezeichnungen Signalbezeichnungen TPA+ TPA– Masse Masse TPB+ TPB– +12V (Mit Sicherung) +12V (Mit Sicherung) Fest (Kein Pin) Masse Anschluss der Audio-Ports Am vorderen Lautsprecher- und Mikrofonanschluss befindet sich ein 10-poliger Intel-Standardstecker (7 einzelne Drähte mit Steckverbindungen). Wenn Ihr Motherboard den standardgemäßen Onboard-Audioanschluss von Intel unterstützt, können Sie den 10-poligen Stecker direkt ans Board anschließen.
- Seite 8 7. Wiederholen Sie diesen Vorgang für weitere zu installierende Geräte. 8. Setzen Sie den vorderen Lüfterkäfig wieder ein. Wenn Sie die optionalen 92 mm Gehäuselüfter installieren möchten, ist dies ein guter Zeitpunkt. Installationsanweisungen finden Sie im Abschnitt "Kühlung". Montage per Aufhängung Dies ist die ultimative Lösung für die Festplattenmontage und zur Reduzierung von Vibrationsgeräuschen.
- Seite 9 Im Lüfterkäfig vor den internen 3,5"-Laufwerken können zwei 92 mm Lüfter montiert werden. Die Lüfter sind so zu installieren, dass die Luft ins Gehäuse hineingeblasen wird. Es wird empfohlen, 92 mm TriCool Lüfter von Antec zu verwenden, um die ideale Balance zwischen geräuscharmer Leistung und maximaler Kühlung sicherzustellen. Weitere Informationen finden Sie auf unserer Website.
- Seite 10 Systemen, die rund um die Uhr laufen, muss die Prüfung/Pflege öfter durchgeführt werden als bei weniger häufig genutzten Rechnern) und den Umgebungsbedingungen ab.
-
Seite 11: Technical Support
+31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2005 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China. Version 1.0.2 8/05/2005...
