Hardware-Installationsanleitung
2.1 V
ORBEREITUNG UND
1.

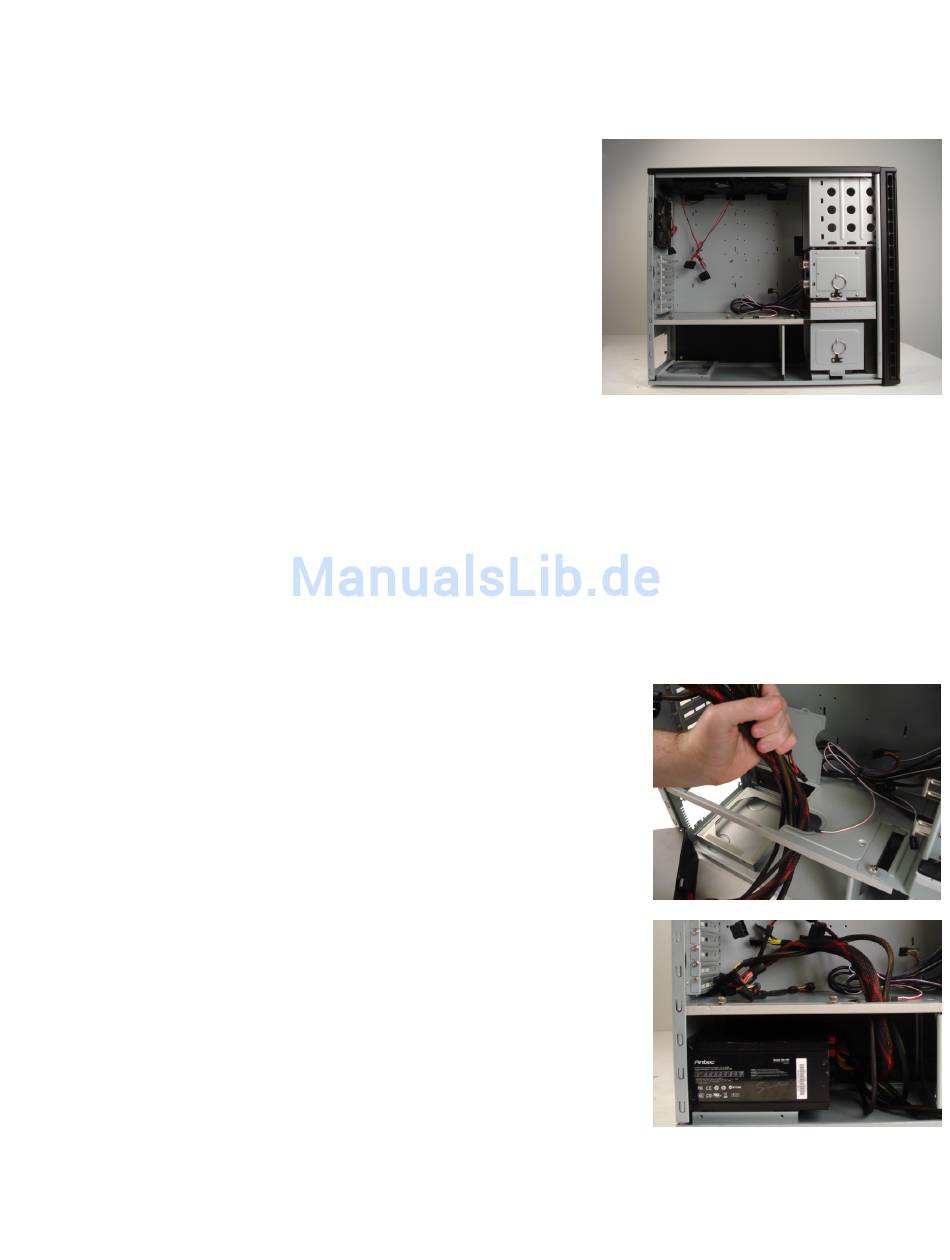

Platzieren Sie das Gehäuse aufrecht auf einer ebenen
Fläche, so dass die Rückseite zu Ihnen zeigt.
2.
Entfernen Sie die Rändelschrauben der rechten
Seitenabdeckung. Fassen Sie sie dann oben und unten
an und schieben bzw. ziehen Sie sie nach hinten heraus
3.
Verfahren Sie ebenso mit der linken Seitenabdeckung.
Hinweis: Verwenden Sie zum Öffnen oder Anheben der
Abdeckung nicht Ihre Fingernägel.
Das Gehäuseinnere verfügt über zwei separate Kammern, und zwar eine obere Kammer für Mainboard,
von außen zugängliche Laufwerke und Festplatten sowie eine untere Kammer für das Netzteil und
zusätzliche Festplatten. Im Inneren des Gehäuses sollten sich zudem verschiedene Kabel mit markierten
Steckern (USB, PWR etc.), eine installierte E/A-Platine, je ein Satz Laufwerkschienen für ein 5,25-Zoll-
und ein Floppy-Laufwerk sowie im oberen HDD-Käfig eine Tüte mit weiterer Hardware (Schrauben,
Messing-Abstandshalter, Ersatz-Silikonunterlagen etc.) befinden.
2.2
I
NSTALLATION DES
Die meisten Netzkabel lassen sich über das spezielle Kabelmanagementfach hinter dem Mainboard
verlegen. Kürzere Kabel können Sie direkt durch die Öffnung zur Mainboard-Kammer führen.
1. Entfernen Sie beide Seitenabdeckungen.
2. Wenn Sie ein Serie CP Netztteil installieren, müssen Sie zunächst die
Adapterplatte entfernen.
3. Schieben Sie dann das Netzteil ins Gehäuse. Wenn Sie das spezielle
Kabelmanagementfach hinter dem Mainboard nicht verwenden,
führen Sie die Kabel durch die abgedeckte Öffnung. Dadurch
verkürzen Sie nicht nur den Kabelweg, sondern verbessern auch die
Luftzirkulation im Netzteilfach.
Hinweis: Netzteile mit unten liegenden Lüftern müssen umgekehrt
installiert werden. Entsprechende Montagebohrungen sind auch für
diese Variante vorhanden.
4. Befestigen Sie das Netzteil mit Hilfe der beiliegenden Schrauben an
der Gehäuserückseite.
A
UFSTELLUNG
N
ETZTEILS
4
