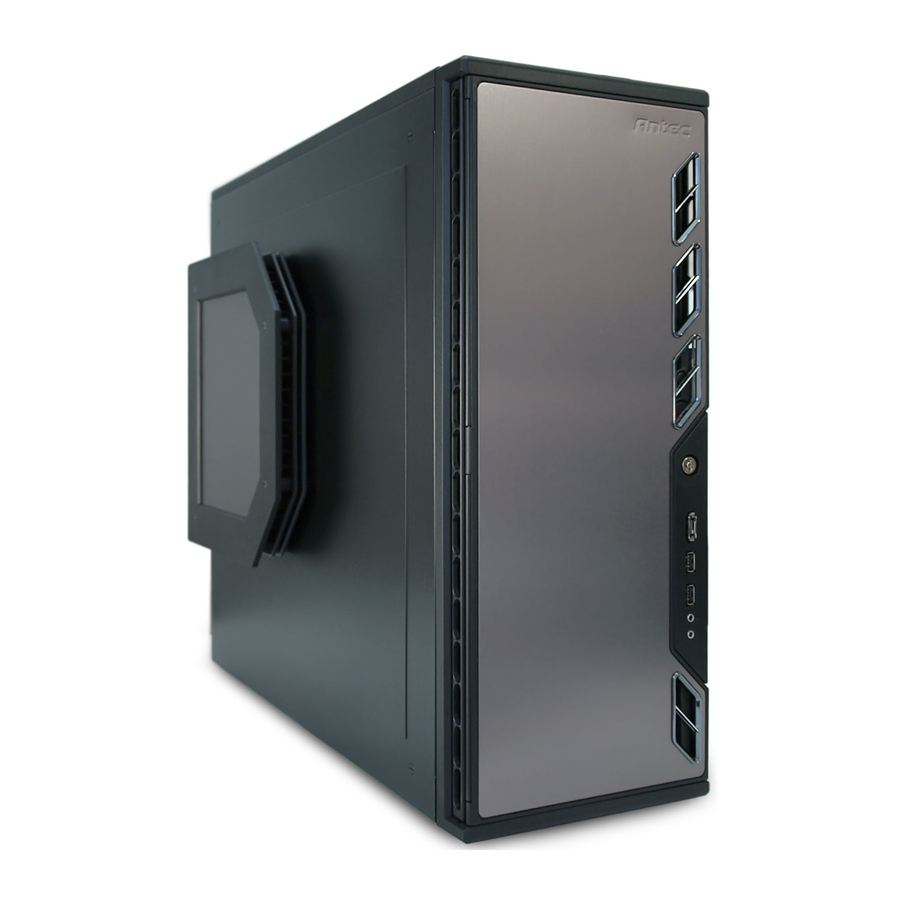

Antec P193 Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Antec P193
Inhaltszusammenfassung für Antec P193
- Seite 1 P193 ENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
NHALTSVERZEICHNIS INLEITUNG Technische Daten…………………………………………………………………………………………. 3 Lageplan…………………………………………………………………….…………………………………. 3 ARDWARE NSTALLATIONSANLEITUNG Vorbereitung und Aufstellung……………………………………………………………………… 4 Installation des Netzteils………………………………………………………………………………. 4 Serie CP Netzteilhalter…………………………………………………………………………………. 5 Kabelmanagement………………………………………………………………………………………. 5 Installation des Mainboards…………………………………………………………………………. 5 Installation von externen 3,5” Geräten………………………………………………………… 6 Installation von externen 3,5-Zoll-Geräten………………………………………………….. 7 Installation von externen 5,25-Zoll-Geräten………………………………………………… 7 E/A-E NSCHLUSS DER FRONTSEITIGEN INGÄNGE... - Seite 3 Installation des Motherboards sowie der Peripherie-Geräte konsultieren Sie bitte die Nutzerhandbücher der jeweiligen Komponenten. Das Modell P193 wird ohne Netzgerät verkauft. Stellen Sie sicher, dass das von Ihnen gewählte Netzgerät zu Ihren Computerkomponenten passt und sein Stromkabelbaum lang genug ist, um auch Ihr Motherboard und die Peripherie-Geräte zu erreichen.
-
Seite 4: Technische Daten
ECHNISCHE ATEN Gehäusetyp Advanced Mid Tower Farbe Blaugrau-Metallic Abmessungen 514mm (H) x 205mm (W) x 590mm (D) * Erforderlicher Breitenabstand beträgt 9,5” wegen der Kühlung an der Seitenabdeckung 20.25" (H) x 8.1" (W) x 23.25" (D) Gewicht 35.8 lbs / 16.25 kg Kühlung 1 x 120mm TriCool-Abluftlüfter hinten 2 x 140mm TriCool-Abluftlüfter oben... -
Seite 5: Hardware-Installationsanleitung
Hardware-Installationsanleitung 2.1 V ORBEREITUNG UND UFSTELLUNG Platzieren Sie das Gehäuse aufrecht auf einer ebenen Fläche, so dass die Rückseite zu Ihnen zeigt. Entfernen Sie die Rändelschrauben der rechten Seitenabdeckung. Fassen Sie sie dann oben und unten an und schieben bzw. ziehen Sie sie nach hinten heraus Verfahren Sie ebenso mit der linken Seitenabdeckung. -
Seite 6: Serie Cp Netzteilhalter
CP N ERIE ETZTEILHALTER Ihr Antec P193 Gehäuse ist mit einem Montageadapter ausgestattet, in dem Sie entweder ein standardmäßiges Netzteil oder das Hochleistungsmodell Serie CP von Antec installieren können. Im letzteren Fall müssen Sie diesen mit standardmäßigen Kreuzschlitzschrauben befestigten Adapter entfernen. -
Seite 7: Installation Von Externen 3,5" Geräten
3,5” G NSTALLATION VON EXTERNEN ERÄTEN Klappen Sie die Vordertür aus, so dass sie parallel mit der Seitenabdeckung des Gehäuses ist (270 Grad). Hinter der Tür finden Sie fünf Einschübe für externe Laufwerke, 4 x 5,25” und 1 x 3,5. Das Gehäuseinnere birgt zwei 3,5”-Laufwerkkäfige, die Platz für bis zu sechs Festplatten bieten. -
Seite 8: Installation Von Externen 3,5-Zoll-Geräten
2.7 I 3,5-Z NSTALLATION VON EXTERNEN ERÄTEN Das Gehäuse verfügt über einen Einschub für ein externes 3,5-Zoll-Laufwerk. Entfernen Sie vorsichtig die Kunststoffabdeckung und das Metallblech vom Laufwerkeinschub. Nehmen Sie ein Paar 3,5-Zoll-Laufwerkschienen aus dem Werkzeugbeutel. Montieren Sie die Schienen zu beiden Seiten des Geräts. Achten Sie dabei darauf, dass der metallene Teil außen abgewinkelt ist und zur Vorderseite des Geräts weist. -
Seite 9: Anschluss Der Frontseitigen E/A-Eingänge
An einem an den vorderen Ports befestigten Kabel befindet sich ein SATA-Stecker für die Verbindung mit einem standardmäßigen SATA-Anschluss auf Ihrem Mainboard. Damit können Sie Festplatten in externen Gehäusen wie das Antec MX-1 mit der gleichen Geschwindigkeit betreiben wie interne Laufwerke. -
Seite 10: Schalter- Und Led-Anschlüsse
LED-A CHALTER NSCHLÜSSE Am Frontpanel finden Sie LED- und Schalterkabel für Netz, Reset-Taste und HDD-Betriebsleuchten, die Sie mit den passenden Anschlüssen auf Ihrem Mainboard verbinden müssen. Die Pinanordnung finden Sie im zugehörigen Handbuch. Die positiven (+) Drähte für die LEDs sind farbig, die negativen (-) weiß... -
Seite 11: Kühlsystem
Kühlsystem ™-L ÜFTER TriCool™-Lüfter hinten/oben - Im Gehäuse vorinstalliert sind hinten bzw. oben je ein 120mm bzw. zwei 140mm TriCool™-Lüfter. Sie sind mit einem Auswahlschalter ausgestattet, mit dem Sie zwischen leisem Betrieb, Leistungsbetrieb und maximalem Kühlbetrieb wählen können. Die Standard-Drehzahleinstellung ist „Low“... -
Seite 12: Optionale Lüfter
Hinweis: Die Mindestspannung zum Starten eines 120mm TriCool™-Lüfters beträgt 5 V. Wir empfehlen, die Lüfterdrehzahl auf „High” zu stellen, wenn Sie den Lüfter an eine Lüfterregelvorrichtung oder an den bei manchen Antec-Netzteilen vorhandenen Fan Only-Stecker anschließen. Mit dieser Vorrichtung regulieren Sie die Drehzahl durch Variieren der zugeführten Spannung. -
Seite 13: Waschbare Luftfilter
Hinweis: Wenn Sie auf hohe Laufruhe Wert legen und keine zusätzliche Kühlung benötigen, sollten Sie die optionalen Lüfter NICHT installieren. Sollten Sie sich trotzdem dafür entscheiden, empfehlen wir 120mm TriCool™-Lüfter von Antec mit der Einstellung „Low”. ASCHBARE UFTFILTER Hinter den Frontgittern bzw. dem Gitter des seitlichen 200mm Big Boy™-Lüfters befindet sich je ein Luftfilter. - Seite 14 Fax: +31 (0) 10 437-1752 Kunden-Support: USA und Kanada 1-800-22ANTEC customersupport@antec.com Europa +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2009 Antec, Inc. Alle Rechte vorbehalten. Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Teilweise oder gänzliche Wiedergabe ohne schriftliche Genehmigung ist untersagt.
