Antec P180B Anwenderhandbuch
Verwandte Anleitungen für Antec P180B
Inhaltszusammenfassung für Antec P180B

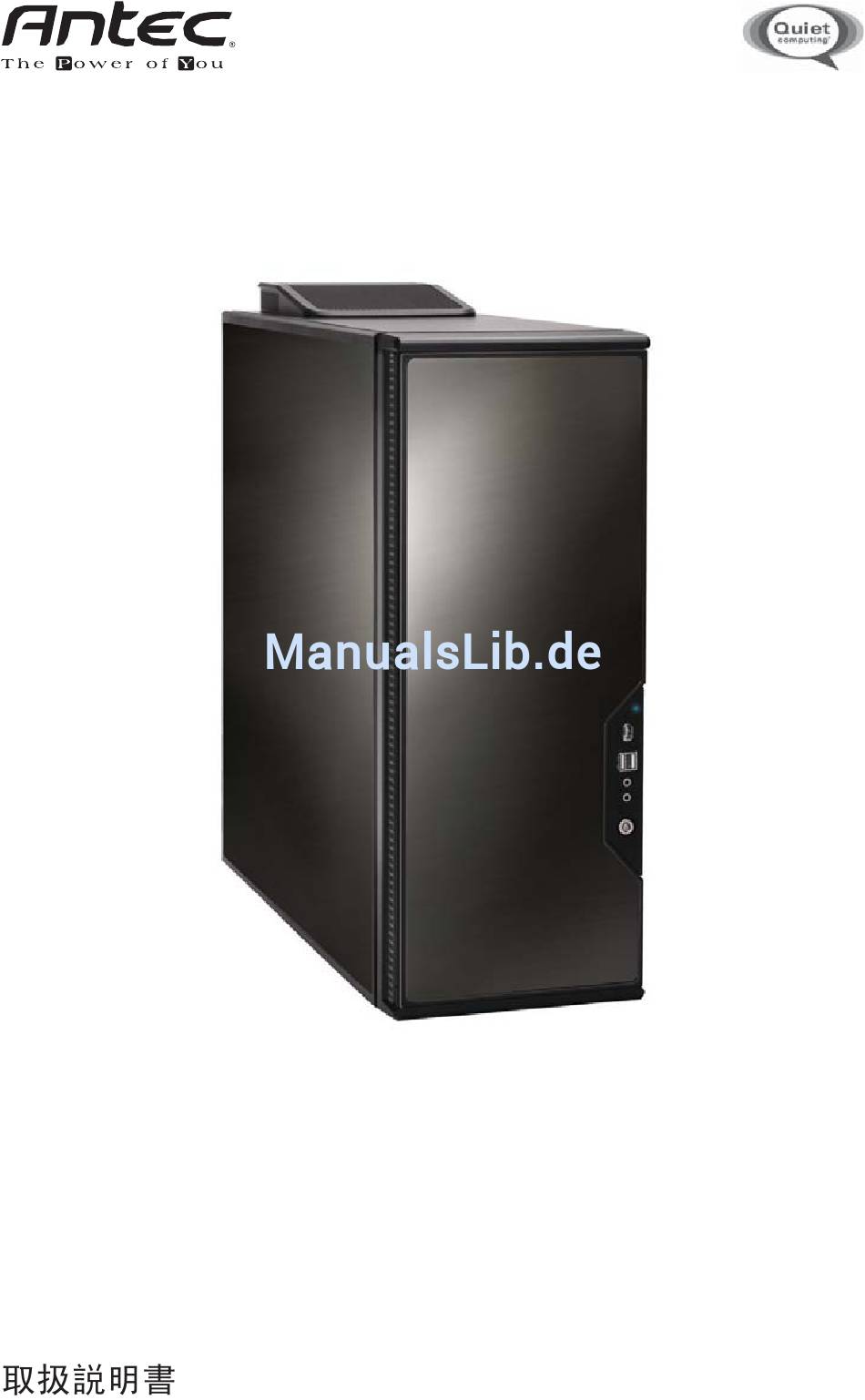

- Seite 1 P180B User’s Manual Manuel de l’utilisateur Anwenderhandbuch Manuale per l’operatore Manual del usuario...
-
Seite 2: Haftungsausschluss
Sie in den Benutzerhandbüchern dieser Komponenten und Laufwerke. P180B Benutzerhandbuch Das P180B wird ohne Netzteil geliefert. Wählen Sie ein Produkt, das kompatibel mit Ihrem Motherboard und anderen Peripheriegeräten ist und über entsprechend genügend Leistung verfügt. Wir empfehlen unsere mit dem neuesten ATX-Standard konforme Neo HE oder TruePower 2.0 Netzteile, die beste... - Seite 3 Wenn diese nicht mit dem Intel-Standard übereinstimmt, fordern Sie beim Hersteller des Motherboards einen Adapter an. Oder bestellen Sie einen USB- Adapter beim Antec Kundendienst unter (800) 22ANTEC (Nordamerika) bzw. +31 (0) 10.462-2060 (Europa). Mit diesem Adapter können Sie den vorderen USB-Anschluss Pin für Pin mit Ihrem Motherboard verbinden.
- Seite 4 übereinstimmt. Wenn Sie beabsichtigen, den vorderen FireWire-Port an eine mit einem externen IEEE 1394-Stecker ausgestattete IEEE 1394-Zusatzkarte anzuschließen, fordern Sie bitte beim Antec-Kundendienst (800) 22ANTEC (Nordamerika) oder +31 (0) 10.462-2060 (Europa) einen Adapter an. Mit diesem Adapter können Sie den vorderen IEEE 1394-Port an den externen Stecker anschließen.
- Seite 5 Installation von 3,5“ Geräten Klappen Sie die Fronttür aus. Sie können die Tür bis zu 270 Grad ausschwingen, so dass sie parallel mit der Seitenabdeckung des Gehäuses ist. Hinter der Tür fin- den Sie fünf externe Laufwerkeinschübe, 4x 5,25” und 1x3,5”. Im Innern des Ge- häuses befinden sich zwei 3,5”...
-
Seite 6: Installation Des Netzteils
6. Schließen Sie einen kleinen 4-poligen Anschluss des Netzteils an den 4-poligen Stecker des Floppy-Laufwerks an. Installation von 5,25“ Geräten Das P180B verfügt über vier 5,25” Laufwerkeinschübe. 1. Entfernen Sie vorsichtig Plastikabdeckung und Metallblech vom Laufwerkeinschub. 2. Montieren Sie die Schienen auf beiden Seiten des 5,25” Geräts. Dabei sollte der metallene Teil nach vorne zeigen und nach außen abgewinkelt sein. - Seite 7 9. Befestigen Sie dann die Schiebeblenden mithilfe der Rändelschrauben. Kühlsystem Der TriCool™-Lüfter: Das P180B wird mit drei installierten 120mm TriCool™-Lüftern geliefert. Diese Lüfter verfügen über einen Auswahlschalter, mit dem Sie zwischen leisem Betrieb, Leistungsbetrieb und maximalem Kühlbetrieb wählen können. Werkseitig wurde für die 120mm Lüfter oben bzw.
- Seite 8 Technische Daten: Abmessungen: 120 x 120 x 25,4 mm Nennspannung: DC 12V Betriebsspannung: 10,2V ~ 13,8V Drehzahl Eingangss- Luftfluss Statischer Geräusch- Eingangs- pannung Druck pegel leistung High 0,24 A 2,24 m³ 2,54 mm-H2O 30 dBA 2,9 W 2000 (Max.) / min (79 (0, 10 Zoll U/MIN CFM)
- Seite 9 Wir raten DRINGENDST von der Installation der beiden optionalen Lüfter ab, da sie für zusätzliche Laufgeräusche sorgen. Sollten Sie sich trotzdem dafür entscheiden, empfehlen wir 120 mm TriCool-Lüfter von Antec mit der Einstellung Low. Der abwaschbare Luftfilter Hinter den Frontgittern befinden sich zwei Luftfilter. Von Zeit zu Zeit müssen Sie diese reinigen.
- Seite 10 Europe +31 (0) 10 462-2060 europe.techsupport@antec.com www.antec.com © Copyright 2006 Antec, Inc. All rights reserved. All trademarks are the property of their respective owners. Reproduction in whole or in part without written permission is prohibited. Printed in China. Version 1.0.1 02/21/2006...
