Bender CMD420-DM Handbuch
Stromüberwachungsgerät mit analogem ausgangssignal zur überwachung von 3ac-strömen mittels stromwandler auf über- oder unterstrom oder im fensterbetrieb auf über- und unterstrom software-version cmd420-dm: d287 v1.1x software-version cmd421-dm: d294 v1.1x
Inhaltsverzeichnis
Quicklinks

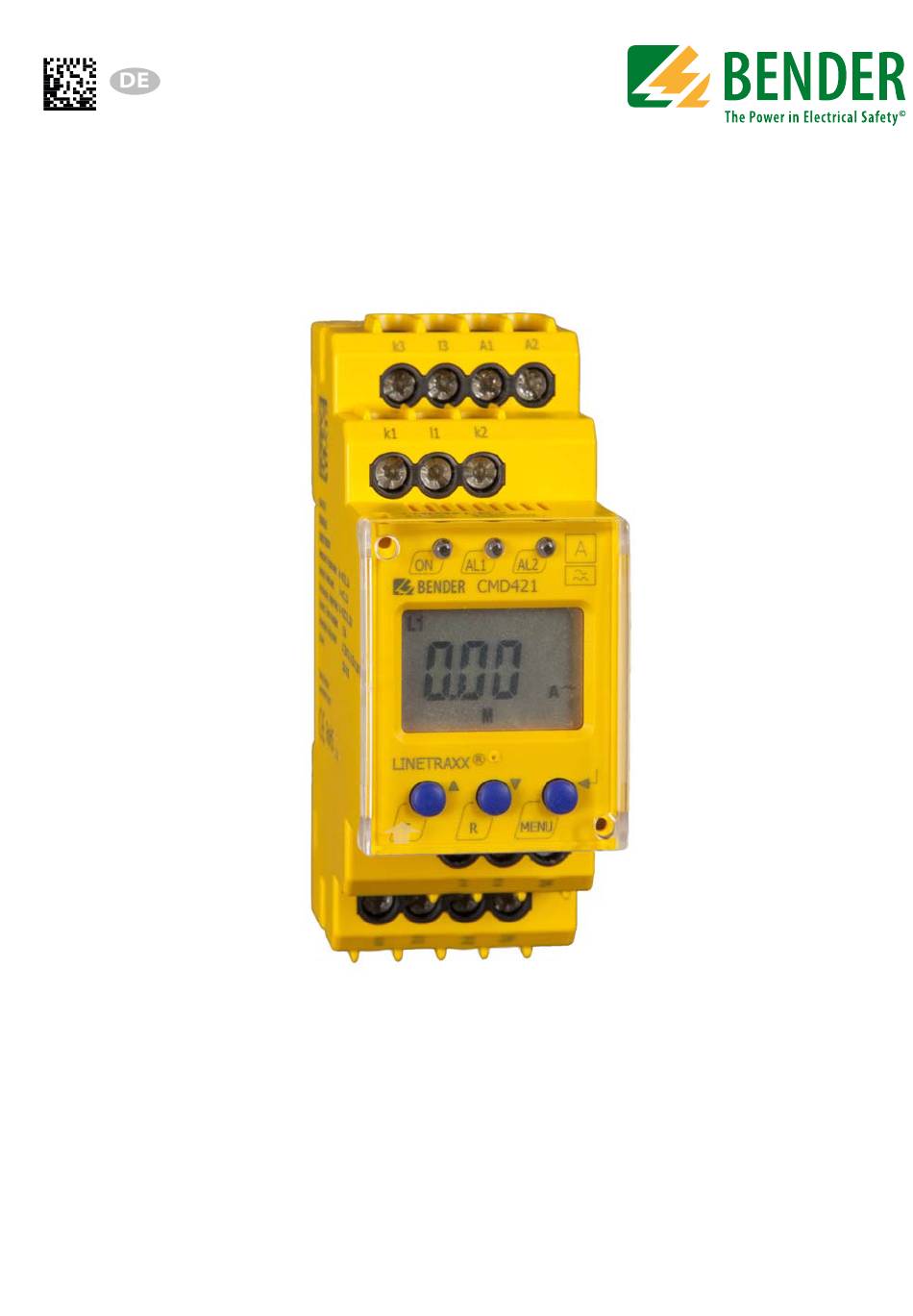

Handbuch
CMD420-DM
CMD421-DM
Stromüberwachungsgerät mit analogem Ausgangssignal
zur Überwachung von 3AC-Strömen mittels Stromwandler auf
Über- oder Unterstrom
oder im Fensterbetrieb auf Über- und Unterstrom
Software-Version CMD420-DM: D287 V1.1x
Software-Version CMD421-DM: D294 V1.1x
CMD420_421-DM_D00224_01_M_XXDE/08.2016
Inhaltsverzeichnis
Verwandte Anleitungen für Bender CMD420-DM
Inhaltszusammenfassung für Bender CMD420-DM
- Seite 1 Handbuch CMD420-DM CMD421-DM Stromüberwachungsgerät mit analogem Ausgangssignal zur Überwachung von 3AC-Strömen mittels Stromwandler auf Über- oder Unterstrom oder im Fensterbetrieb auf Über- und Unterstrom Software-Version CMD420-DM: D287 V1.1x Software-Version CMD421-DM: D294 V1.1x CMD420_421-DM_D00224_01_M_XXDE/08.2016...
- Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ..................... 7 Hinweise zur Benutzung des Handbuchs ..........7 Technische Unterstützung: Service und Support ......... 8 1.2.1 First-Level-Support ..................8 1.2.2 Repair-Service ....................8 1.2.3 Field-Service ....................... 9 Schulungen ..................... 10 Lieferbedingungen ..................10 Kontrolle, Transport und Lagerung ............10 Gewährleistung und Haftung .............. - Seite 4 Inhaltsverzeichnis 3.2.9 Menüpunkt AnA für die Schnittstellenkonfiguration ...... 18 3.2.10 Passwort-Schutz (on, OFF) ................. 19 3.2.11 Werkseinstellung FAC .................. 19 3.2.12 Übersetzungsverhältnis der Stromwandler ......... 19 4. Montage, Anschluss und Inbetriebnahme ..........21 Das Gerät montieren ..................21 Das Gerät anschließen ................. 22 Inbetriebnahme .....................
- Seite 5 Inhaltsverzeichnis 6. Technische Daten ..................39 Tabellarische Daten ..................39 Strom- und Spannungsverläufe der analogen Schnittstelle ..44 Normen, Zulassungen und Zertifizierungen ........45 Modifikationsaufkleber ................45 Bestellangaben ....................46 CMD420_421-DM_D00224_01_M_XXDE/08.2016...
-
Seite 7: Wichtig Zu Wissen
1. Wichtig zu wissen 1.1 Hinweise zur Benutzung des Handbuchs Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet. -
Seite 8: Technische Unterstützung: Service Und Support
Nutzung des Produktes behilflich sein sollen. Dieses Handbuch wurde mit größtmöglicher Sorgfalt erstellt. Dennoch sind Fehler und Irrtümer nicht vollständig auszuschließen. Bender übernimmt kei- nerlei Haftung für Personen- oder Sachschäden, die sich aus Fehlern oder Irr- tümern in diesem Handbuch herleiten. -
Seite 9: Field-Service
Geräte für den Reparaturservice senden Sie bitte an folgende Adresse: Bender GmbH, Repair-Service, Londorfer Str. 65, 35305 Grünberg 1.2.3 Field-Service Vor-Ort-Service für alle Bender-Produkte Inbetriebnahme, Parametrierung, Wartung, Störungsbeseitigung für Benderprodukte Analyse der Gebäudeinstallation (Netzqualitäts-Check, EMV-Check, Thermografie) Praxisschulungen für Kunden... -
Seite 10: Schulungen
Wichtig zu wissen 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender-de.com -> Fachwissen -> Seminare. 1.4 Lieferbedingungen Es gelten die Liefer- und Zahlungsbedingungen der Firma Bender. -
Seite 11: Gewährleistung Und Haftung
Wichtig zu wissen 1.6 Gewährleistung und Haftung Gewährleistung- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Geräts. Unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten ... -
Seite 12: Entsorgung
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Her- steller zurückgenommen und einer fachgerechten Entsorgung zuge- führt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Homepage unter www.bender-de.com -> Service & Support. CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 13: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. -
Seite 14: Bestimmungsgemäße Verwendung
Sicherheitshinweise 2.3 Bestimmungsgemäße Verwendung Das Stromüberwachungsgerät CMD420-DM bzw. CMD421-DM überwacht ein dreiphasiges oder auch drei verschiedene einphasige AC-Systeme auf Un- ter- oder Überstrom, im Fensterbetrieb auf Unter- und Überstrom. Zur Erfas- sung der Ströme sind drei externe Standardstromwandler gemäß Anschluss- plan anzuschließen. -
Seite 15: Funktion
Unter- oder Überstromüberwachung in AC-Netzen, Stromüber- wachung mit Fensterfunktion Stromüberwachung mittels Standardstromwandler: x/ 1A (CMD420-DM), x/ 5A (CMD421-DM) 1 analoges Ausgangssignal verfügbar, wahlweise als normierter Strom oder normierte Spannung Digitale Messwertanzeige über multifunktionales LC-Display ... -
Seite 16: Fensterfunktion
Funktion (Ansprechwert zuzüglich Hysterese) erlöschen die Alarm-LEDs. Ist die Fehler- speicherung aktiviert, bleiben die Alarm-LEDs im Alarmzustand, bis die Reset- Taste R betätigt wird. 3.2.1 Fensterfunktion Mit Hilfe dieser Betriebsart kann der gemessene Strom auf zwei Ansprech- werte, Unter- und Überstrom, überwacht werden. Im Menü... -
Seite 17: Funktionsstörung
Alarm-Relais. Über das Menü out kann eines von 3 Ausgangssignalen ausgewählt werden. Dem mittels Menü ausgewählten Signal ist ein bestimm- ter Ausgang fest zugeordnet, nur dieser darf beschaltet werden: Ausgangssignal Klemme Anwendungszweck Stromausgang für Bender- DC 0…400 μA μA Messinstrumente der Baureihe 96x Normierter Stromausgang DC 0/4…20 mA... -
Seite 18: Menüpunkt Ana Für Die Schnittstellenkonfiguration
Funktion 3.2.9 Menüpunkt AnA für die Schnittstellenkonfiguration Display Messgröße 100-% -Wert CMD420-DM größter Strom aus > L1L2L3 I 0,30 A einstellbar von 0,1…1 A x n L1,L2 oder L3 kleinster Strom aus < L1L2L3 I 0,30 A einstellbar von 0,1…1 A x n... -
Seite 19: Passwort-Schutz (On, Off)
Auslieferungszustand zurückgesetzt. 3.2.12 Übersetzungsverhältnis der Stromwandler Das Übersetzungsverhältnis der Stromwandler muss als Faktor n im Menü „Set“ eingestellt werden. Das CMD420-DM benötigt Stromwandler mit einem Übersetzungsverhältnis von n = x/1A. Das CMD421-DM benötigt Stromwandler mit einem Übersetzungsverhältnis von n = x/5A. - Seite 20 Ansprechwertgrenzen im Alarm-Menü. Er ist der Multiplika- tor des Nennansprechbereichs! Einstellbarer Ansprechwert = Nennansprechwert x Faktor n Ergibt die Berechnung des einstellbaren Ansprechwertes mehr als drei Stel- len, werden die ersten drei Stellen ohne Rundung angezeigt. Ansprechwertbereich CMD420-DM Faktor min. max. 1…9 0,10…1,00 A...
-
Seite 21: Montage, Anschluss Und Inbetriebnahme
4. Montage, Anschluss und Inbetriebnahme Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ... -
Seite 22: Das Gerät Anschließen
Montage, Anschluss und Inbetriebnahme Montage auf Hutschiene: Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraub-Befestigung: Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich, siehe Bestellinformation) mittels Werkzeug in eine über das Gehäuse hinaus ragen- de Position. -
Seite 23: Inbetriebnahme
Montage, Anschluss und Inbetriebnahme Beachten Sie die Skizze für den Leiter- Anschluss an Federklemmen. Klemme Anschlüsse Anschluss an die Versor- A1, A2 gungsspannung U k1, l1 Anschluss an die zu über- k2, l2 wachenden Leiter mittels k3, l3 Stromwandler gemeinsamer Pluspol der analogen Schnittstelle μA Stromausgang 0…400 μA mA Stromausgang 0/4…20 mA... -
Seite 24: Werkseinstellung
CMD421-DM Ansprechwert Überstrom I1 (Vorwarnung) 0,75 A (50 % von I2) Ansprechwert Überstrom I2 (Alarm) 1,50 A 100-%-Bezug des analogen Ausgangs I > 1,50 A CMD420-DM / CMD421-DM Hysterese: 15 % Fehlerspeicher M: aktiviert (on) Analoger Schnittstellentyp 0…20 mA Anlaufverzögerung: t = 0,5 s Überwachungsfunktion:... -
Seite 25: Bedienung Und Einstellung
5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Ele- Genutzte Display-Elemente Funktion ment Werte der Messeingänge k1/l1, L1, L2, k2/l2, k3/l3 Übersetzungsfaktor für externen Stromwandler Unterstrom I1 oder I2 < I12 Überstrom I1 oder I2 > I12 Anlaufverzögerung t Ansprechwert-Hysterese in %; I Hys %, Hys im Standard-Betrieb: Messwert im Hysteresebereich nach Alarm... -
Seite 26: Funktion Der Bedienelemente
Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment Betriebs-LED, grün LED Alarm 1 leuchtet ( gelb): Ansprechwert 1 erreicht LED Alarm 2 leuchtet (gelb): Ansprech- wert 2 erreicht Übersetzungsverhältnis n > 1; AL1 AL2 I = 1,6 A = Wert am Messeingang k1/l1; 1,6 A Fehlerspeicher aktiv Test-Taste (>... -
Seite 27: Menüstruktur
Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine Display-nahe Dar- stellung verwendet. Über das Untermenü AnA kann der 100-%-Bezug des analogen Ausgangs verändert werden. Die verschiedenen Funktionen des Analogausgangs sind zu aktivieren oder deaktivieren. -
Seite 28: Display Im Standard-Betrieb
Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung Bereichsumschaltung: Hi= Überstrom, (Geräte- I 12 In = Fensterfunktion, steuerung) Lo = Unterstrom Übersetzungsverhältnis externer Stromwandler Parametereinstellung über Passwort Werkseinstellung ausführen Funktion gesperrt Software-Version ausgeben Historienspeicher für ers- ten Alarmwert, löschbar 5.4 Display im Standard-Betrieb In der Werkseinstellung wird der aktuell gemessene Strom von Messkanal L1... -
Seite 29: Display Im Menü-Betrieb
Bedienung und Einstellung Im Standard-Betrieb ist die Anzeige mittels Aufwärts- / Abwärts-Taste umschaltbar auf die aktuellen Mess- und Ansprechwerte. 5.5 Display im Menü-Betrieb Menü-Struktur t >1,5 s t > 1,5 s t < 1,5 s t < 1,5 s t > 1,5 s CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 30: Parameter Abfragen Und Einstellen: Übersicht
Bedienung und Einstellung 5.5.1 Parameter abfragen und einstellen: Übersicht Menü- Einstellbarer Parameter punkt Ansprechwerte abfragen und einstellen: – Alarm I2 (AL2), (Unter-, Überstrom oder Fensterfunktion im Menü SEt/I einstellen) – Vorwarnung I1 (AL1), (X % von I2) – Hysterese der Ansprechwerte vorgeben: Hys I12 Fehlerspeicher und Alarm-Relais konfigurieren: –... -
Seite 31: Einstellen Der Parameter
Bedienung und Einstellung Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts für Überstrom > I1 beschrieben. Vorausgesetzt wird, dass im Menü SEt/I der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung). So gehen Sie vor: 1. Drücken Sie die Taste MENU/Enter länger als 1,5 s. Im Display erscheint das blinkende Kürzel AL. -
Seite 32: Ansprechwerte Für Überstrom Einstellen
Bedienung und Einstellung 5.5.3 Ansprechwerte für Überstrom einstellen: - Ansprechwert I2 (Überstrom) - Ansprechwert I1 (Überstrom) - Hysterese (Hys) der Ansprechwerte I1, I2 Ansprechwert I2 erhöhen (Beispiel: Überstrom) Ansprechwert I1 erhöhen (Vorwarnung Überstrom) Ansprechwert Hysterese einstellen CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 33: Fehlerspeicher Auf Den Modus Con Umstellen
Bedienung und Einstellung 5.5.4 Fehlerspeicher auf den Modus con umstellen 5.5.5 Typ der Analogschnittstelle auswählen Analogschnittstelle I = 4…20 mA auswählen >1,5 s Analogschnittstelle U = 0…10 V auswählen CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 34: 100-%-Bezug Der Analogschnittstelle Einstellen
I2 (AL) oder einen frei einstellbaren Wert gekoppelt wird. Werkseinstellung = Kopplung an den größten, frei einstellbaren, Strom durch L1, L2 oder L3 mit 0,30 A (CMD420-DM) bzw. 1,5 A (CMD421-DM). Die frei einstellbaren Werte liegen beim CMD420-DM zwischen 0,1…1 A, beim CMD421-DM zwischen 0,5…5 A. -
Seite 35: Anlaufverzögerung T Einstellen
Bedienung und Einstellung 5.5.7 Anlaufverzögerung einstellen Sie können eine Anlaufverzögerung t (0…300 s) für den Gerätestart vorgeben. >1,5 s 5.5.8 Von Überstrom-Betrieb auf Fensterbetrieb wechseln Mit diesem Menüpunkt wählen Sie aus, ob die Ansprechwerte des Geräts für den Überstrom- (HI) oder den Unterstrom-Betrieb (Lo) gelten. Als dritte Mög- lichkeit kann der Fensterbetrieb (In) ausgewählt werden. -
Seite 36: Werkseinstellung Und Passwort-Schutz
Bedienung und Einstellung 5.5.10 Werkseinstellung und Passwort-Schutz Mit Hilfe dieses Menüs können Sie den Passwort-Schutz einschalten, das Pass- wort ändern oder den Passwort-Schutz abschalten. Außerdem können Sie das Gerät auf die Werkseinstellungen zurücksetzen. a) Passwortschutz aktivieren >1,5 s b) Passwort ändern >1,5 s CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 37: Werkseinstellung Wiederherstellen
Bedienung und Einstellung c) Passwortschutz deaktivieren >1,5 s 5.5.11 Werkseinstellung wiederherstellen ..CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 38: Abfrage Von Geräteinformationen
Bedienung und Einstellung 5.5.12 Abfrage von Geräteinformationen Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine kön- nen Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswäh- len..5.5.13 Abfrage des Historienspeichers Der Historienspeicher wird über das Menü... -
Seite 39: Technische Daten
Bemessungs-Stoßspannung / Verschmutzungsgrad ..................4 kV / III Basisisolierung zwischen:............... (k1, l1, k2, l2, k3, l3) - (A1, A2), (M+, μA, mA, V) Spannungsprüfung nach IEC 61010-1........................ 2,21 kV Versorgungsspannung CMD420-DM-D-1, CMD421-DM-D-1: ..........................Versorgungsspannung U ....................AC 16…72 V / DC 9,6…94 V Frequenzbereich U ............................. - Seite 40 Technische Daten Ansprechwerte CMD420-DM Unterstrom Lo < I (Alarm 2) n = 1 ....................AC 0,1…1 A (0,3 A)* Unterstrom Lo < I (Alarm 1) n = 1 ..................100…200 % (150 %)* ........................Maximalen Nennstrom von 1 A beachten! Überstrom Hi > I (Alarm 2) n = 1..................AC 0,1…1 A (0,3 A)* (Hi)* Überstrom Hi >...
- Seite 41 ..........................≤ 300 ms Anzeigen, Speicher Anzeige ......................LC-Display, multifunktional, unbeleuchtet Anzeigebereich Messwert (Effektivwert) x Übersetzungsfaktor n......... CMD420-DM: AC 0…1 A x n ............................CMD421-DM: AC 0…5 A x n Betriebsmessunsicherheit im Bereich 42…460 Hz................±5 %, ±2 digit Messwertspeicher (HiS) für ersten Alarmwert ................Datensatz Messwerte Passwort............................on/off / 0…999 (OFF)*...
-
Seite 42: Anschluss
Technische Daten Umwelt/EMV EMV ................................IEC 61326-1 Arbeitstemperatur........................... -25…+55 ºC Klimaklassen nach IEC 60721:............................Ortsfester Einsatz (IEC 60721-3-3)..............3K5 (ohne Betauung und Eisbildung) Transport (IEC 60721-3-2) ..................2K3 (ohne Betauung und Eisbildung) Langzeitlagerung (IEC 60721-3-1)..............1K4 (ohne Betauung und Eisbildung) Mechanische Beanspruchung nach IEC 60721: ....................... Ortsfester Einsatz (IEC 60721-3-3)........................... - Seite 43 Technische Daten Schnellbefestigung auf Hutprofilschiene......................IEC 60715 Schraubbefestigung........................2 x M4 mit Montageclip Software-Version CMD420-DM ........................D287 V1.1x Software-Version CMD421-DM ........................D294 V1.1x Gewicht ................................≤ 150 g ( )* = Werkseinstellung CMD420_421-DM_D00224_01_M_XXDE/...
-
Seite 44: Strom- Und Spannungsverläufe Der Analogen Schnittstelle
Technische Daten 6.2 Strom- und Spannungsverläufe der analogen Schnittstelle Stromausgang 0/4…20 mA Stromausgang 0…400 μA Spannungsausgang 0…10 V CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 45: Normen, Zulassungen Und Zertifizierungen
Technische Daten 6.3 Normen, Zulassungen und Zertifizierungen 6.4 Modifikationsaufkleber Dieses Feld ist nur beklebt, falls Änderungen gegenüber der Standardausfüh- rung des Geräts vorgenommen wurden. CMD420_421-DM_D00224_01_M_XXDE/... -
Seite 46: Bestellangaben
Technische Daten 6.5 Bestellangaben Versorgungsspannung Gerätetyp Ansprechwert Art.-Nr. AC 16…72 V CMD420-DM-1 DC 9,6 V…94 V 0,1…1 A x n B73060010 (Federklemmen) DC, 15…460 Hz AC 16…72 V CMD420-DM-1 DC 9,6 V…94 V 0,1…1 A x n B93060010 DC, 15…460 Hz CMD420-DM-2 AC/DC 70…300 V... - Seite 47 INDEX Analogschnittstelle auswählen 33 Genutzte Display-Elemente 25 Analogschnittstelle einstellen 34 Gerätemerkmale 15 Anlaufverzögerung t 17 Anschlussplan 22 LED Alarm 1 leuchtet 26 Ansprechwerte einstellen LED Alarm 2 leuchtet 26 - Hysterese 32 Löschen des Fehlerspeichers 26 - Überstrom (> I) 32 Arbeiten an elektrischen Anlagen 13 Menü...
- Seite 48 - Fehlerspeicher einschalten 33 - Passwort-Schutz einrichten oder abschalten 36 - Verzögerungszeiten einstellen 35 - Von Überstrom-Betrieb auf Fenster- betrieb wechseln 35 Passwort-Schutz 19 Praxisseminare 10 Reset-Taste 26 Schulungen 10 Selbsttest, automatisch 16 Selbsttest, manuell 16 Service 8 Support 8 Technische Daten 39 Test-Taste 26 Werkseinstellung 19...
