Technisches Handbuch
Schaltaktor AMS mit Strommessung [AMS-xx16.03]
2.4 Aufbau & Bedienung

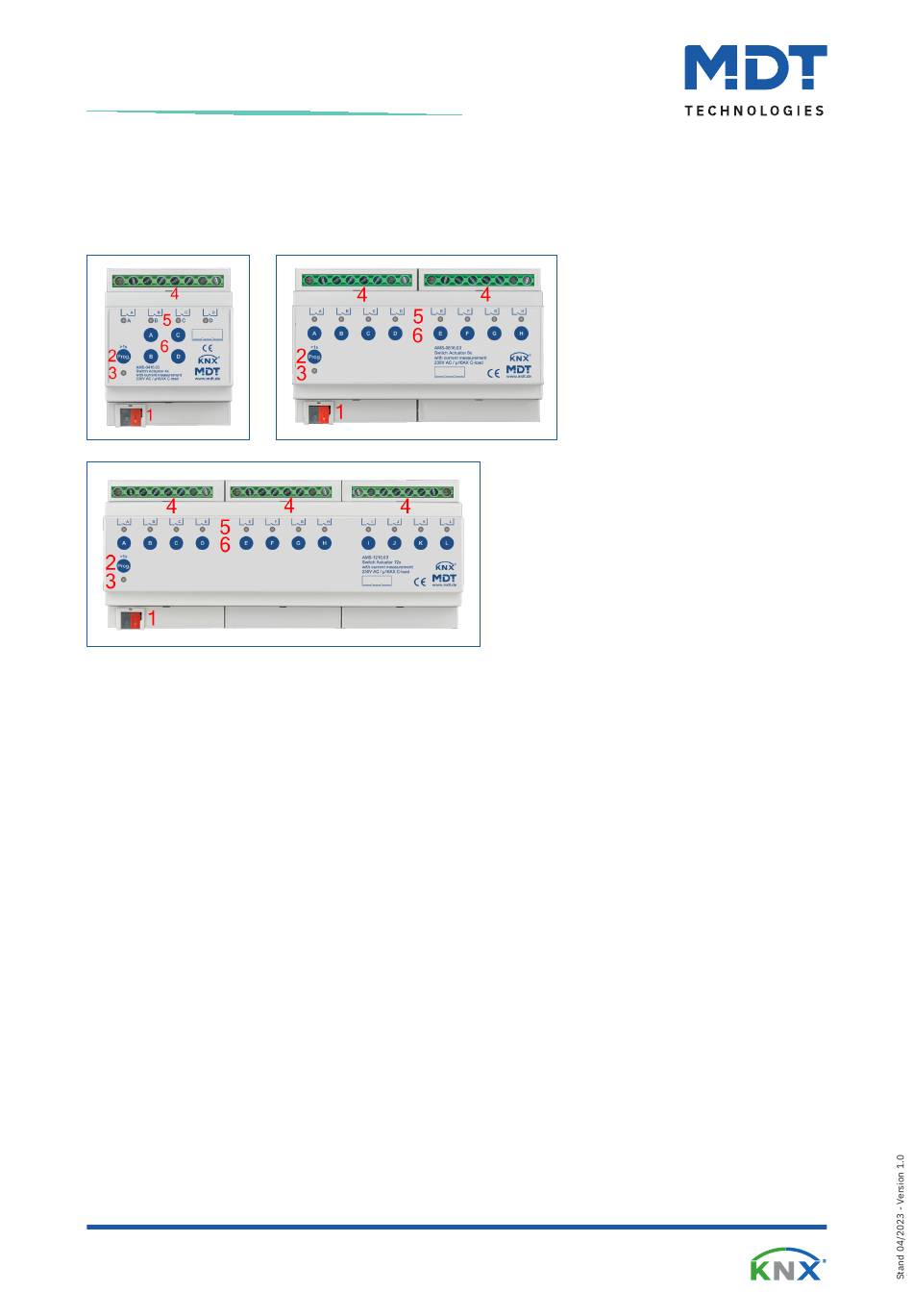

Die folgenden Bilder zeigen den Aufbau der Schaltaktoren:
Abbildung 2: Aufbau & Bedienung
1 = Busanschlussklemme
3 = Rote Programmier-LED
5 = Grüne Kanalanzeige-LED
Wichtiger Hinweis:
Die grüne Kanalanzeige-LED spiegelt den Zustand des Statusobjektes („1" = LED Ein, „0" = LED Aus).
Sie gibt nicht den Zustand des Relaiskontaktes wieder, ob geöffnet oder geschlossen (wichtig bei
Konfiguration als „Öffner").
2.5 Inbetriebnahme
1. Verdrahtung des Gerätes nach Anschlussschema.
2. Schnittstelle an den Bus anschließen, z.B. MDT USB Interface
3. Busspannung zuschalten
4. Programmiertaste am Gerät > 1 s drücken (rote Programmier-LED leuchtet dauerhaft)
5. Physikalische Adresse in der ETS einstellen und programmieren.
(Programmier LED erlischt)
6. Einstellungen in Applikationsprogramm vornehmen und programmieren.
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
2 = Programmiertaste
4 = Anschlussklemmen
6 = Tasten für Handbedienung
8 / 77
