Technisches Handbuch
Bewegungsmelder/Automatik Schalter 55/63

2.2 Anschluss-Schema

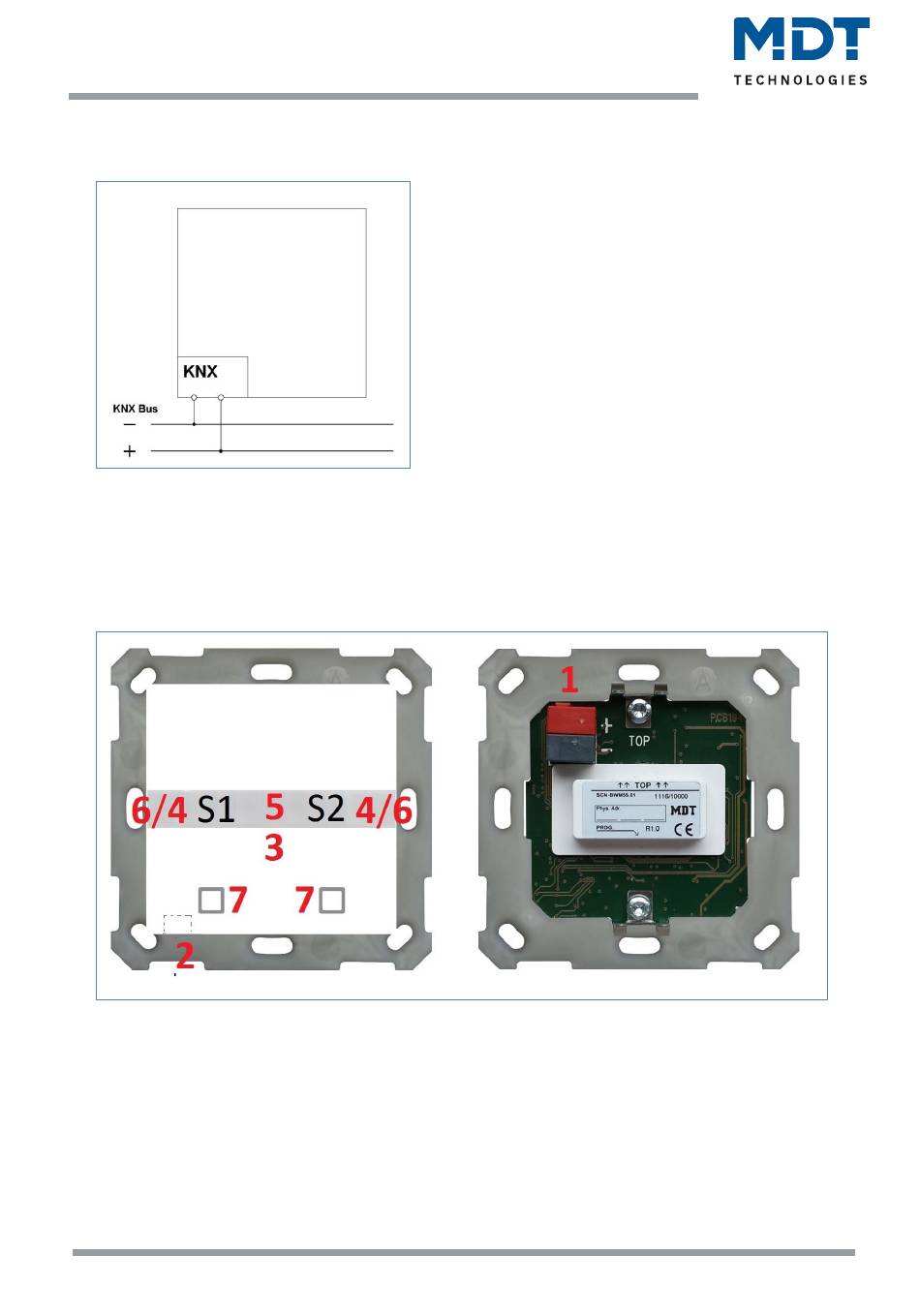

Abbildung 1: Anschluss-Schema

2.3 Aufbau & Bedienung
Das nachfolgende Bild zeigt einen Bewegungsmelder in der Prinzip Darstellung:

Abbildung 2: Aufbau

1 = Busanschlussklemme
3 = LED Rot
5 = Helligkeitssensor
7 = Sensortasten (nur SCN-BWMxxT.x2)
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
5
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Serie .02
2 = Programmiertaste
4 = LED Weiß
6 = LED Grün
S1/S2 = Sensor 1/Sensor 2
