Technisches Handbuch
Schaltaktor AMS mit Strommessung [AMS-xx16.03]
4.4.1 Betrieb als
Die folgende Tabelle zeigt die Auswahlmöglichkeiten:
ETS Text
Betrieb als
■
■
Tabelle 10: Einstellungen – Relaisbetriebsart
Mit „Betrieb als" wird festgelegt, ob ein Relais als Schließer oder Öffner betrieben wird. Das bedeutet, ob
das Relais mit einer „1" oder mit einer „0" aktiviert wird.
Wichtig:
Die grüne Kanalanzeige-LED am Aktor spiegelt den Zustand des Statusobjektes („1" = LED Ein,
„0" = LED Aus). Es gibt nicht den Zustand des Relaiskontaktes wieder, ob geöffnet oder geschlossen
(wichtig bei Konfiguration als „Öffner").

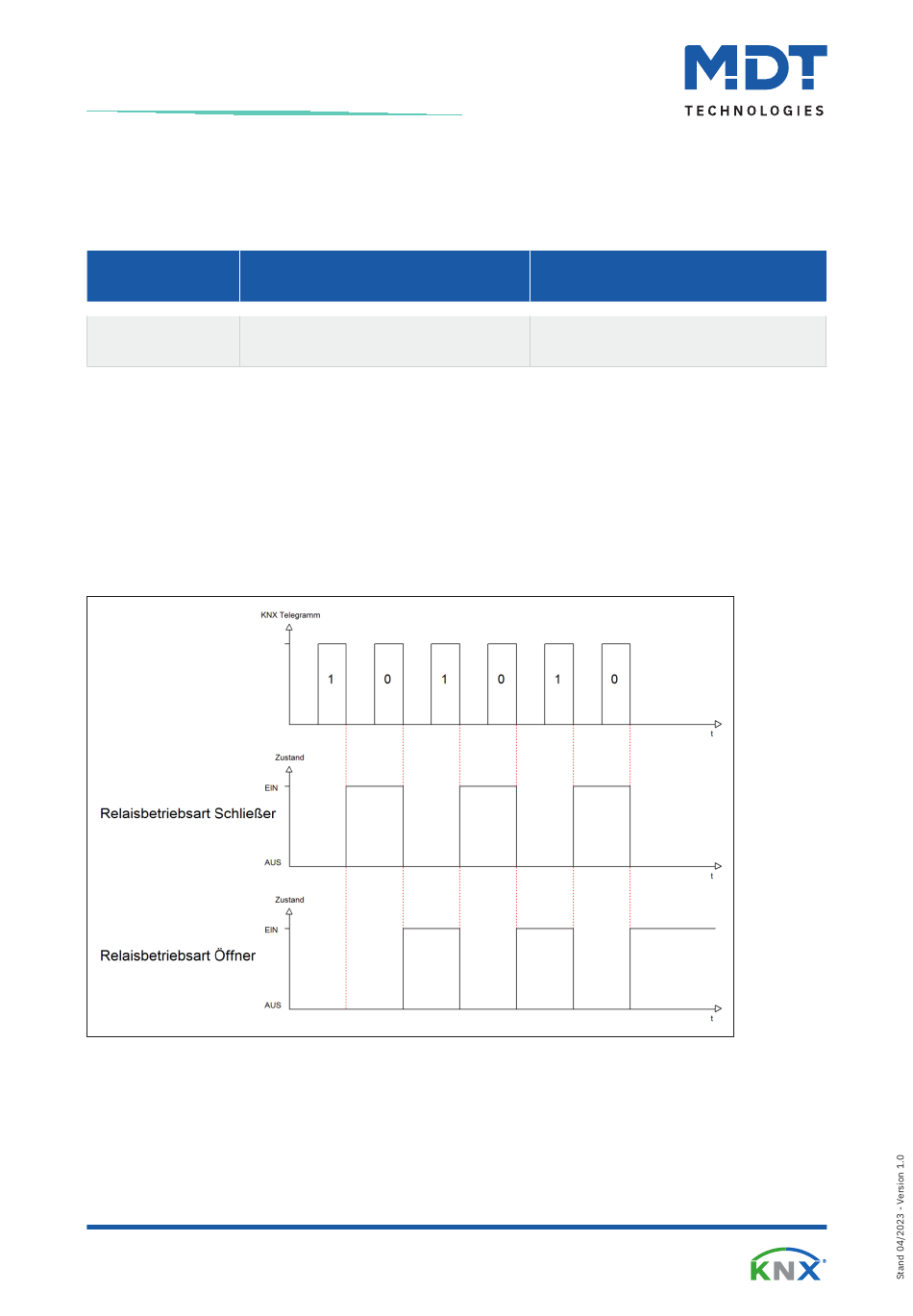

Das folgende Diagramm zeigt das Verhalten eines Relais – in der Betriebsart als Schließer bzw. als Öffner
– auf ein KNX-Telegramm:
Abbildung 6: Ablaufdiagramm – Relaisbetriebsart
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
Schließer
Öffner
Kommentar
Relaisbetriebsart des jeweiligen Kanals.
21 / 77
