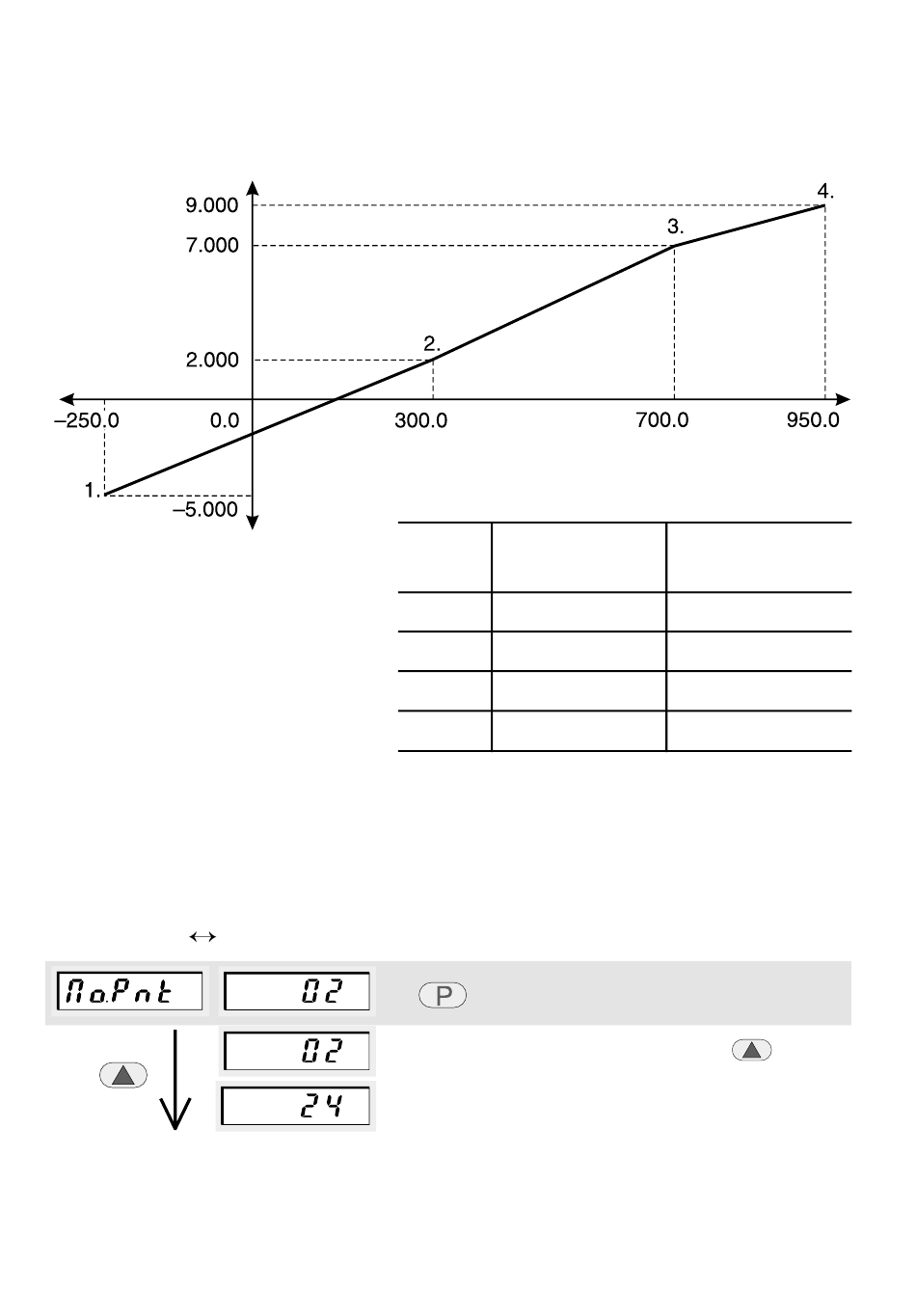

Basierend auf dem Eingangsbereich von –10 .. +10 V soll ein
Beispiel mit 4 Stützstellen soll realisiert werden:
Eingangswerte Spannung [V]
Es empfiehlt sich, vor
Beginn der Parametrie-
rung die gewünschten
Wertepaare der Stütz-
stellen für die Kennlinie
zu notieren.
Dieses Beispiel wird nachfolgend verwendet.
4.3.1 Anzahl der Stützstellen eingeben
Menü
14
Stütz-
Auswahl Übernehmen
Durch Drücken der Taste
der Wert um eins erhöht. Nach
Erreichen von 24 springt die An-
zeige wieder auf 2.
Eingangswert
stelle
1. –5.000
2. 2.000
3. 7.000
4. 9.000
Beispiel: 4
Anzeigewerte
Anzeigewert
–250.0
300.0
700.0
950.0
wird
