ROBO
FISSAGGIO MOTORIDUTTORE
I

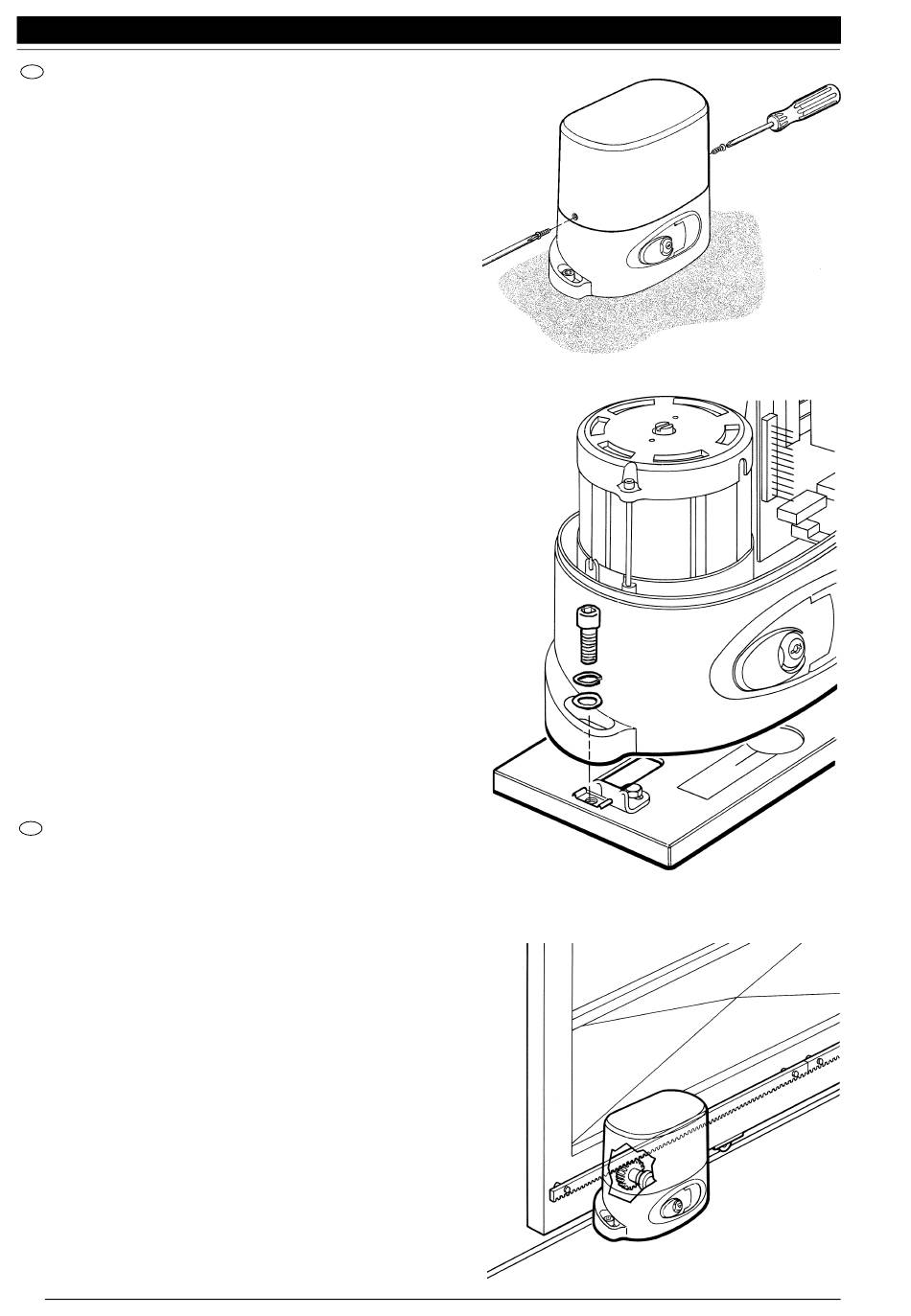

Togliere il coperchio svitando le viti (Fig. 5).
Appoggiare il motoriduttore sulla piastra.
Inserire le due viti a brugola (Fig. 6).
Posizionare il motoriduttore in funzionamento manuale.
Predisporre la cremagliera.
Appoggiare sull'ingranaggio il primo elemento di cremagliera (Fig. 7)
e bloccarlo con viti e distanziarli al cancello, facendo scorrere l'anta.
Per un corretto posizionamento degli altri elementi è necessario utilizzare un
elemento che funzioni da contro cremagliera (Fig. 8).
E' importante che fra cremagliera ed ingranaggio ci sia un certo gioco (almeno
1 mm) in modo che il peso del cancello non gravi mai sul motoriduttore.
Qualora la regolazione consentita dalla cremagliera non fosse sufficiente,
è possibile compensare l'altezza del motoriduttore agendo sulle quattro viti
(Fig. 9).
E' importante bloccare energicamente le due viti a brugola (Fig. 6), assicuran-
dosi che durante tutta la corsa del cancello, il motoriduttore sia ben saldo a
terra.
Posizionare in modo approssimativo le due staffe di finecorsa sulla
cremagliera ed agendo manualmente sul cancello, procedere al fissaggio
definitivo.
FITTING THE GEARMOTOR
GB
Remove the cover unscrewing the screws (Fig. 5).
Rest the gearmotor on the plate.
Insert the two socket head screws (Fig. 6).
Set the gearmotor to manual operation.
Fit the rack.
Rest the first rack element on the gear (Fig. 7) and lock it to the gate with screws
and spacers, sliding the gate backwards and forwards.
For correct positioning of the other elements, a counter-rack element must be
used (Fig. 8).
There must be a clearance between the rack and gear of at least 1 mm so that
the gate never weighs on the gearmotor.
If the rack adjustment is not sufficient, the height of the gearmotor can be raised
via the four screws (Fig. 9).
It is important to lock the two socket head screws tightly (Fig. 6) ensuring that
the gearmotor is firmly secured to the ground during the whole gate travel.
Position the two limit stop brackets approximately on the rack and move the
gate by hand to fix them in place.
6
All manuals and user guides at all-guides.com
FIG.
5
FIG.
6
FIG.
7
