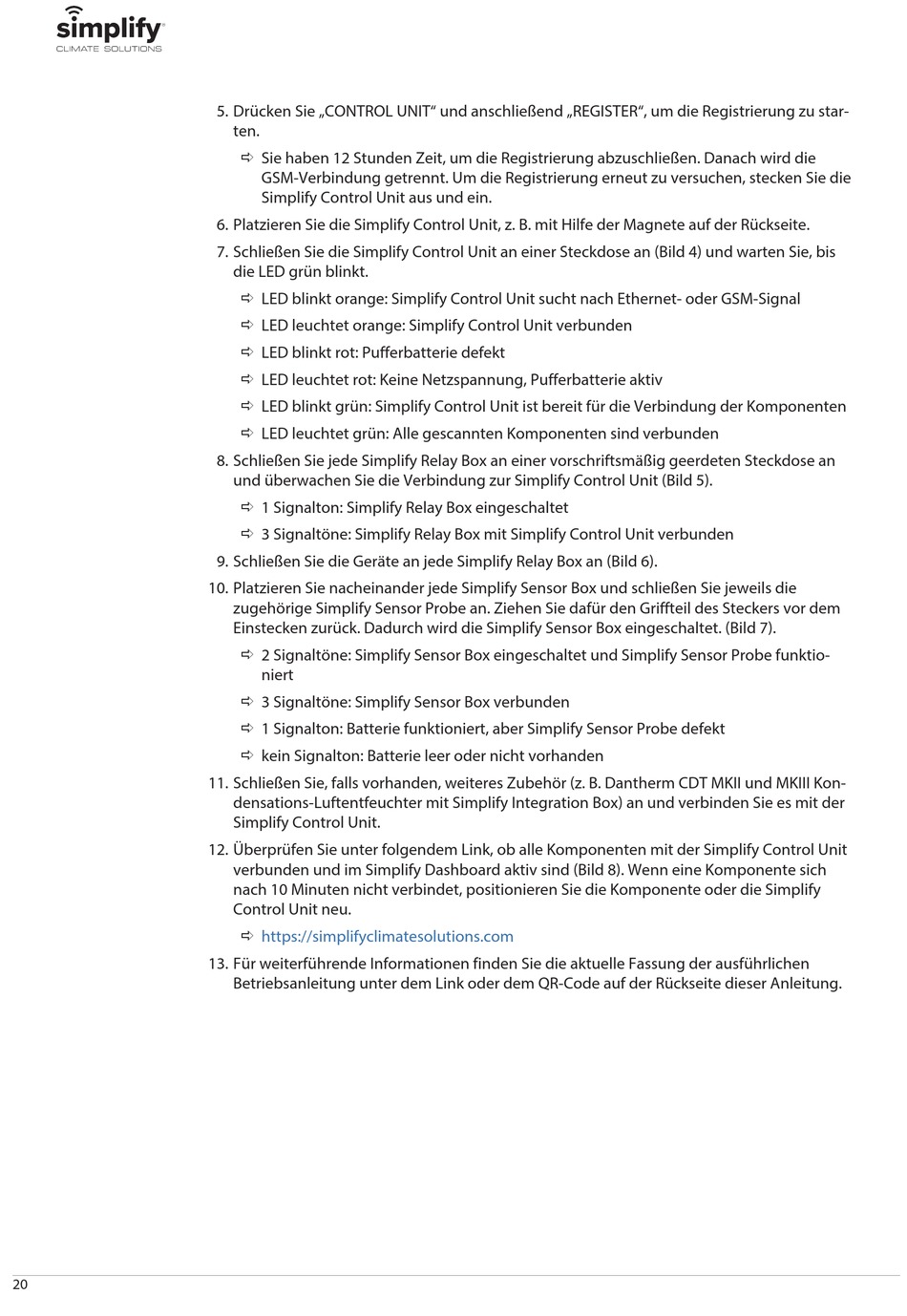

Dantherm simplify Kurzanleitung Zur Installation Seite 20

20
5. Drücken Sie „CONTROL UNIT" und anschließend „REGISTER", um die Registrierung zu star-
ten.
ð Sie haben 12 Stunden Zeit, um die Registrierung abzuschließen. Danach wird die
GSM-Verbindung getrennt. Um die Registrierung erneut zu versuchen, stecken Sie die
Simplify Control Unit aus und ein.
6. Platzieren Sie die Simplify Control Unit, z. B. mit Hilfe der Magnete auf der Rückseite.
7. Schließen Sie die Simplify Control Unit an einer Steckdose an (Bild 4) und warten Sie, bis
die LED grün blinkt.
ð LED blinkt orange: Simplify Control Unit sucht nach Ethernet- oder GSM-Signal
ð LED leuchtet orange: Simplify Control Unit verbunden
ð LED blinkt rot: Pufferbatterie defekt
ð LED leuchtet rot: Keine Netzspannung, Pufferbatterie aktiv
ð LED blinkt grün: Simplify Control Unit ist bereit für die Verbindung der Komponenten
ð LED leuchtet grün: Alle gescannten Komponenten sind verbunden
8. Schließen Sie jede Simplify Relay Box an einer vorschriftsmäßig geerdeten Steckdose an
und überwachen Sie die Verbindung zur Simplify Control Unit (Bild 5).
ð 1 Signalton: Simplify Relay Box eingeschaltet
ð 3 Signaltöne: Simplify Relay Box mit Simplify Control Unit verbunden
9. Schließen Sie die Geräte an jede Simplify Relay Box an (Bild 6).
10. Platzieren Sie nacheinander jede Simplify Sensor Box und schließen Sie jeweils die
zugehörige Simplify Sensor Probe an. Ziehen Sie dafür den Griffteil des Steckers vor dem
Einstecken zurück. Dadurch wird die Simplify Sensor Box eingeschaltet. (Bild 7).
ð 2 Signaltöne: Simplify Sensor Box eingeschaltet und Simplify Sensor Probe funktio-
niert
ð 3 Signaltöne: Simplify Sensor Box verbunden
ð 1 Signalton: Batterie funktioniert, aber Simplify Sensor Probe defekt
ð kein Signalton: Batterie leer oder nicht vorhanden
11. Schließen Sie, falls vorhanden, weiteres Zubehör (z. B. Dantherm CDT MKII und MKIII Kon-
densations-Luftentfeuchter mit Simplify Integration Box) an und verbinden Sie es mit der
Simplify Control Unit.
12. Überprüfen Sie unter folgendem Link, ob alle Komponenten mit der Simplify Control Unit
verbunden und im Simplify Dashboard aktiv sind (Bild 8). Wenn eine Komponente sich
nach 10 Minuten nicht verbindet, positionieren Sie die Komponente oder die Simplify
Control Unit neu.
ð https://simplifyclimatesolutions.com
13. Für weiterführende Informationen finden Sie die aktuelle Fassung der ausführlichen
Betriebsanleitung unter dem Link oder dem QR-Code auf der Rückseite dieser Anleitung.
