German Inhalt Inhalt Allgemeine Beschreibung ..................28 Installation der HAC 1 Steuerung ................29 So werden die elektrischen Vorheizflächen angeschlossen ......... 30 So werden die Nachheizflächen angeschlossen ............31 So werden die Nachkühlungsflächen angeschlossen ..........33 So werden die GTC Vorheizung/Vorkühlung angeschlossen........34 So werden die Klappenmotoren angeschlossen............

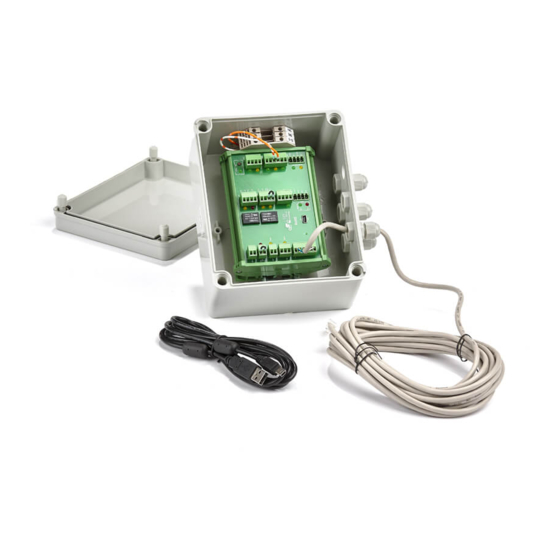

Allgemeine Beschreibung Einführung Die Zubehörsteuerung (Im folgenden HAC 1) ist für das Zubehörprogramm für Dan- therm HC Wohnungslüftung bestimmt. Für die Installation und die Kalibrierung der Zubehöre wird eine Dantherm Fernbedie- nung benötigt (HRC 2). In den meisten Fällen braucht der Hausbesitzer/Bewohner auch eine Fernbedienung bei normalem Betrieb.
Installation der HAC 1 Steuerung Anschluss Die HAC 1 Steuerung wird an das Wohnungslüftungsgerät mit Hilfe von dem mit der HAC 1 Steuerung gelieferten 5 m MODBUS Kabel angeschlossen. Für weitere Informationen siehe Schaltplan am Ende dieses Handbuchs. So wird die HAC 1 Steuerung an das Wohnungslüftungsgerät angeschlossen: (Siehe...
0-10V). Strom an die elektrische Wärme direkt von der Hauptstromversorgung an- schliessen. Elektrische Vorheizung einschalten (elektrische PH Schalter auf HAC 1 etwa 5 Sekunden lang drucken, bis die grüne Leuchtdiode neben dem Schalter leuchtet. Eine HRC 2 Fernbedienung an das Wohnungslüftungsgerät anschliessen.
So werden die Nachheizflächen angeschlossen Nachheizung Nachheizung Dantherm Air Handling bietet Nachheizflächen für Wasser und Elektrizität vor. Die Hei- zung wird von einem 0-10V Signal zu einem Ventilmotor und einem Kanalfühler kon- trolliert. Falls eine Nachheizung angeschlossen ist, kann diese nach einer oder mehre- ren der drei untenstehenden Prinzipien geregelt werden.
Seite 32
Prinzipzeichnung, elektrische Nach- heizung Prinzipzeichnung, Wasserheizfläche HRC 2 Display der Nachheizung...
So wird die Nachkühlungsfläche angeschlossen: (Siehe Schaltplan am Ende dieses Handbuchs) Stufe Vorgehensweise HAC 1 wie auf Seite 5 beschrieben anschliessen. Steuerungssignal J13 (Klemme 0-10V og 0V) an den Ventilmotor an- schliessen 24 VAC Trafo wie im Elektrizitätsdiagramm beschrieben anschliessen.
So wird die GTC Vorwärme/-Kühlung angeschlossen: (Siehe Schaltplan am Ende dieses Handbuchs). Step Action HAC 1 wie an Seite 5 beschrieben anschliessen. Steurungssignal J11 (Klemme 0 und 0-10V) an den Ventilmotor des GTC Vorkühlers-/Vorheizers anschliessen. 24 VAC Trafo wie im Elektrizitätsdiagramm beschrieben anschliessen.
So werden die Klappenmotoren angeschlossen Klappenmotoren Die HAC 1 Steuerung ist für Betrieb von 24 VDC-betreibende Klappenmotoren vorberei- tet. Das System kann Klappenmotoren mit Federantrieb wie auch Richtungsregelung steuern. In beiden Fällen muss der Strom für die DC Klappenmotoren von einer ekster- nen 24 VDC Stromversorgung geliefert werden.
”GTC-Sensor” zur gleichen Zeit angeschlossen sind, weil dies nicht erlaubt ist. Modbus Die Klemme J5 und der Anschlussstecker auf der Seite des HAC 1 Kastens geben Zu- gang zum MODBUS Protokoll des Steuersystems. Für weitere Informationen über dem MODBUS Protokoll wenden Sie sich an Dantherm Air Handling.
