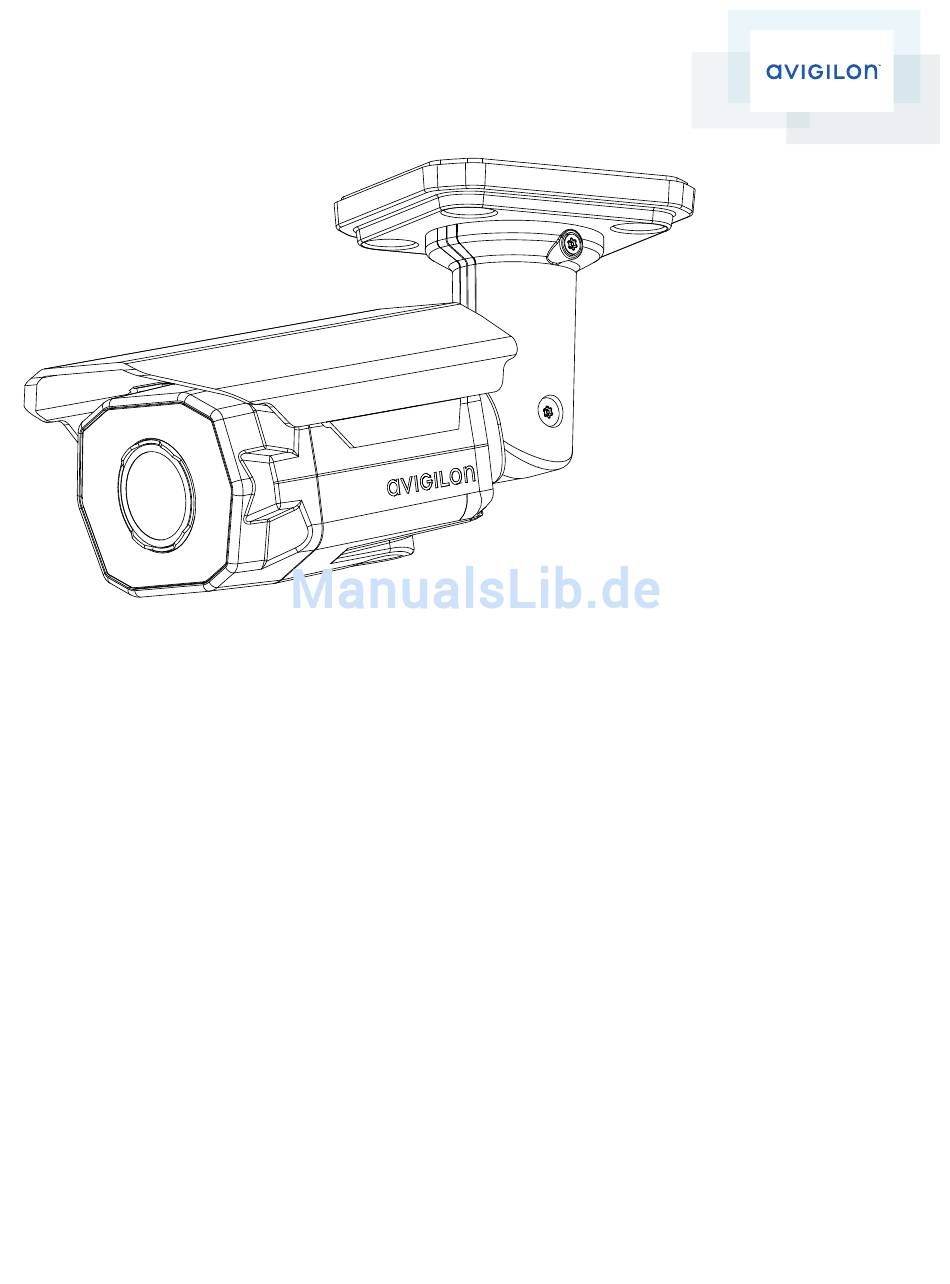

- Seite 1 Installationsanleitung Avigilon™ HD IP Bullet-Kameramodelle: 1.0W-H3-BO1-IR, 1.0W-H3A-BO1-IR, 1.0W-H3-BO2-IR, 1.0W-H3A- BO2-IR, 2.0W-H3-BO1-IR, 2.0W-H3A-BO1-IR, 2.0W-H3-BO2-IR, 2.0W-H3A-BO2-IR, 3.0W-H3-BO1-IR, 3.0W-H3A-BO1-IR, 3.0W- H3-BO2-IR, 3.0W-H3A-BO2-IR, 5.0-H3-BO1-IR und 5.0-H3-BO2-...
-
Seite 2: Wichtige Sicherheitsinformationen
(Wechselstrom) oder für Power over Ethernet (PoE) mit 48 V (Gleichstrom) und min. 22 W konzipiert. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellserie verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen. -
Seite 3: Zulassungshinweise
Wenden Sie sich an den Händler oder an einen erfahrenen Radio-/ Fernsehtechniker. Durch eine Veränderung oder Modifizierung dieses Geräts, die nicht ausdrücklich von der Avigilon Corporation oder von durch die Avigilon Corporation autorisierten Stellen genehmigt wurde, erlischt unter Umständen die Betriebserlaubnis für dieses Gerät. -
Seite 4: Rechtliche Hinweise
Dieses kompilierte und veröffentlichte Handbuch enthält die neuesten Produktbeschreibungen und Spezifikationen. Inhalt und Spezifikationen dieses Handbuchs können ohne Vorankündigung geändert werden. Avigilon behält sich das Recht vor, an den hierin enthaltenen Spezifikationen und Materialien Änderungen ohne Vorankündigung vorzunehmen und ist nicht verantwortlich für eventuelle Schäden (einschließlich Folgeschäden), die durch Verlassen auf das vorhandene Material entstehen. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick Ansicht von vorne Ansicht von unten Ansicht von der Seite Installation Lieferumfang der Kamera Installationsschritte Bohren der Montagelöcher Anschließen der Kabel Montage und Ausrichtung von Videoanalysekameras Montieren der Kamera Zuweisen einer IP-Adresse Zugreifen auf den Live-Videostream Ausrichten der Kamera Fokussieren der Kamera (Optional) Konfigurieren des integrierten Speichers Weitere Informationen... -
Seite 6: Überblick
Überblick Ansicht von vorne 1. Sonnenblende Eine verstellbare Abdeckung zum Schutz des Objektivs vor Blendeffekten durch Sonnenlicht. 2. IR-Scheinwerfer Sorgt für Ausleuchtung im IR-Spektrum. Überblick... -
Seite 7: Ansicht Von Unten
Ansicht von unten 1. Verbindungsstatus-LED Liefert Informationen zum Betrieb des Geräts. Weitere Informationen finden Sie auf Seite 1 unter LED- Anzeigen Auf Seite 10. 2. Konfigurationskonsole Leicht zugänglicher Anschluss zum Konfigurieren der Kamera während der Installation. Entfernen Sie die Kappe mit dem mitgelieferten Öffnungswerkzeug, um die Konfigurationskonsole zu erreichen. 3. -
Seite 8: Ansicht Von Der Seite
Ansicht von der Seite 1. Sonnenblendenhalterung Montagerahmen für die Sonnenblende. 2. Haltearm Verstellbarer Haltearm zum Positionieren der Kamera. 3. Montagerahmen Geeignet für bündige Montage und Oberflächenmontage. 4. Einstellschraube Zum Arretieren des Haltearms. Ansicht von der Seite... -
Seite 9: Installation
Installation Lieferumfang der Kamera Avigilon™ HD IP-Bullet-Kamera T20 Torx-Schraubenschlüssel Vier Schrauben und Dübel für massives Mauerwerk Bohrschablonenaufkleber Öffnungswerkzeug für die Konfigurationskonsole Installationsschritte Führen Sie die folgenden Schritte aus, um das Gerät zu installieren: Bohren der Montagelöcher Anschließen der Kabel Montage und Ausrichtung von Videoanalysekameras... -
Seite 10: Montage Und Ausrichtung Von Videoanalysekameras
Informationen finden Sie auf Seite 1 unter LED-Anzeigen Auf Seite 10. Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon™ Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Die Kamera sollte in einer Höhe über 274 cm (9 Zoll) installiert werden. -
Seite 11: Zugreifen Auf Den Live-Videostream
IP-Adresse mit Zeroconf festgelegt wird, befindet sie sich im Subnetz 169.254.0.0/16. Die IP-Adresseinstellungen können mit einer der folgenden Methoden geändert werden: Kamera-Installationstool von Avigilon (Softwareanwendung). Weboberfläche der Kamera: http://<IP-Adresse der Kamera>/ ARP/Ping-Methode. Weitere Informationen finden Sie auf Seite 1 unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Auf Seite 13 Netzwerkvideomanagement-Software (beispielsweise Avigilon Control Center). -
Seite 12: Fokussieren Der Kamera
5. Wenn Sie die gewünschte Ausrichtung gefunden haben, ziehen Sie die Einstellschrauben am Haltearm wieder an, um die Kamera zu fixieren. 6. Über das Kamera-Installationstool von Avigilon oder die Weboberfläche der Kamera können Sie die Bild- und Anzeigeeinstellungen anpassen, um die gewünschte Zoomstellung festzulegen. -
Seite 13: Anschließen An Externe Geräte
Anschließen an externe Geräte Externe Geräte werden über das E/A-Terminal an das Gerät angeschlossen. Die folgende Tabelle gibt Aufschluss über die Pinbelegung des E/A-Terminals: HINWEIS: Die Kamera kann über den E/A-Anschluss mit einem externen Mikrofon und Lautsprecher verbunden werden. 1. Violett – Ausgang für Relais-Ansteuerung (+12 V) HINWEIS: Wenn Sie diesen Relais-Ausgang verwenden, muss die Stromversorgung der Kamera über PoE+ oder mithilfe der Hilfskabel erfolgen. - Seite 14 werden. Anschließen an externe Geräte...
-
Seite 15: Led-Anzeigen
LED-Anzeigen Nachdem die Kamera mit einem Netzwerk verbunden wurde, informiert die Verbindungsstatus-LED der Kamera über den Status der Verbindungsherstellung mit der Netzwerk-Videomanagementsoftware. Die folgende Tabelle gibt Aufschluss über die Bedeutung der LED-Anzeigen: Verbindungsstatus- Verbindungsstatus Beschreibung IP-Adresse wird Ein kurzes Blinken Es wird versucht, eine IP-Adresse zu beziehen. -
Seite 16: Entfernen Der Sonnenblende
Entfernen der Sonnenblende Wenn die Kamera im Innenbereich angebracht wird, ist die Sonnenblende nicht erforderlich. 1. Drücken Sie die Mitte der Sonnenblende herunter und ziehen Sie gleichzeitig die Ecken der Blende an einer Seite der Kamera nach oben. Achten Sie darauf, nicht an dem schwarzen Hebel der Sonnenblendenhalterung hängen zu bleiben. -
Seite 17: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Wenn die Kamera nicht mehr wie erwartet funktioniert, können Sie sie auf ihre Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um die Werkseinstellungen wiederherzustellen. Abbildung 1: Die Reset-Taste zur Wiederherstellung des Firmware-Standards in der Konfigurationskonsole. 1. -
Seite 18: Festlegen Der Ip-Adresse Mithilfe Der Arp/Ping-Methode
Festlegen der IP-Adresse mithilfe der ARP/Ping- Methode Führen Sie die folgenden Schritte aus, um eine bestimmte IP-Adresse für die Kamera festzulegen: 1. Suchen und notieren Sie sich die MAC-Adresse (zu finden auf dem Seriennummernetikett). 2. Öffnen Sie ein Befehlszeilenfenster, und geben Sie die folgenden Befehle ein: a. -
Seite 19: Spezifikationen
Spezifikationen Kamera Audioeingang/- Line-Pegeleingang und -ausgang ausgang H3-BO1-IR: 3-9 mm, F1.2, P-Iris Objektiv H3-BO2-IR: 9-22 mm, F1.6, P-Iris Integrierter Speicher SD/SDHC/SDXC-Steckplatz: mindestens Class 4; Class 6 oder höher empfohlen Netzwerk Netzwerk 100BASE-TX Kabeltyp CAT5 Anschluss RJ-45 ONVIF-konforme Version 1.02, 2.00, Profile S (www.onvif.org) ONVIF H3A-Modelle sind auch mit Version 2.4.2 der Analyseservicespezifikation konform (Rahmen und Szenenbeschreibungen sind mit VMS von Drittanbietern nicht verfügbar) Kennwortschutz, HTTPS-Verschlüsselung, Digest-Authentifizierung, WS- Sicherheit... - Seite 20 Umgebung Betriebstemperatur -40 °C bis +50 °C Lagerungstemperatur -10 °C bis +70 °C Zertifizierungen UL 60950 CSA 60950 CB-Schema Sicherheit ROHS WEEE C-Tick Stoßfestigkeit IK10 Umgebung Wetterfest, Schutzklasse IP66 FCC-Abschnitt 15, Unterabschnitt B, Klasse B Elektromagnetische EN 55022 Klasse B Emissionen IC ICES-003, Klasse B EN 55024, Klasse B EN 61000-4-2 EN 61000-4-3 Elektromagnetische...
-
Seite 21: Garantiebedingungen Und Technischer Support
Garantiebedingungen und technischer Support Avigilon garantiert dem Originalkäufer für einen Zeitraum von drei Jahren ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist. Die Herstellerhaftung ist nach Ermessen des Herstellers auf den Ersatz des Produkts, dessen Reparatur oder Ersatz durch ein repariertes Produkt beschränkt.
