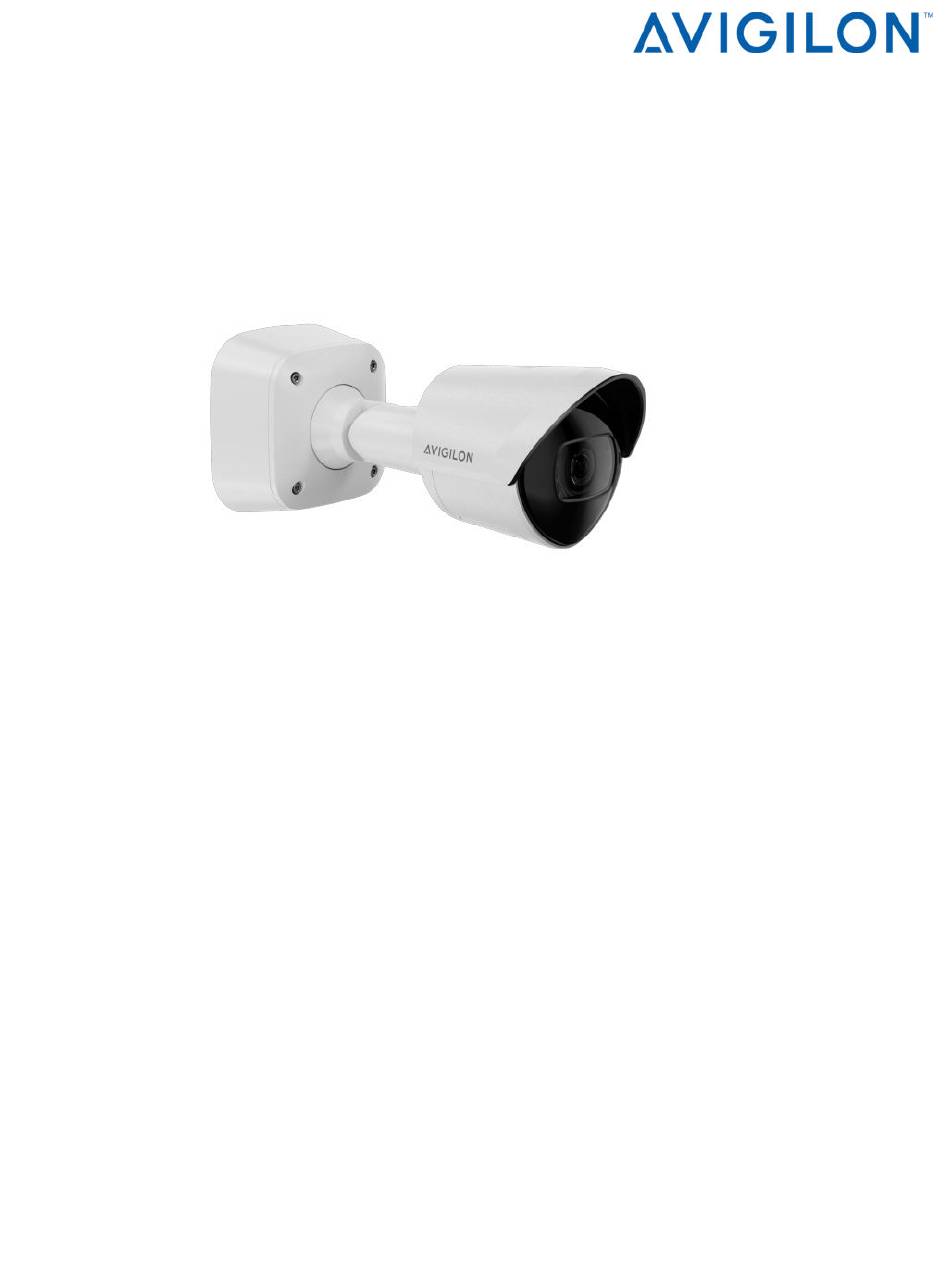

- Seite 1 Installationsanleitung Avigilon H6A und H6X Bullet-Kameramodelle: 2.0C-H6A-BO1-IR 6.0C-H6A-BO1-IR 4.0C-H6X-BO1-IR 4.0C-H6A-BO1-IR 8.0C-H6A-BO1-IR 8.0C-H6X-BO1-IR ...
- Seite 2 Genauigkeit der in diesem Dokument enthaltenen Informationen; und (2) ist nicht verantwortlich für die Verwendung von oder auf den Verlass auf die Informationen. Die Avigilon Corporation ist nicht verantwortlich für eventuelle Verluste oder Schäden (einschließlich Folgeschäden), die durch das Vertrauen auf die hierin enthaltenen Informationen entstehen.
- Seite 3 Die Installation darf nur von Fachpersonal durchgeführt werden und muss sämtlichen lokalen Normen entsprechen. Die an dieses Produkt angeschlossene externe Stromversorgung kann ausschließlich mit weiteren Avigilon-Produkten derselben Modellreihe verwendet werden. Externe Stromverbindungen müssen ordnungsgemäß isoliert sein. Niemals direkt an das Versorgungsnetz anschließen.
- Seite 4 Verwenden Sie keine starken Reinigungsmittel oder Scheuermittel, wenn Sie den Kamerakörper reinigen. Verwenden Sie nur von Avigilon empfohlenes Zubehör.
- Seite 5 Um die Anforderungen der Norm EN 50121-4 für Bahnanwendungen zu erfüllen, verwenden Sie ein externes Netzteil oder einen POE-Injektor, der ebenfalls mit EN 50121-4 konform ist. Bitte wenden Sie sich an Avigilon, wenn Sie Unterstützung bei der Auswahl der Geräte benötigen.
- Seite 6 Um die Anforderungen der Norm EN 50130-4 für Alarmsysteme zu erfüllen, verwenden Sie eine externe unterbrechungsfreie Stromversorgung (USV). Dieses Gerät enthält eine Knopfzellenbatterie. Feuer-, Explosions- und Brandgefahr. Nicht auseinandernehmen, quetschen, über 100 °C erhitzen oder verbrennen. Die Verwendung von EMV-konformem Abstützvorrichtungen und Zusatzgeräten in Verbindung mit diesem Gerät ist erforderlich, um die EMC-Vorschriften vollständig zu erfüllen.
- Seite 7 Für Korea IR-Sicherheitsinformationen Verwenden Sie eine geeignete Abschirmung oder Augenschutz. Informationen zur Entsorgung und Wiederverwendung Wenn dieses Produkt das Ende der Nutzungsdauer erreicht hat, entsorgen Sie es bitte gemäß Ihren örtlichen Gesetzen und Bestimmungen zum Umweltschutz. Europäische Union: Dieses Symbol bedeutet, dass Ihr Produkt gemäß den örtlichen Gesetzen und Bestimmungen separat vom Hausmüll entsorgt werden soll.
- Seite 8 (Optional) Konfigurieren des Mikrofons (Optional) Konfigurieren des microSD-Kartenspeichers Konfigurieren der Kamera Weitere Informationen Verbindung mit Stromquellen und externen Geräten Externe Stromquelle – Failover Non-Seamless Failover für H6A-Modelle Non-Seamless Failover für SRXE4-Modelle Seamless Failover für H6X-Modelle Seamless Failover für SRXE4P-Modelle Verbindungsstatus-LED-Anzeige viii...
- Seite 9 Fehlerbehebung bei Netzwerkverbindungen und LED-Verhalten Zurücksetzen auf Werkseinstellungen Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode Beschränkte Garantie und Technischer Support...
- Seite 10 Überblick Anschlusskasten - Ansicht 1. Kamerabefestigungspunkte Punkte für die Installation der Kameras am Montagerahmen 2. Montagescharnier Punkt zum Fixieren der Kamera an der Anschlussdose beim Anschließen der erforderlichen Kabel. 3. Kabelhaken Punkte zum Umwickeln der überschüssigen Kabellänge. 4. Montagelöcher Löcher zur Fixierung des Montagerahmens an der Montagefläche Überblick...
- Seite 11 Rückansicht 1. Befestigungsschrauben für die Kamera Schrauben zur Befestigung der Kamera an der Anschlussdose. 2. Strom- und E/A-Kabelanschlüsse Kabelanschlüsse für die Verbindung der Kamera mit Hilfsstromquellen und E/A-Geräten. Weitere Informationen finden Sie unter Verbindung mit Stromquellen und externen Geräten auf Seite 3.
- Seite 12 Vorderansicht 1. Mikrofon Das integrierte Mikrofon zeichnet Audiodaten auf, wenn es aktiviert ist. Weitere Informationen finden Sie unter (Optional) Aktivieren des Mikrofons auf Seite Hinweis: Bei H6X-Kameramodellen ist kein Mikrofon verfügbar. Bei SRXE4P-Kameramodellen ist kein Mikrofon verfügbar. 2. Abdeckung der Konfigurationskonsole Deckt die Konfigurationskonsole ab.
- Seite 13 Stellt Informationen über den Betrieb des Gerätes bereit. Weitere Informationen finden Sie unter Verbindungsstatus-LED-Anzeige auf Seite 4. USB-C Geeignet für einen USB-Stecker Typ C auf USB. Nur bei Verwendung des Avigilon USB Wi-Fi- Adapters erforderlich. Weitere Informationen finden Sie unter (Optional) Verwenden des USB Wifi...
- Seite 14 Seitenansicht 1. Sonnenblende Eine Abdeckung zum Schutz des Objektivs gegen die Sonne. 2. Haltearm Verstellbarer Haltearm zur Positionierung der Kamera. 3. Einstellschrauben Stellt einen Verriegelungsmechanismus für den Haltearm bereit. Seitenansicht...
- Seite 15 Installation In-Box-Konfiguration vor der Bereitstellung Die Kamera ist mit einem RJ45-Anschluss ausgestattet, der von außen zugänglich ist, damit Benutzer die Kameraeinstellungen vor der Installation der Kamera konfigurieren können. Der RJ45-Anschluss ist durch die kleine Klappe an der Seite des Kameragehäuses zugänglich, um die Konfiguration vor dem Auspacken der Kamera zu erleichtern.
- Seite 16 Lieferumfang der Kamera Avigilon H6A oder H6X Bullet-Kamera Montageschablonenaufkleber 4 Schrauben und Dübel für massives Mauerwerk Sternförmiger Schraubendreher mit T20-Stiftaufsatz Anschlussdose Wandplatte Aux-Anschlussblock E/A-Anschlussblock 1/2"-Kabeladapter Stechkappe für Tülle Lieferumfang der Kamera...
- Seite 17 Installationsschritte Folgen Sie zur Installation des Geräts den nachstehenden Abschnitten. Montage und Ausrichtung von Videoanalysekameras Folgen Sie bei der Installation einer Avigilon-Videoanalysekamera den Empfehlungen für die Montage und Ausrichtung, um die Analysefunktionen der Kamera optimal zu nutzen: Die Kamera sollte über 2,74 m (9 Fuß) installiert werden.
- Seite 18 1. Bohren Sie mithilfe der Montageschablone vier Löcher in die Montagefläche. 2. Bohren Sie die Kabelöffnung in die Montagefläche und ziehen dann die erforderlichen Kabel durch. 3. Befestigen Sie den Anschlusskasten an der Montagefläche, und ziehen Sie die Kabel durch. Hinweis: Es wird empfohlen, den Rand der Anschlussdose mit Silikon abzudichten, um das Eindringen von Feuchtigkeit in die Montagefläche zu verhindern.
- Seite 19 Zugriff auf die Kabel durch die den seitlichen Kabelkanal 1. Bohren Sie mithilfe der Montageschablone vier Löcher in die Montagefläche. 2. Befestigen Sie den Kabelkanal mit einer Rohrschelle. 3. Ziehen Sie die Kabel durch den Kabelkanal, und wickeln Sie die überschüssige Kabellänge um die Kabelhaken.
- Seite 20 4. Befestigen Sie das Kabel mit einem Kabelbinder. 5. Befestigen Sie den Anschlusskasten an der Montagefläche, und ziehen Sie die Kabel durch. Hinweis: Es wird empfohlen, den Rand der Anschlussdose mit Silikon abzudichten, um das Eindringen von Feuchtigkeit in die Montagefläche zu verhindern. 6.
- Seite 21 1. Wenn Sie externe Eingangs- oder Ausgangsgeräte (wie Türkontakte, Relais oder Ähnliches) an die Kamera anschließen möchten, verwenden Sie dazu die digitalen E/A-Anschlusskabel der Kamera. Weitere Informationen finden Sie unter Verbindung mit Stromquellen und externen Geräten auf Seite 2. Wenn externe Mikrofone und/oder Lautsprecher an die Kamera angeschlossen werden müssen, verbinden Sie die Geräte mit den E/A-Audiokabeln der Kamera.
- Seite 22 7. Schließen Sie Strom anhand einer der folgenden Methoden an: Strom über Ethernet (PoE) Klasse 3 oder Klasse 4 – bei verfügbarem PoE leuchten die LEDs auf. Externe Stromquelle – Schließen Sie eine externe Stromquelle (12 V Gleichstrom) an den Anschlussblock an.
- Seite 23 Befestigung der Kamera Sobald alle Kabel angeschlossen sind, befestigen Sie die Kamera am Montagerahmen. 1. Verstauen Sie zu lange Kabel in der Kabeldurchführung. 2. Schrauben zur Befestigung der Kamera am Montagerahmen: a. Heben Sie die Kamera, bis sie die Halterung bedeckt. b.
- Seite 24 3. So verwenden Sie die Kamera im Hochformat statt im Querformat: a. Verwenden Sie einen sternförmigen Schraubendreher mit T20-Stiftaufsatz zum Abschrauben und Entfernen der Sonnenblendenhalterung von der Kamera. Hinweis: Die Sonnenblende sollte nur entfernt werden, wenn die Kamera im Innenbereich bei eingeschränkten Platzverhältnissen montiert wird. b.
- Seite 25 5. Passen Sie auf der Webbrowser-Oberfläche, Avigilon Unity Video oder Avigilon Control Center- Software die Bild- und Anzeigeeinstellungen der Kamera an. Sie können die Zoomposition festlegen, fokussieren und die Bilddrehung ändern. Entfernen der Abdeckung der Konfigurationskonsole 1. Verwenden Sie einen sternförmigen Schraubendreher mit T20-Stiftaufsatz, um die Abdeckung der Konfigurationskonsole zu öffnen.
- Seite 26 Benutzerhandbuch für das System. Avigilon Unity Video oder Avigilon Control Center Softwareversion 7.4 oder höher oder Version 6.14.12 oder höher: wenn Sie ein Gerät im werkseitigen Standardzustand anschließen, werden Sie von der Client-Software aufgefordert, einen neuen Benutzer zu erstellen. Weitere Informationen finden Sie im Avigilon Unity Video-Client-Benutzerhandbuch oder im Avigilon Control Center Client- Benutzerhandbuch.
- Seite 27 (Optional) Verwenden des USB Wifi Adapter (USB-WLAN-Adapter) auf der vorherigen Seite. Webbrowser-Schnittstelle des Geräts: http://<IP-Adresse der Kamera>/. Netzwerkvideomanagement-Software-App (zum Beispiel die Avigilon Unity Video-Software). ARP/Ping-Methode. Weitere Informationen finden Sie unter Festlegen der IP-Adresse mithilfe der ARP/Ping-Methode auf Seite Hinweis: Wenn Sie sich zum ersten Mal anmelden, befindet sich die Kamera im werkseitigen Standardzustand, und es ist kein Kennwort erforderlich.
- Seite 28 c. Passen Sie den Fokus mithilfe der Schaltflächen für Nahfokus und Weitfokus an. (Optional) Aktivieren des Mikrofons Die H6A-Kamera verfügt über ein internes Mikrofon und ist mit einem Schalter versehen, mit dem das Mikrofon physisch aktiviert beziehungsweise deaktiviert werden kann. Der Mikrofon-Schalter befindet sich standardmäßig in der Position OFF (Aus).
- Seite 29 Internal Mic (Internes Mikrofon) — Konfiguriert die Verstärkung für das in die Kamera integrierte Mikrofon. Weitere Informationen finden Sie im Avigilon Unity Video-Client-Benutzerhandbuch oder im Avigilon Control Center Client-Benutzerhandbuch. (Optional) Konfigurieren des microSD-Kartenspeichers Um die integrierte Speicherfunktion der Kamera nutzen zu können, müssen Sie 1 microSD-Karte in den microSD-Kartensteckplatz einsetzen.
- Seite 30 Client-Software konfigurieren. Weitere Informationen finden Sie im AvigilonControl Center-Client-Benutzerhandbuch. Wenn die Kamera mit dem Avigilon Unity Video-System verbunden ist, können Sie die Kamera mithilfe der Client-Software konfigurieren. Weitere Informationen finden Sie im Avigilon Unity Video-Client- Benutzerhandbuch. ...
- Seite 31 Verbindung mit Stromquellen und externen Geräten Wenn PoE nicht verfügbar ist, kann die Kamera über das Hilfsstromkabel mit 12 V Gleichstrom versorgt werden. Informationen zum Stromverbrauch finden Sie in den Produktspezifikationen. Wichtig: Dieses Produkt ist vorgesehen für die Verwendung mit einem UL-gelisteten Netzteil mit der Bezeichnung „Klasse 2“...
- Seite 32 Stromversorgung über das PoE-PSE-Gerät umschalten. Die Kameramodelle H6A und H6X reagieren unterschiedlich, wenn sie nicht mehr über die bevorzugte Aux- Stromversorgung mit Strom versorgt werden. Wenn eine H6X-Kamera nicht mehr über die bevorzugte Aux- Stromversorgung mit Strom versorgt wird, ist die Kamera zu einem nahtlosen Failover in der Lage, was...
- Seite 33 Hinweis: Vergewissern Sie sich, dass genügend Strom am PSE manuell reserviert ist, da die Kamera erst dann PoE-Strom anfordert, wenn die Stromversorgung der Kamera unterbrochen wird. Seamless Failover für H6X-Modelle Seamless Failover für SRXE4P-Modelle Dank des nahtlosen Failovers kann die Kamera ohne Unterbrechung des Kamerabetriebs oder der Videoaufzeichnung zwischen PoE- und Hilfsstromquellen wechseln.
- Seite 34 Mit Netzwerkvideomanagement-Software, einem Unity Video-Server oder einem ACC™-Server verbunden. Die Standardeinstellung kann über die Webbenutzeroberfläche der Kamera auf „Aus“ geändert werden. Weitere Informationen finden Sie im Avigilon Web-Interface Benutzerhandbuch für IP-Kameras. Fehlerbehebung bei Netzwerkverbindungen und LED- Verhalten Hinweis: Stellen Sie bei jedem der folgenden LED-Verhaltensweisen sicher, dass die Kamera mit Strom versorgt wird und ein gutes Netzwerkkabel verwendet, bevor Sie eine andere Lösung...
- Seite 35 Verhalten der Kommunikations-LED Vorgeschlagene Lösung nicht angeschlossen oder es wird kein Interface der Kamera, um sicherzustellen, dass die LEDs nicht Video gestreamt deaktiviert sind. Wenn die LEDs nicht deaktiviert sind, führen Sie eine Werkzurücksetzung der Kamera mithilfe der physischen Schaltfläche zum Zurücksetzen der Firmware durch. Das Zurücksetzen über die Weboberfläche der Kamera führt nicht zum gewünschten Ergebnis.
- Seite 36 Zurücksetzen auf Werkseinstellungen Wenn das Gerät nicht mehr wie erwartet funktioniert, können Sie das Gerät auf Werkseinstellungen zurücksetzen. Verwenden Sie die Reset-Taste zur Wiederherstellung des Firmware-Standards, um das Gerät zurückzusetzen. Die Schaltfläche für die Wiederherstellung der Firmware wird im folgenden Diagramm gezeigt: Durch das Zurücksetzen von Kameramodellen mit SD-Kartensteckplatz werden die auf der SD-Karte aufgezeichneten Videos nicht beeinträchtigt.
- Seite 37 Hinweis: Die ARP/Ping-Methode funktioniert nicht, wenn auf der Webbrowser-Oberfläche der Kamera die Option zum Festlegen der statischen IP-Adresse mit der ARP/Ping-Methode deaktiviert ist. Weitere Informationen finden Sie im Avigilon Web-Interface Benutzerhandbuch für IP- Kameras. Führen Sie die folgenden Schritte aus, um die Kamera auf eine bestimmte IP-Adresse einzustellen: 1.
- Seite 38 Beschränkte Garantie und Technischer Support Avigilon Garantiebedingungen für dieses Produkt sind unter avigilon.com/warranty angegeben. Wenden Sie sich zur Inanspruchnahme von Garantieleistungen und technischem Support an den technischen Support von Avigilon: avigilon.com/contact. Beschränkte Garantie und Technischer Support...
