Die Spannungsversorgung des PCAN-Router FD kann über beide D-Sub-Anschlüsse
erfolgen. Die Versorgungsanschlüsse U
verschaltet. Somit können auch unterschiedliche Spannungsquellen angeschlossen
sein.
Beim D-Sub-Anschluss CAN1 kann zusätzlich über Pin 6 der Bootloader für den
Firmware-Upload aktiviert werden. Der Kanal CAN1 enthält zusätzlich, alternativ zur
RS-232-Schnittstelle, zwei digitale Eingänge namens Din1 und Din2, die vom
Mikrocontroller ausgewertet werden können. Mehr dazu finden Sie im Abschnitt 4.3
Zwei zusätzliche digitale Eingänge.
Pinbelegung CAN1 und CAN2:
Pin
Funktion am Anschluss CAN1
1
+5-V-Versorgung für externe Geräte (optional)
2
CAN1-Low
3
GND
4
RS-232 RxD (alternativ digitaler Eingang Din1)
5
Shield
Boot (High-Pegel)
6
Aktivierung CAN-Bootloader
7
CAN1-High
RS-232 TxD (alternativ digitaler Eingang Din2)
8
9
Versorgung +U
2 Anschlüsse und Bedienelemente
Benutzerhandbuch 3.0.0

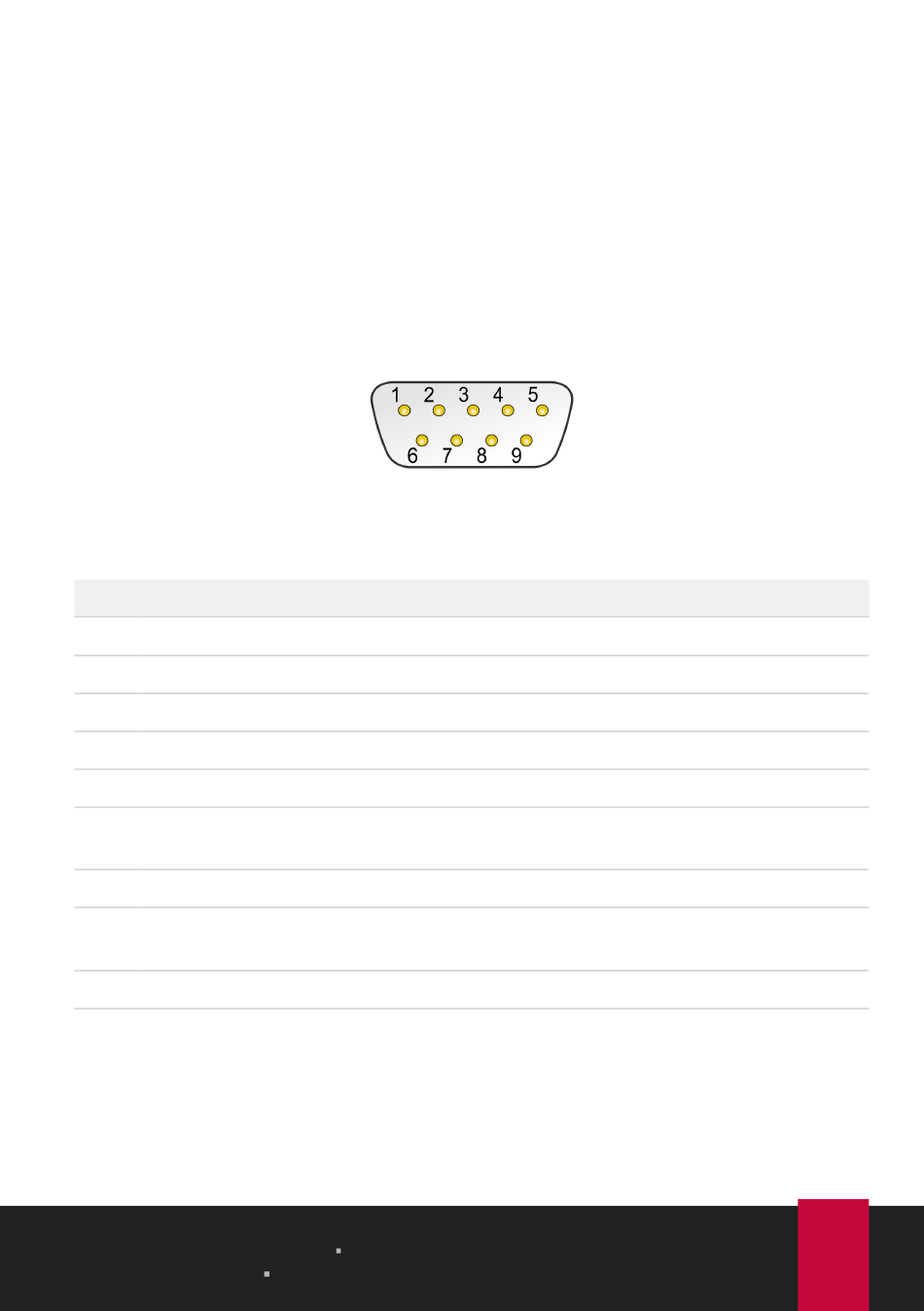

Pinverteilung D-Sub-Anschluss
(8 - 30 V DC)
b1
PCAN-Router FD
© 2022 PEAK-System Technik GmbH
und U
sind intern rückwirkungsfrei
b1
b2
Funktion am Anschluss CAN2
+5-V-Versorgung für externe Geräte (optional)
CAN2-Low
GND
Nicht belegt
Shield
Nicht belegt
CAN2-High
Digitaler Eingang Din0,
digitaler Ausgang Dout (600 mA)
Versorgung +U
(8 - 30 V DC)
b2
8
