4. Löten Sie auf der Platine die Lötbrücke(n) entsprechend der gewünschten
Einstellung.

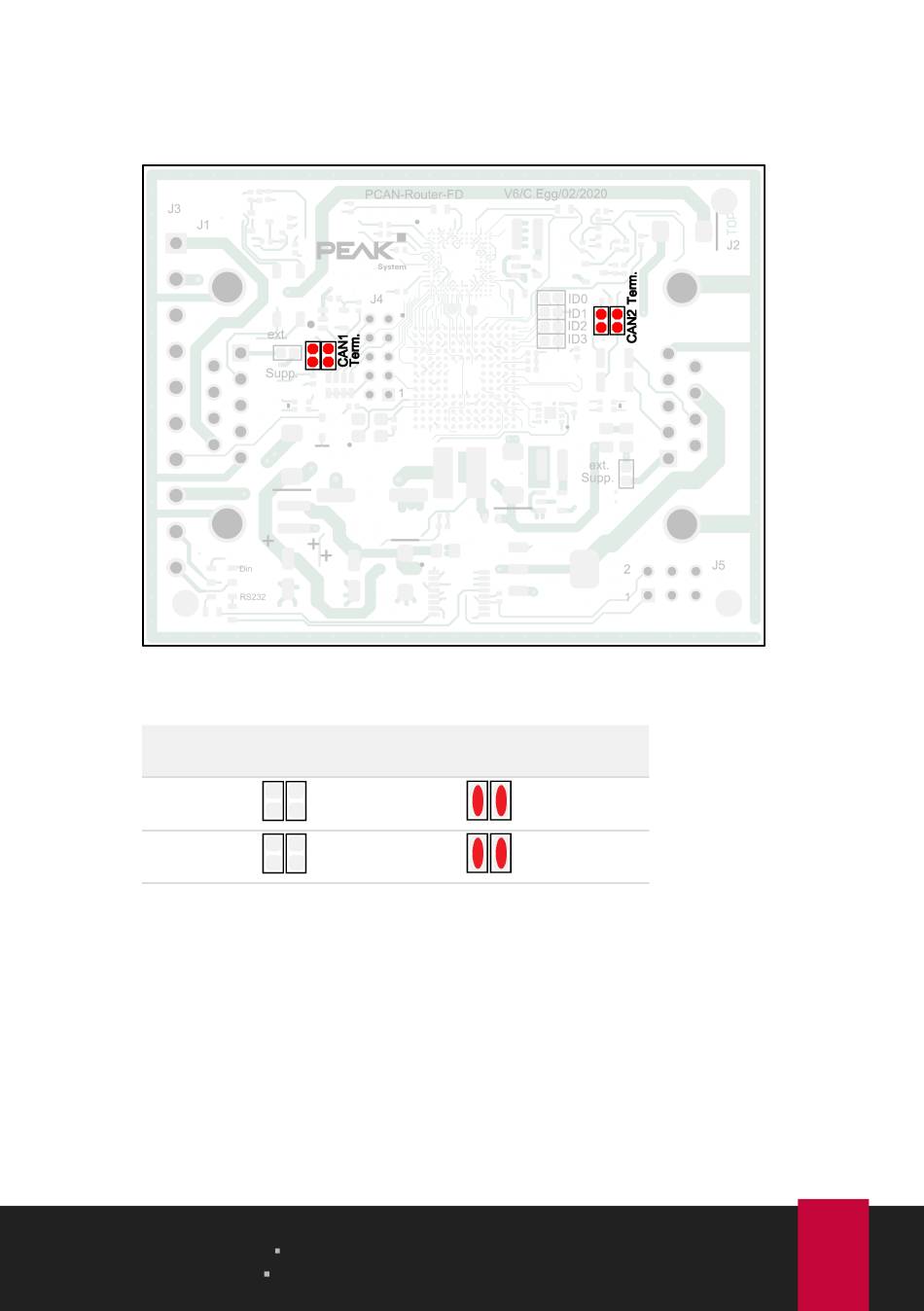

Lötfelder für die Terminierung des CAN-Busses
(CAN1 links, CAN2 rechts)
CAN-Kanal
CAN1
CAN2
5. Schieben Sie die Platine wieder vorsichtig in das Gehäuse ein.
6. Bei der D-Sub-Ausführung:
Setzen Sie die beiden Schrauben am D-Sub-Anschluss wieder ein.
7. Schrauben Sie die beiden Seiten des Gehäuses wieder an.
4 Hardware-Konfiguration
Benutzerhandbuch 3.0.0
Ohne Terminierung
(Standard)
