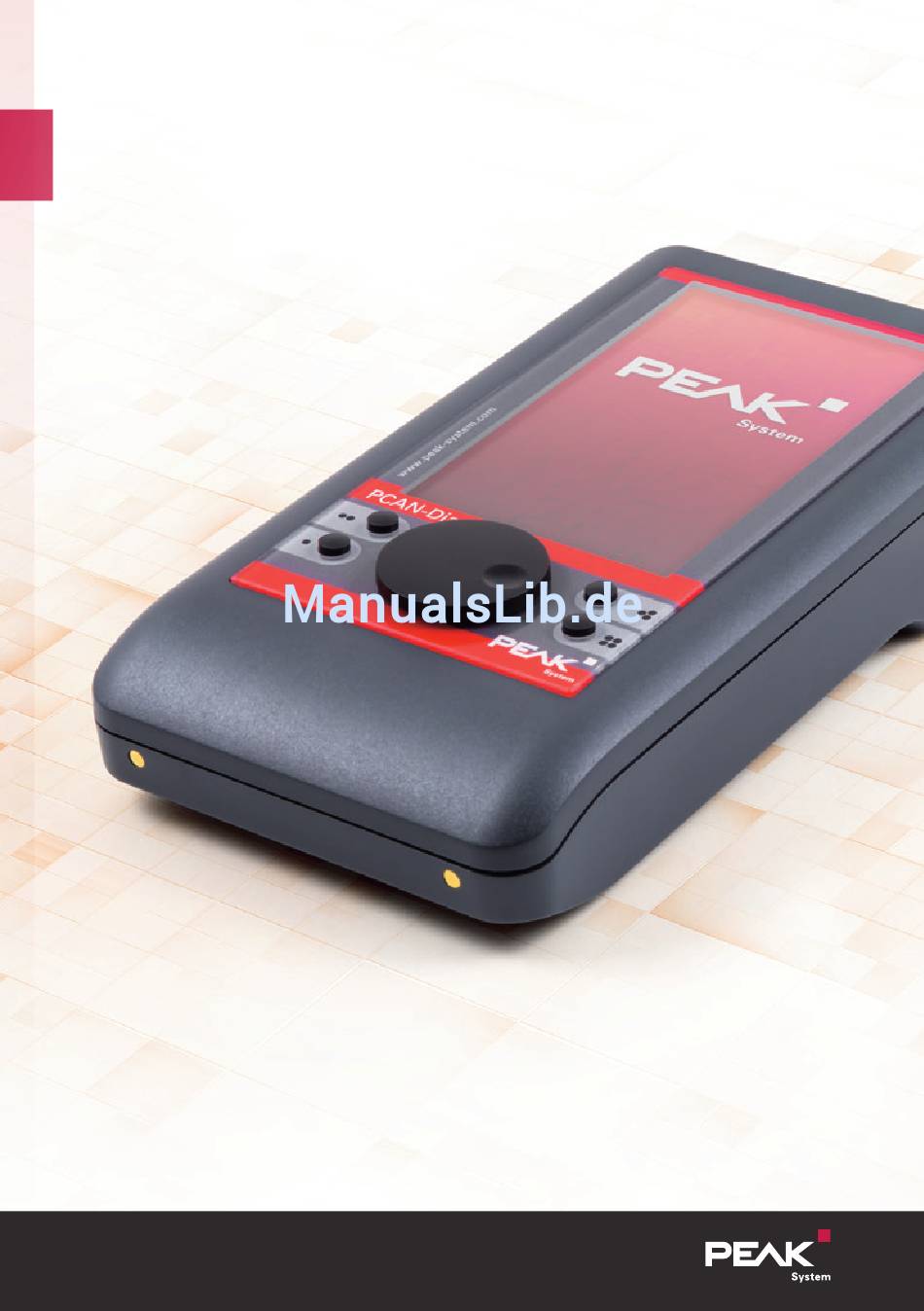

PCAN-Diag FD
Schnellstart-
Anleitung
Die vorliegende Anleitung umfasst die grundlegende Inbetriebnahme und Verwendung
Ihres PCAN-Diag FD. Eine ausführliche Dokumentation im PDF-Format finden Sie ...
... auf der PCAN-Diag FD-Speicherkarte im Verzeichnis:
... auf der beiliegenden DVD im Verzeichnis:
... auf unserer Website. Auf der Rückseite finden Sie entsprechende Downloadlinks.
© 2018-03 PEAK-System Technik GmbH - www.peak-system.com
PCAN-Diag
Tools\PCAN-Diag
FD\Documentation.
FD\Documentation.
Werbung
Verwandte Anleitungen für Peak System PCAN-Diag FD
Inhaltszusammenfassung für Peak System PCAN-Diag FD
- Seite 1 PCAN-Diag FD Schnellstart- Anleitung Die vorliegende Anleitung umfasst die grundlegende Inbetriebnahme und Verwendung Ihres PCAN-Diag FD. Eine ausführliche Dokumentation im PDF-Format finden Sie ..auf der PCAN-Diag FD-Speicherkarte im Verzeichnis: PCAN-Diag FD\Documentation..auf der beiliegenden DVD im Verzeichnis: Tools\PCAN-Diag FD\Documentation.
- Seite 2 Stellen Sie die Spannungsversorgung mit dem beiliegenden Steckernetzteil her. Versehen Sie das Netzteil dafür mit dem passenden Steckadapter (Euro, U.S. oder UK). Für den mobilen Einsatz kann das PCAN-Diag FD über die integrierten Akkus versorgt werden. Bei externer Spannungsversorgung werden die Akkus, auch im laufenden Betrieb, aufgeladen.
- Seite 3 Die Funktionen der vier Hotkeys variieren und werden am Rand der Anzeige eingeblendet. CAN-Anbindung Verbinden Sie das PCAN-Diag FD über den CAN-Anschluss (D-Sub) auf der Rückseite des Gerätes mit dem CAN-Bus. Für eine erfolgreiche Verbindung muss die Konfiguration der CAN-Anbindung des PCAN-Diag FD den Parametern des angeschlossenen CAN-Busses entsprechen.
- Seite 4 Nachrichten empfangen und senden Eingehenden CAN-Nachrichten anzeigen CAN Data CAN Message View Navigieren Sie zum Menüeintrag > . Eingehende CAN-Nachrichten werden in der Liste sortiert nach CAN-ID angezeigt (Spalte RxID). Die Darstellung der Datenbytes (Spalte Data 0...N) erfolgt im Hexadezimalformat. Mit jedem Auftreten einer CAN-Nachricht wird deren Zähler (Count) erhöht.
- Seite 5 Mit der Windows-Software PCAN-Diag FD Editor können Sie die Geräte- einstellungen und benötigte Dateien in Form von Projekten zusammenstellen und anschließend per USB an das PCAN-Diag FD übertragen. Sie finden das Programm (PcanDiagFdEdt.exe) ..auf der PCAN-Diag FD-Speicherkarte im Verzeichnis: PCAN-Diag FD\Tools.
-
Seite 6: Vereinfachte Eu-Konformitätserklärung
Aktualisierung der Firmware Halten Sie Ihre PCAN-Diag FD auf dem neuesten Stand. Auf unserer Website steht das PCAN-Diag FD-Package zum Download zur Verfügung. Es beinhaltet die aktuelle Firmware, Dokumentation, Gerätehilfe und Software. Laden Sie das aktuelle Datenpaket zum PCAN-Diag FD von unserer Website oder direkt mit dem folgenden Link auf Ihren PC.
