4. Löten Sie auf der Platine die Lötbrücke(n) entsprechend der gewünschten
Einstellung.

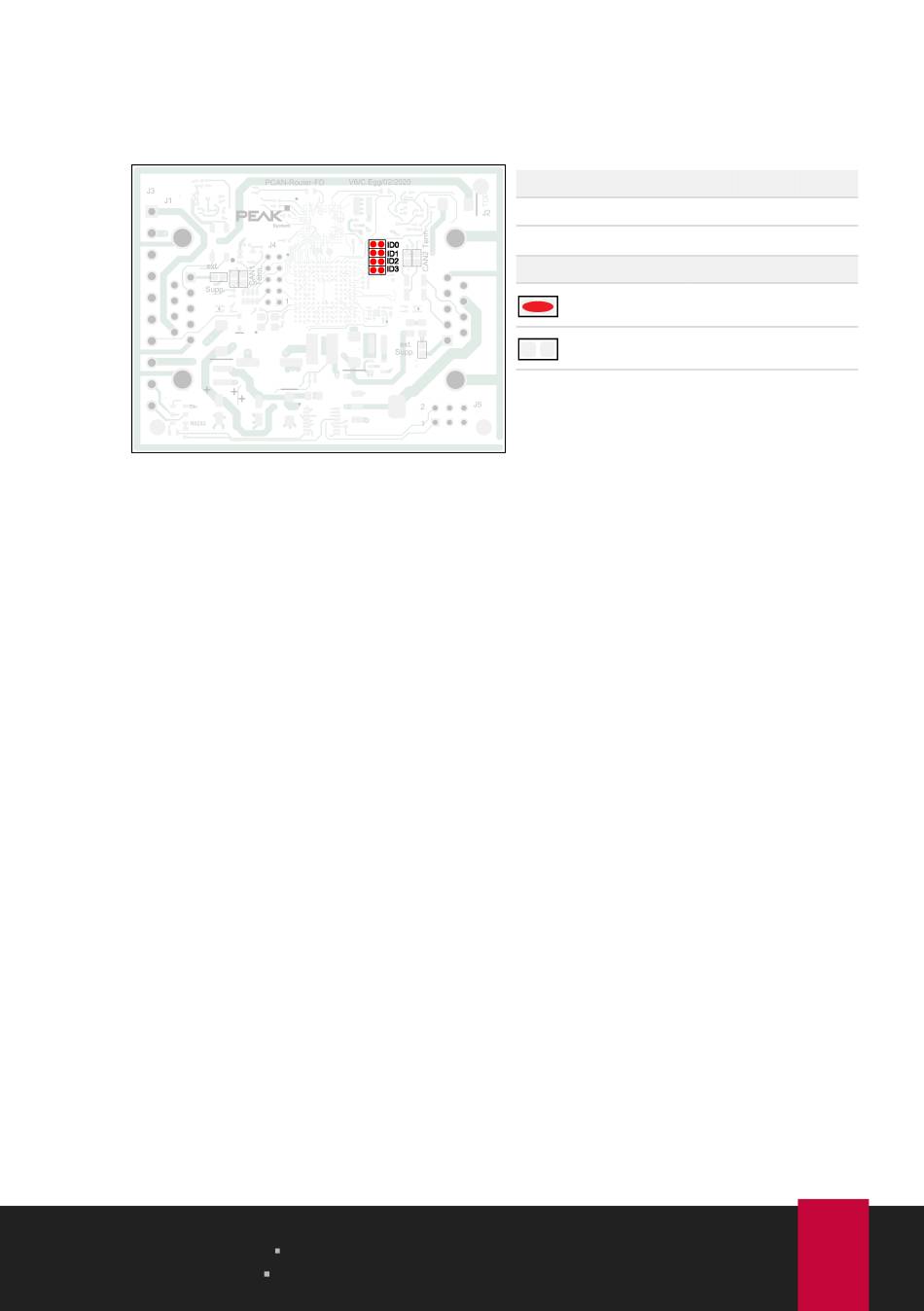

Lötfelder für die Kodierung auf der Platine
5. Schieben Sie die Platine wieder vorsichtig in das Gehäuse ein.
6. Bei der D-Sub-Ausführung:
Setzen Sie die Schrauben am D-Sub-Anschluss wieder ein.
7. Schrauben Sie die beiden Seiten des Gehäuses wieder an.
4 Hardware-Konfiguration
Benutzerhandbuch 3.0.0
PCAN-Router FD
© 2022 PEAK-System Technik GmbH
Position 0 1
Port μC P0.4 P0.5
Lötfeld-Zustand Port-Zustand
Low
High
2 3
P0.6 P0.7
