5. Löten Sie auf der Platine die Lötbrücke(n) entsprechend der gewünschten
Einstellung.

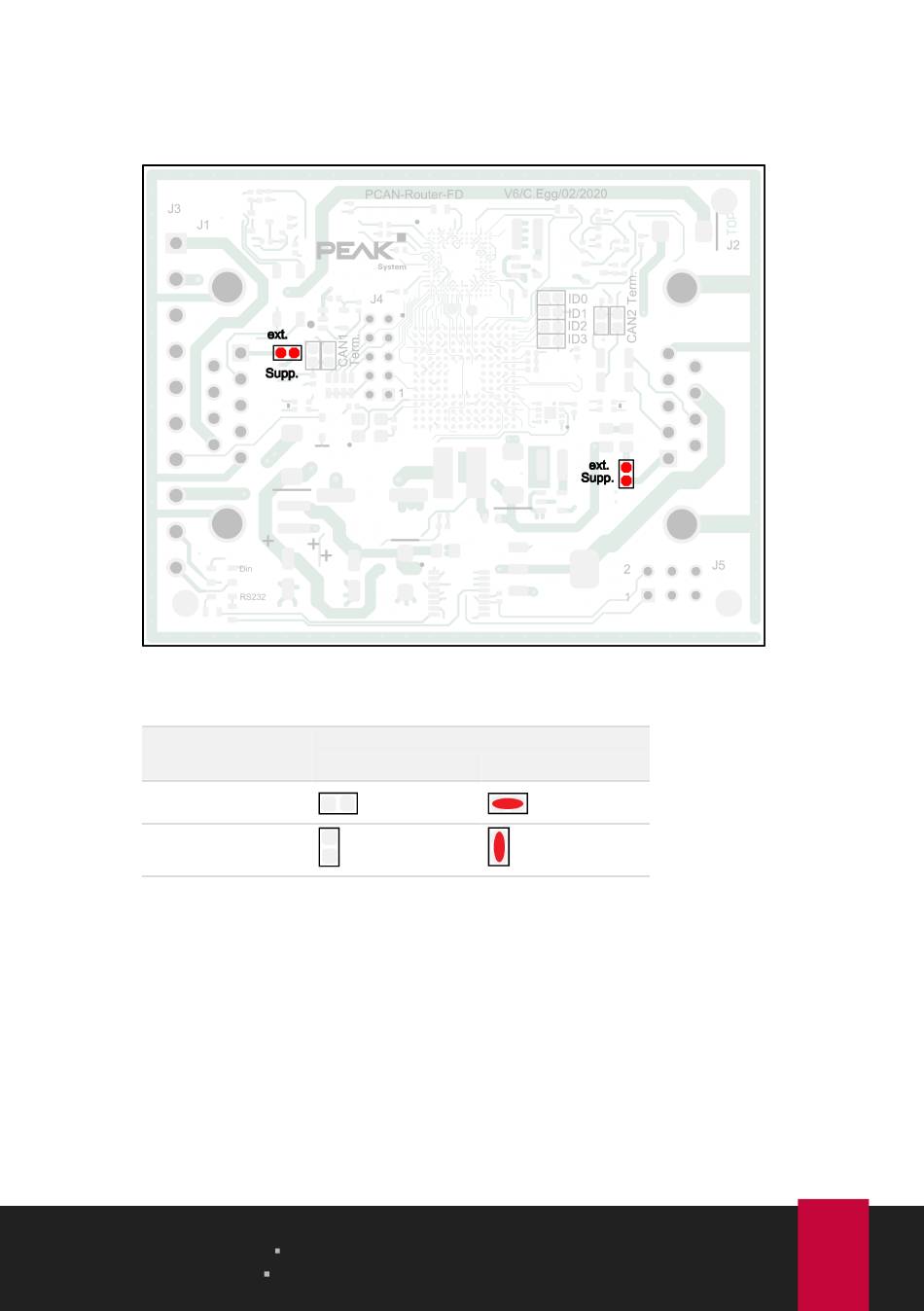

Lötfelder für die Versorgung externer Geräte
(für D-Sub-Anschluss CAN1 links, für CAN2 rechts)
D-Sub-Anschluss
CAN1 (links)
CAN2 (rechts)
6. Schieben Sie die Platine wieder vorsichtig in das Gehäuse ein.
7. Setzen Sie die Schrauben am D-Sub-Anschluss wieder ein.
8. Schrauben Sie die beiden Seiten des Gehäuses wieder an.
4 Hardware-Konfiguration
Benutzerhandbuch 3.0.0
5-Volt-Versorgung
Ohne (Standard)
PCAN-Router FD
© 2022 PEAK-System Technik GmbH
Pin 1
