2 Anschlüsse und Bedienelemente
Folgende Anschlüsse können je nach Ausführung genutzt werden:
10-polige Schraubklemmenleiste (IPEH-002215)
2 x 9-polige D-Sub-Anschlüsse (m) (IPEH-002214)
I/O-Pin: digitaler Ausgang, digitaler Eingang
RS-232-Schnittstelle für serielle Datenübertragung;
alternativ 2 x digitale Eingänge per Hardware-Konfiguration
(siehe Abschnitt 4.3 Zwei zusätzliche digitale Eingänge)
Boot-Eingang zur Aktivierung des CAN-Bootloaders für Firmware-Upload
(siehe Kapitel 6 Firmware-Upload)
2.1 D-Sub-Anschlüsse
Die beiden D-Sub-Anschlüsse sind für die CAN-FD-Kanäle CAN1 und CAN2
vorgesehen. Die CAN-Leitungen (CAN-High, CAN-Low) sind entsprechend der
Spezifikation CiA® 106 angeordnet.
2 Anschlüsse und Bedienelemente
Benutzerhandbuch 3.0.0

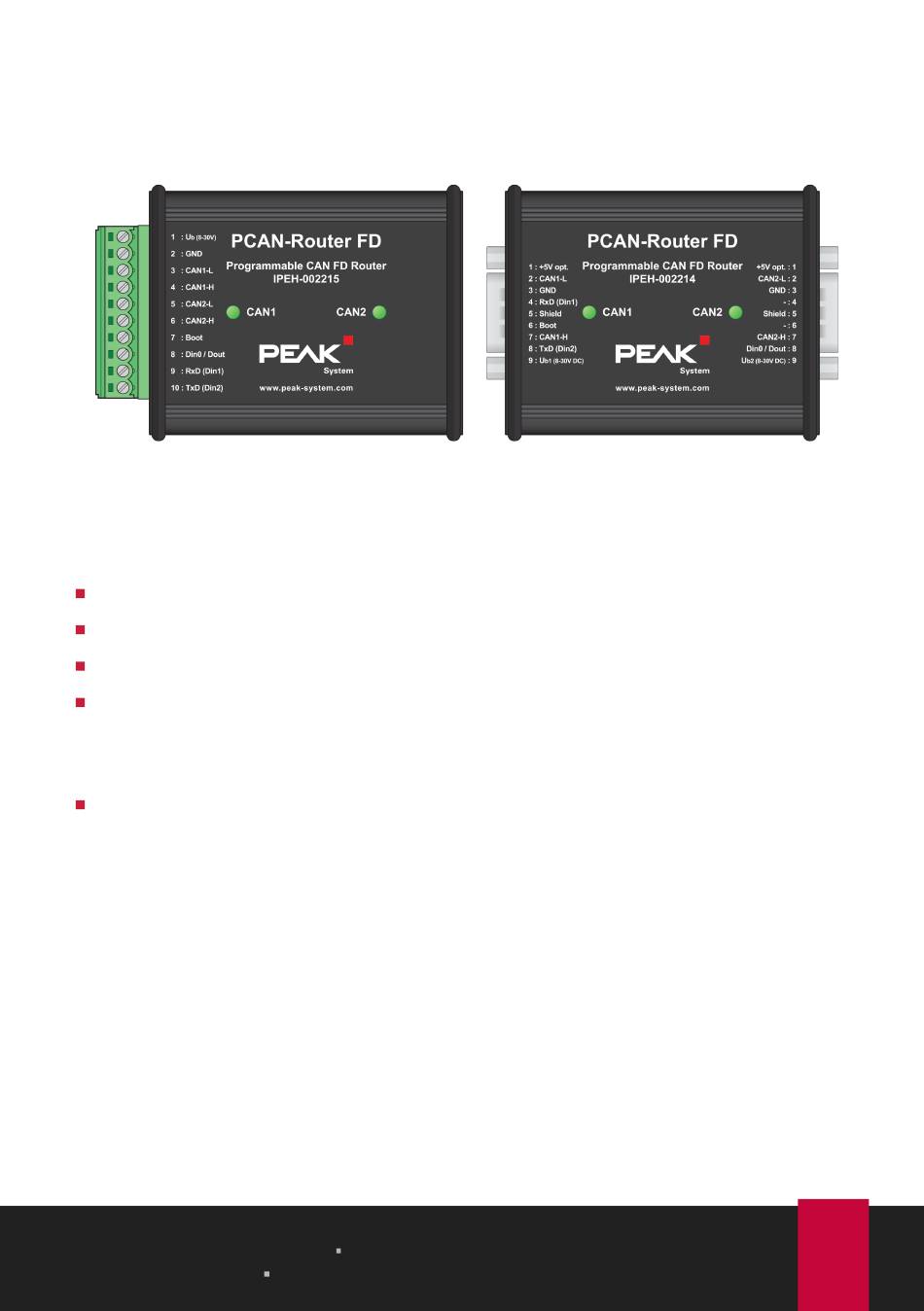

PCAN-Router FD mit 10 Anschluss-Polen oder
2 x 9-Pin D-Sub-Anschlüssen und 2 Status-LEDs
