Benutzerwahl 2

Benutzerwahl 2 ermöglicht die selben Optionen wie Benutzerwahl 1. Zudem erhalten Sie einen Relaisausgang, der z.B. eine Klappe
steuern kann, oder eine andere externe Funktion, dessen Steuerung Sie benötigen.
Die 8-polige Buchse und Klemmreihe befindet sich auf dem Gerät. Die Klemmreihe wird auf der Rückseite der Platte angeschlossen,
und die Kabel werden durch eine der Kabelverschraubungen geführt.

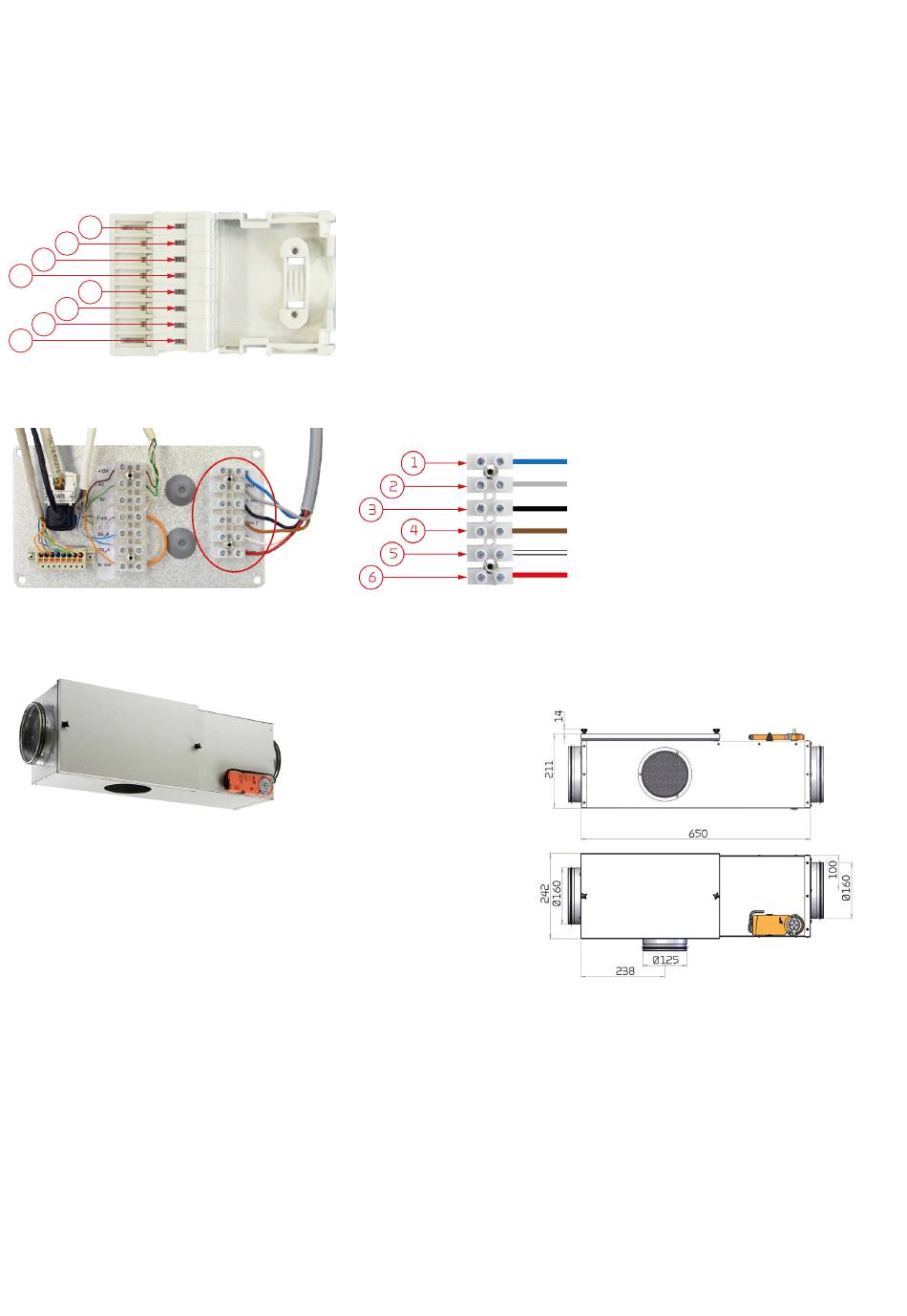

Anschluss durch die 8-polige Buchse:
1
2
3
4
5
6
7
8
Anschluss in der 6-poligen Klemmreihe
Relaisausgang, der z.B. eine Klappe steuern kann, oder eine andere externe Funktion, dessen Steuerung Sie benötigen.

EM-Box (Klappe Option)

Möchten Sie die Abluft der Dunstabzugshaube über das Lüftungsgerät laufen
lassen, kann es vorkommen, dass nicht genug Luft für den Dunstabzugshauben-
sog vorhanden ist.
Mit einer montierten EM-Box können Sie, wenn die Dunstabzugshaube in Be-
trieb ist, die Abluft so regulieren, dass weniger Luft aus den anderen Räumen ge-
sogen wird, z. Bsp. Badezimmer und Waschraum, damit die Dunstabzugshaube
genug Luft für einen ausreichenden Sog hat.
Die EM-Box ist mit einem Metallfilter ausgestattet, der zum zusätzlichen Schutz
des Lüftungsgeräts effizient Fettpartikel aus der Luft der Dunstabzugshaube
entfernt.
Das System funktioniert auf folgende Weise:
Wenn die Dunstabzugshaube eingeschaltet wird, wird Benutzerwahl 2 aktiviert. Das Lüftungsgerät erhöht die Lüftung und sendet
gleichzeitig ein Ausgangssignal an die EM-Box zum Schließen der Klappe für Abluft in den anderen Räumen. Die Klappe schließt jedoch
nicht ganz. In den anderen Räumen kommt noch immer Abluft vor, jedoch reduziert.
Bei Ausgleich müssen die kleinen Stoppklötze an der Klappe eingestellt werden, damit die Lüftung in den anderen Räumen beibehalten
wird.
Die EM-Box wird in der 8-poligen Buchse angeschlossen. Pin 2: Benutzerwahl 2 und Pin 4: GND. Der Relaisausgang wird in der 6-poligen
Klemmreihe angeschlossen. Klemme 4: Benutzerwahl 2 (Ausgang) und Klemme 5: N (Ausgang), wie in Benutzerwahl 2 gezeigt.
22
Pin 2: Benutzerwahl 2
Pin 4: GND
Klemme 4: Benutzerwahl 2 (Ausgang)
Klemme 5: N (Ausgang)
Maßskizze:
