3.2
Funktionsprinzip
Bandwaagen arbeiten mit einem bestehenden Gurtförderer und geeignetem Siemens
Messumformer. Das Material wird auf dem Fördergurt über die Bandwaage hinweg befördert
und übt dabei über die Rollenstation eine lastproportionale Kraft auf die Wägezellen aus.
Die Bandwaage reagiert nur auf die vertikale Komponente der ausgeübten Gewichtskraft. Die
resultierende Auslenkung in jeder Wägezelle wird durch ihre Dehnungsmessstreifen erfasst.
Die Versorgungsspannung vom Messumformer wird von den DMS in ein lastproportionales,
elektrisches Signal umgewandelt und wieder an den Messumformer zurückgesandt. Die
vertikale Auslenkung der Wägezellen wird durch einen in der Bandwaage integrierten
Anschlag vor Überlastung geschützt.
Milltronics MCS
Betriebsanleitung, 06/2021, A5E52091166-AB

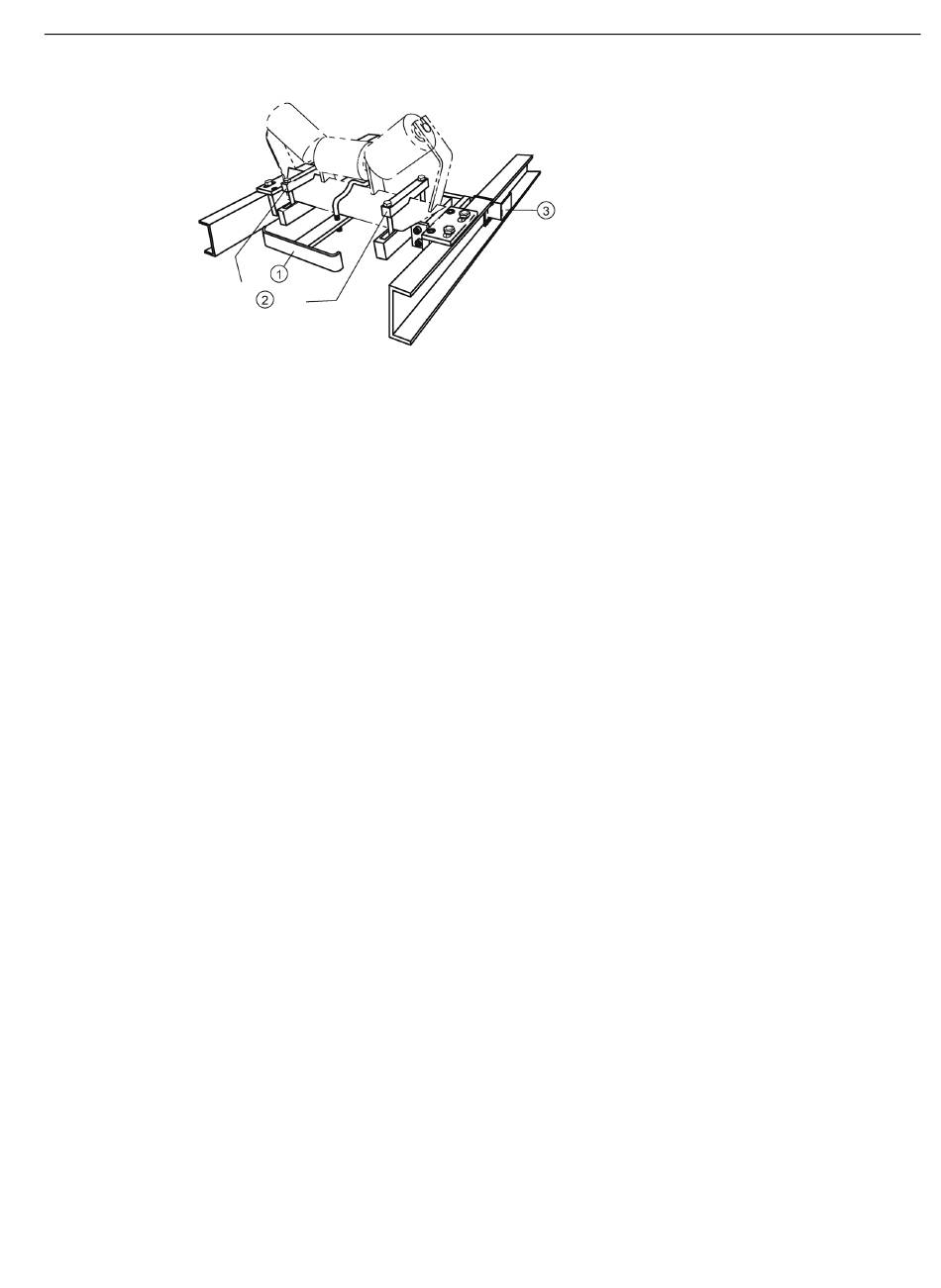

Bügel für Testgewichte
Klemmhalterungen für die Rollenstation
optionaler Anschlusskasten
Beschreibung
3.2 Funktionsprinzip
