  • Seite 1 Milltronics MUS Einleitung Sicherheitshinweise Milltronics Beschreibung Einbauen/Anbauen Förderbandwaagen Milltronics MUS Anschluss Inbetriebnahme Betriebsanleitung Instandhalten und Warten Technische Daten Maßbilder Produktdokumentation und Support 7MH7123 10/2021 A5E32015599-AA...
  • Seite 2: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 3: Inhaltsverzeichnis

    Wägemodul positionieren ....................23 4.5.6 Waage positionieren ......................24 4.5.7 Transportsicherungen entfernen ..................25 4.5.8 Rollenstation(en) ausfluchten und auf gleiche Höhe ausrichten .......... 26 4.5.9 Ausrichtung prüfen ......................27 Anschluss ............................. 28 Anschluss der Bandwaage ....................28 Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 4 Wägezelle ersetzen ......................34 Ersatzteile .......................... 34 Technische Daten ..........................35 Technische Daten ......................35 Maßbilder ............................38 Maßbilder .......................... 38 Produktdokumentation und Support ....................42 Produktdokumentation ...................... 42 Technischer Support ......................43 Index ..............................44 Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 5: Einleitung

    Einleitung Hinweis Betriebssicherheit und Schutz des Siemens Wägesystems sind nur gewährleistet, wenn das Gerät entsprechend der Anleitung in diesem Gerätehandbuch betrieben wird. • Es liegt in der Verantwortung des Anwenders, dieses Gerätehandbuch vor Einbau und Inbetriebnahme der einzelnen Systembauteile der Bandwaage durchzulesen.
  • Seite 6: Sicherheitshinweise

    Dieses Instrument sollte nur von qualifiziertem Personal installiert oder bedient werden. Hinweis Veränderungen am Produkt, darunter auch Öffnen und unsachgemäße Reparaturen des Produktes, sind nicht zulässig. Bei Nichtbeachtung dieser Bestimmung erlischt die Gültigkeit der CE- und UKCA- Kennzeichnung sowie der Herstellergarantie. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 7: Beschreibung

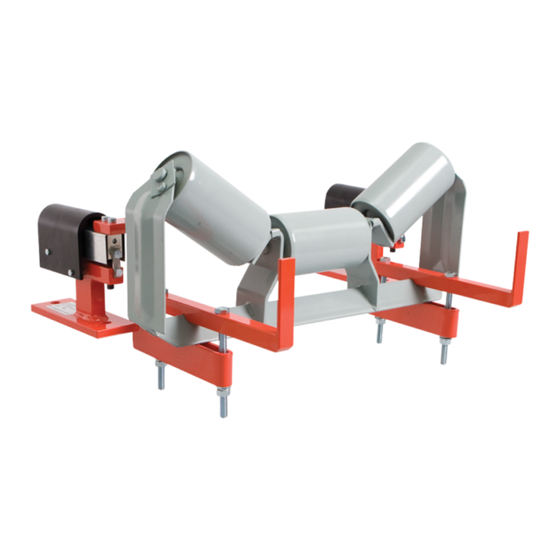

    Beschreibung Einführung Bandwaage Milltronics MUS Die Milltronics MUS ist eine modulare Förderbandwaage für mittlere bis große Förderstärken, die eine dynamische Verwiegung in Ihrem Prozess ermöglicht. Die MUS umfasst zwei getrennte Wägemodule links und rechts, mit jeweils einer Wägezelle. Durch Zusatz einer Rollenstation (kundenseitig geliefert und installiert) am Wägemodul wird das Wägesystem ergänzt.
  • Seite 8: Einbauen/Anbauen

    • Die an der Waage zu verwendende Rollenstation und mindestens die beiden zu- und ablaufseitigen Rollenstationen müssen gleichartig, vom gleichen Hersteller und in gutem Zustand sein. Nehmen Sie die Vorbereitung der Anlage entsprechend der Siemens Zeichnung(en) oder des Anwendungsleitfadens für Bandwaagen (7ML19985GA31) vor. Hinweise zum Gurtförderer Der ideale Einbauort der Bandwaage hängt vom Gurtfördersystem ab.
  • Seite 9: Kontrollschieber

    Je nach Anzahl der Gurtfalten, Überzugsdicke, sowie Art und Menge der Verbindungsstellen eines gegebenen Fördergurts schwankt das Gewicht pro Längeneinheit des Gurts erheblich. Bei einem Nullabgleich bilden Bandwaagen nach einem Gesamtdurchlauf einen Mittelwert des Gurtgewichts. Große Abweichungen von diesem Mittelwert beeinträchtigen den Nullabgleich. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 10: Antriebstrommel

    Rollenstationen mit 20° Muldung ② Mind. 3 Rollenbockzwischenräume ③ Antriebstrommel ④ Bandwaage Hinweis Auf Förderern, die durchgehend Rollenstationen mit 35° Muldung haben, müssen mindestens zwei 35° gemuldete Rollenstationen und eine 20° Station zwischen Bandwaage und Antriebstrommel angebracht werden. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 11 übertrifft die für einen Waageneinbau zulässigen Werte. Beim Einbau der Waage nahe der Antriebstrommel ist deshalb ein vertikaler Versatz von maximal 13 mm (½") zwischen der Oberkante der Antriebstrommel und der Mittelrolle der benachbarten Tragrolle erlaubt. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 12 Einbauen/Anbauen 4.2 Hinweise zum Gurtförderer ① maximal 13 mm (1/2") ② Antriebstrommel ③ 20° Rollenstation, Mittelrolle Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 13: Steigbänder

    Vermeiden Sie den Einbau der Waage innerhalb der Tangenten der Krümmung. Konkave Form ① Mind. 12 m (40 ft) ② Tangenten ③ Bandwaage Konvexe Form ① Mind. 6 m (20 ft) ② Mind. 12 m (40 ft) ③ Tangenten ④ Bandwaage Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 14: Pflugabstreifer

    Pflugabstreifern oder ähnlichen Geräten, die das Material oder den Gurt berühren. 4.2.6 Abwurfbänder Präzisionsbandwaagen sind beschränkt geeignet für den Einsatz mit Förderbändern, die fahrbar oder höhenverstellbar sind. Applikationen dieser Art erfordern deshalb besondere Beachtung. Für höhenverstellbare Gurtförderer bietet Siemens einen Neigungsmesser an. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 15: Bandschleifenwagen

    Abschnitt und an der anderen Seite an den statischen Abschnitt geschraubt. Während Einbau und Einstellung der Bandwaage MUS müssen die Anschläge installiert bleiben. Bringen Sie die Transportsicherung bei Wartungseingriffen oder längerem Stillstand wieder an. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 16: Sicherheitsvorkehrungen Bei Der Installation

    Gurtförderer geerdet werden, der seinerseits geerdet sein muss. VORSICHT Schweißarbeiten Bei Schweißarbeiten im Bereich des Wägesystems ist mit äußerster Vorsicht zu verfahren. Stellen Sie sicher, dass kein Schweißstrom über die Bandwaage fließt. Die Wägezellen können durch Schweißstrom beschädigt werden. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 17: Vorgehen Beim Einbau

    3. Rollenstation einbauen 4. Wägemodul positionieren 5. Waage positionieren 6. Transportsicherungen entfernen 7. Rollenstation(en) ausfluchten und auf gleiche Höhe ausrichten 8. Ausrichtung prüfen 4.5.2 Rollenstation ausbauen Bauen Sie die Rollenstation(en) an der vorgesehenen Stelle des Gurtförderers aus. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 18: Fußplatte Der Rollenstation Ausbauen Und Rollenbockrahmen Beidseitig Anpassen

    Vibrationen der Rollenstation führen. In diesem Fall sind Eckversteifungen an das Verbindungsstück des horizontalen Trägers und des äußeren, vertikalen Fußteils zu schweißen. ① Vorher ② Nachher ③ Siehe Hinweise unten Hinweis Querträger wie abgebildet abschneiden, um bei Belastung einen Spielraum zu gewährleisten. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 19: Rollenstation Einbauen

    Träger. Folgende Abbildungen zeigen alternative Bauweisen von Rollenstationen und Tipps zu Umbau und Installation. Muldenförmige Rollenstation mit Träger im U-Profil Umbau der Rollenstation ① Eckversteifung falls erforderlich ③ 12,7 mm (0.5") ② 100 mm (4") Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 20 ① Montage optionaler, flacher ③ Klemme für die Rollenstation Justagegewichte ② Kundenseitige Rollenstation ④ Montageschrauben Muldenförmige Rollenstation mit rohrförmigem Träger Umbau der Rollenstation ① Eckversteifung falls erforderlich ③ 12,7 mm (0.5") ② 100 mm (4") Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 21 ① Montage optionaler, flacher ③ Klemme für die Rollenstation Justagegewichte ② Kundenseitige Rollenstation ④ Montageschrauben Muldenförmige Rollenstation mit Winkelträger Umbau der Rollenstation ① Eckversteifung falls erforderlich ③ Klemme für die Rollenstation ② 100 mm (4") Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 22 Einbauen/Anbauen 4.5 Vorgehen beim Einbau Einbau der Rollenstation ① Montage optionaler, flacher ③ Klemme für die Rollenstation Justagegewichte ② Kundenseitige Rollenstation ④ Montageschrauben Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 23: Wägemodul Positionieren

    Klemmhalterungen müssen einen ausreichenden Zwischenraum haben. ① Maß ,n’ ② Zulaufseitige Rollen ③ Stelle der herausgenommenen Rollenstation ④ Ablaufseitige Rollen Hinweis Sorgen Sie für einen ausreichenden Sicherheitsabstand zwischen dem Untergurt, der MUS und ihrem Testgewicht (bei Verwendung während dem Justageverfahren). Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 24: Waage Positionieren

    Setzen Sie die Waage auf die Holme des Gurtförderers. Die Pfeile auf den Wägemodulen müssen in Förderrichtung zeigen (ablaufseitige Rollen). Montieren Sie die umgebaute Rollenstation mit den Klemmhalterungen auf die Waage. ① Klemmhalterungen für die Rollenstation Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 25: Transportsicherungen Entfernen

    Schrauben ‚A’ und drehen Sie beide Transportsicherungen so weit nach unten, bis die Transportsicherung um 180 Grad gedreht ist. Ziehen Sie die Schrauben zur Befestigung an. ① Schrauben ‚A’ ② Transportsicherungen Hinweis Die Transportsicherung muss vor dem Ausrichten der Rollenstationen im Wägebereich entfernt werden. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 26: Rollenstation(En) Ausfluchten Und Auf Gleiche Höhe Ausrichten

    Rollenstation als Letzte ausrichten Hinweis Die präzise Ausrichtung der Rollenstationen ist für eine optimale Genauigkeit des Wägesystems sehr wichtig. Durch schlecht ausgerichtete Rollenstationen werden unerwünschte Kräfte auf jede Rollenstation im Wägebereich ausgeübt. Folge sind Justage- und Messfehler. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 27: Ausrichtung Prüfen

    Trotz der Toleranz von ± 0,8 mm (1/32") darf die Rollenstation der Bandwaage niemals niedriger als die benachbarten Stationen liegen. Die Ausrichtung ist der wichtigste Schritt beim Einbau der Bandwaage. Sie hat einen direkten Einfluss auf die Genauigkeit des Wägesystems. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 28: Anschluss

    Anschluss Anschluss der Bandwaage ① Wägezellen, mit 3 m (10 ft) Kabel in flexibler Anschlussleitung, mit 1/2" NPT-Stecker ② Wägezelle ‚B’ ③ Wägezelle ‚A’ Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 29 + SIG ‚B’ + SIG SCHIRM SCHIRM SCHIRM Hinweis Um den Wägeprozess nicht zu beeinträchtigen, dürfen die Leitungen oder Wägezellenkabel nicht auf der Wägerolle bzw. auf den Komponenten der Bandwaage, die die Rollenstation tragen, aufliegen. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 30: Inbetriebnahme

    Genauigkeit zu erreichen. Anweisungen zur Programmierung und Justage, sowie Informationen zu den Materialtests finden Sie in der Betriebsanleitung des Messumformers. Alle Betriebsanleitungen stehen auf unserer Website zum Download zur Verfügung: Siemens Wägetechnik (http://www.siemens.com/weighing) Prüflast Die Prüflast ist für die Kalibrierung des Messumformers erforderlich. Der errechnete Wert wird in der Einheit kg/m (oder lb/ft) in den entsprechenden Parameter des Messumformers eingegeben.
  • Seite 31: Abgleich

    Ein Nullabgleich wird durchgeführt, wenn der Gurtförderer gut eingelaufen ist und der Gurt seine natürliche Form angenommen hat. Die Durchführung des Nullabgleichs erfolgt gemäß den Anweisungen in der Betriebsanleitung des Messumformers. Der Gurtförderer muss leer sein. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 32: Nullabgleich

    Neuauslegung Bei einer wesentlichen Änderung von Förderstärke, Geschwindigkeit und/oder Abstand der Rollenstationen im Vergleich zu den ursprünglichen Werten des Datenblatts nehmen Sie bitte Kontakt mit Ihrer Siemens Niederlassung auf, um die Richtigkeit der Referenzparameter zu gewährleisten. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 33: Instandhalten Und Warten

    Die Fehlerfreiheit der Wägezellen kann durch Null- und Vollabgleiche überprüft werden. Wenn die Null- und Vollabweichungen eine ständige Verschiebung in eine Richtung anzeigen oder wenn sich das System ohne ersichtlichen mechanischen Grund nicht mehr justieren lässt, kann dies auf eine Beschädigung der Wägezellen zurückzuführen sein. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 34: Wägezelle Ersetzen

    Überlast-Spielraum einer Ersatz-Wägezelle sollte über die mV-Anzeigewerte eingestellt werden. Ersatzteile Allein die Wägezelle ist als Ersatzteil für die Bandwaage zu empfehlen. Angaben zur richtigen Größe und Modellnummer finden Sie auf dem Typenschild der Wägezelle. Eine ersetzte Wägezelle muss erneut abgeglichen werden. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 35: Technische Daten

    -40 bis +65 °C (-40 bis +150 °F) Betriebsbereich -10 bis +40 °C (+15 bis +105 °F) kompensiert Gurtbreite • Standardausführung: bis 1000 mm (bis 42" CEMA) • Verstärkte Ausführung: bis 1500 mm (bis 60" CEMA) • siehe Maßbilder Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 36 Technische Daten 8.1 Technische Daten Bandgeschwindigkeit • 3 m/s (600 fpm) Bei höheren Bandgeschwindigkeiten nehmen Sie mit der Abteilung Application Engineering von Siemens Kontakt auf. Kapazität • bis zu 5000 t/h (5500 STPH) bei maximaler Bandgeschwindigkeit Neigung des Gurtförderers Tabelle 8- 1 Neigung des Gurtförderers...
  • Seite 37 Technische Daten 8.1 Technische Daten Zulassungen Europa UKCA Australien EMV-Bescheinigung auf Anfrage erhältlich Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 38: Maßbilder

    Bandwaage MUS Standardausführung Seitenansicht - Maße in mm (inch) Hinweis 2 zulaufseitige und 2 ablaufseitige Rollenstationen müssen auf +0,8 bis 0 mm (+1/32 bis 0") mit der Wägerolle ausgerichtet werden. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihre Siemens Niederlassung. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 39 Standardausführung - Ansicht von vorne ① Transportsicherungen ② Rollenstation (kundenseitig, z. B. CEMA-Ausführung) ③ Bestehende Förderbandholme ④ Gurtbreite +230 mm (9", je nach CEMA-Größe) oder passend Bandwaage MUS Standardausführung Ansicht von vorne - Maße in mm (inch) Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 40 Bandwaage MUS Verstärkte Ausführung Seitenansicht - Maße in mm (inch) Hinweis 2 zulaufseitige und 2 ablaufseitige Rollenstationen müssen auf +0,8 bis 0 mm (+1/32 bis 0") mit der Wägerolle ausgerichtet werden. Wenn Sie Fragen haben, wenden Sie sich bitte an Ihre Siemens Niederlassung. Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 41 Verstärkte Ausführung - Ansicht von vorne ① Transportsicherungen ② Rollenstation (kundenseitig, z. B. CEMA-Ausführung) ③ Bestehende Förderbandholme ④ Gurtbreite +230 mm (9", je nach CEMA-Größe) oder passend Bandwaage MUS Verstärkte Ausführung Ansicht von vorne - Maße in mm (inch) Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
  • Seite 42: Produktdokumentation Und Support

    Seriennummer verfügbar sind, wie z. B. technische Daten, Ersatzteile, Kalibrierungsdaten oder Werkszertifikate. Eingabe der Seriennummer 1. Öffnen Sie das PIA Life Cycle Portal (https://www.pia-portal.automation.siemens.com). 2. Wählen Sie die gewünschte Sprache. 3. Geben Sie die Seriennummer Ihres Geräts ein. Die für Ihr Gerät relevante Produktdokumentation wird angezeigt und kann heruntergeladen werden.
  • Seite 43: A.2 Technischer Support

    Service & Support (http://www.siemens.com/automation/serviceandsupport). Kontakt Wenn Sie weitere Fragen zum Gerät haben, wenden Sie sich bitte an Ihre Siemens-Vertretung vor Ort, die Sie unter Ansprechpartner (http://www.automation.siemens.com/partner) finden. Um den Ansprechpartner für Ihr Produkt zu finden, gehen Sie zu "Alle Produkte und Branchen"...
  • Seite 44: Index

    Downloads, 42 Handbücher, 42 Hotline, (Siehe Support-Anfrage) Katalog Technische Datenblätter, 42 Kundensupport, (Siehe Technischer Support) Service, 43 Service und Support Internet, 43 Support, 43 Support-Anfrage, 43 Technischer Support, 43 Ansprechpartner, 43 Partner, 43 Zertifikate, 42 Milltronics MUS Betriebsanleitung, 10/2021, A5E32015599-AA...
