Milltronics MLC
Milltronics
Förderbandwaagen
Milltronics MLC
Betriebsanleitung
7MH7126
10/2021
A5E32007529-AA
Einleitung
Sicherheitshinweise
Beschreibung
Einbauen/Anbauen
Anschließen
Inbetriebnahme
Instandhalten und Warten
Technische Daten
Maßbilder
Produktdokumentation und
Support
1
2
3
4
5
6
7
8
9
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens Milltronics MLC
Inhaltszusammenfassung für Siemens Milltronics MLC
- Seite 1 Milltronics MLC Einleitung Sicherheitshinweise Milltronics Beschreibung Einbauen/Anbauen Förderbandwaagen Milltronics MLC Anschließen Inbetriebnahme Betriebsanleitung Instandhalten und Warten Technische Daten Maßbilder Produktdokumentation und Support 7MH7126 10/2021 A5E32007529-AA...
-
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Anschließen ............................23 Anschluss der Bandwaage ....................23 Inbetriebnahme ........................... 24 Justage ..........................24 Prüflast ..........................24 Abgleich ..........................25 Abschlussjustage ....................... 25 Nullabgleich ........................25 Vollabgleich ........................25 Materialtest ........................26 Neuauslegung ........................26 Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... - Seite 4 Wägezelle ersetzen ......................27 Ersatzteile .......................... 28 Technische Daten ..........................29 Technische Daten ......................29 Maßbilder ............................32 Maßbilder .......................... 32 Produktdokumentation und Support ....................35 Produktdokumentation ...................... 35 Technischer Support ......................36 Index ..............................37 Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA...
-
Seite 5: Einleitung
Einleitung Hinweis Betriebssicherheit und Schutz des Siemens Wägesystems sind nur gewährleistet, wenn das Gerät entsprechend der Anleitung in diesem Gerätehandbuch betrieben wird. • Es liegt in der Verantwortung des Anwenders, dieses Gerätehandbuch vor Einbau und Inbetriebnahme der einzelnen Systembauteile der Bandwaage durchzulesen. -
Seite 6: Sicherheitshinweise
Dieses Instrument sollte nur von qualifiziertem Personal installiert oder bedient werden. Hinweis Veränderungen am Produkt, darunter auch Öffnen und unsachgemäße Reparaturen des Produktes, sind nicht zulässig. Bei Nichtbeachtung dieser Bestimmung erlischt die Gültigkeit der CE- und UKCA- Kennzeichnung sowie der Herstellergarantie. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 7: Beschreibung

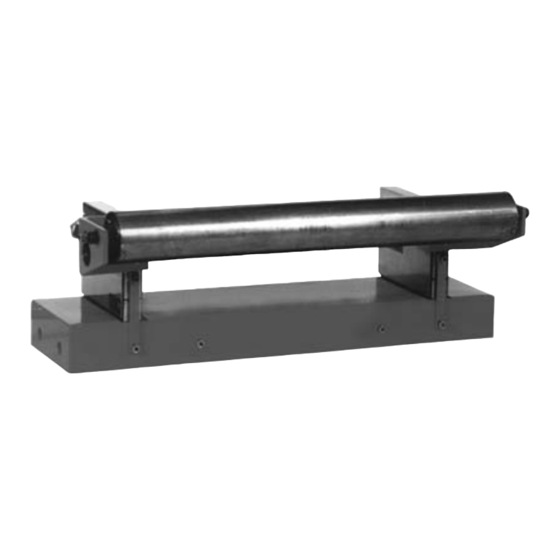

Beschreibung Einführung Die Milltronics MLC ist eine Bandwaage für kleinere Fördermengen und geringe Bandlasten. Sie wird für die kontinuierliche Verwiegung von Schüttgütern in Gurtförderern mit flachen Rollenstationen (ohne Muldung) oder mit flacher Gleitfläche eingesetzt. Die MLC eignet sich für die Verwiegung verschiedener Produkte, wie z. B. Düngemittel, Tabak, Futter-Pellets und Zucker. -
Seite 8: Funktionsprinzip
Im Lieferumfang der Siemens Bandwaage ist eine speziell angefertigte Rollenstation enthalten, deren Gewicht und Maße genau auf die Waage abgestimmt sind. Falls ein Ersatz erforderlich ist, kontaktieren Sie bitte Siemens. Ein Ersatz mit einer ungeeigneten Rollenstation könnte die Bandwaage durch Überlastung oder unsachgemäße Passung beschädigen. -
Seite 9: Einbauen/Anbauen
• Die an der Waage zu verwendende Rollenstation und mindestens die beiden zu- und ablaufseitigen Rollenstationen müssen gleichartig, vom gleichen Hersteller und in gutem Zustand sein. Nehmen Sie die Vorbereitung der Anlage entsprechend der Siemens Zeichnung(en) oder des Anwendungsleitfadens für Bandwaagen (7ML19985GA31) vor. Hinweise zum Gurtförderer Der ideale Einbauort der Bandwaage hängt vom Gurtfördersystem ab. -
Seite 10: Kontrollschieber
Je nach Anzahl der Gurtfalten, Überzugsdicke, sowie Art und Menge der Verbindungsstellen eines gegebenen Fördergurts schwankt das Gewicht pro Längeneinheit des Gurts erheblich. Bei einem Nullabgleich bilden Bandwaagen nach einem Gesamtdurchlauf einen Mittelwert des Gurtgewichts. Große Abweichungen von diesem Mittelwert beeinträchtigen den Nullabgleich. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 11: Antriebstrommel
Rollenstationen mit 20° Muldung ② Mind. 3 Rollenbockzwischenräume ③ Antriebstrommel ④ Bandwaage Hinweis Auf Förderern, die durchgehend Rollenstationen mit 35° Muldung haben, müssen mindestens zwei 35° gemuldete Rollenstationen und eine 20° Station zwischen Bandwaage und Antriebstrommel angebracht werden. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... - Seite 12 übertrifft die für einen Waageneinbau zulässigen Werte. Beim Einbau der Waage nahe der Antriebstrommel ist deshalb ein vertikaler Versatz von maximal 13 mm (½") zwischen der Oberkante der Antriebstrommel und der Mittelrolle der benachbarten Tragrolle erlaubt. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA...
- Seite 13 Einbauen/Anbauen 4.2 Hinweise zum Gurtförderer ① maximal 13 mm (1/2") ② Antriebstrommel ③ 20° Rollenstation, Mittelrolle Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA...
-
Seite 14: Steigbänder
Vermeiden Sie den Einbau der Waage innerhalb der Tangenten der Krümmung. Konkave Form ① Mind. 12 m (40 ft) ② Tangenten ③ Bandwaage Konvexe Form ① Mind. 6 m (20 ft) ② Mind. 12 m (40 ft) ③ Tangenten ④ Bandwaage Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 15: Pflugabstreifer
Pflugabstreifern oder ähnlichen Geräten, die das Material oder den Gurt berühren. 4.2.6 Abwurfbänder Präzisionsbandwaagen sind beschränkt geeignet für den Einsatz mit Förderbändern, die fahrbar oder höhenverstellbar sind. Applikationen dieser Art erfordern deshalb besondere Beachtung. Für höhenverstellbare Gurtförderer bietet Siemens einen Neigungsmesser an. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 16: Bandschleifenwagen
Seitenführung, schleift am Band entlang ③ Hier können Quetschungen auftreten ④ Rollenstation Hinweis Wenn möglich, entfernen Sie die Seitenführung im Wägebereich. Andernfalls stellen Sie die Seitenführung so ein, dass keine übermäßigen Kräfte oder Materialquetschungen auftreten. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 17: Umgang Mit Wägezellen
Gurtförderer geerdet werden, der seinerseits geerdet sein muss. VORSICHT Schweißarbeiten Bei Schweißarbeiten im Bereich des Wägesystems ist mit äußerster Vorsicht zu verfahren. Stellen Sie sicher, dass kein Schweißstrom über die Bandwaage fließt. Die Wägezellen können durch Schweißstrom beschädigt werden. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 18: Vorgehensweise Für Den Einbau
– Bringen Sie bei Bedarf Unterlegscheiben zwischen den Enden des statischen Trägers und dem Holm des Gurtförderers an. – Richten Sie den statischen Träger aus und ziehen Sie die Schrauben gerade so stark an, dass der statische Träger bis zur endgültigen Einstellung nicht verrutscht. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 19: Ausrichtung Der Rollenstationen
Genauigkeit der Waage beeinträchtigen. Ausrichtung der Rollenstationen Die präzise Ausrichtung der Rollenstationen ist für eine optimale Genauigkeit des Wägesystems sehr wichtig. Durch eine unsachgemäße Ausrichtung können unerwünschte Kräfte auf die Rollenstation der Waage ausgeübt werden. Folge sind Messfehler. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 20: Verfahren Zur Ausrichtung Der Rollenstationen
2. Lösen Sie die Transportsicherungen, um den Wägemechanismus freizulegen. Lockern Sie die Schrauben ‚B’ und entfernen Sie die Schrauben ‚A’, bevor Sie beide Transportsicherungen nach innen drehen. Ziehen Sie die Schrauben ‚B’ zur Befestigung an. ① Schrauben ‚A’ ② Transportsicherungen ③ Schrauben ‚B’ Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... - Seite 21 Einbauen/Anbauen 4.7 Verfahren zur Ausrichtung der Rollenstationen ① Bandwaage MLC ② Diese Rollenstation ist im Lieferumfang von Siemens enthalten. ③ 25 mm typischerweise (1") (beidseitig) ④ Richtschnur Durchm. 0,5 mm (0.020") oder entsprechendes (kundenseitig) Hinweis Bewahren Sie die Anschläge und Schrauben für spätere Wartungseingriffe, oder wann immer ein Schutz der Wägezellen erforderlich ist, an einem geeigneten Ort auf.
- Seite 22 6. Ziehen Sie die Montageschrauben des statischen Trägers an (34 bis 40.8 Nm oder 25 bis 30 ft lbs). 7. Senken Sie den Fördergurt vorsichtig auf die Bandwaage und die befestigten Rollenstationen ab. 8. Lassen Sie den Gurtförderer mindestens fünfzehn Minuten lang laufen, bevor Sie eine Justage durchführen. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA...
-
Seite 23: Anschließen
+ SIG ‚B’ + SIG SCHIRM SCHIRM SCHIRM Hinweis Um den Wägeprozess nicht zu beeinträchtigen, dürfen die Leitungen oder Wägezellenkabel nicht auf der Wägerolle bzw. auf den Komponenten der Bandwaage, die die Rollenstation tragen, aufliegen. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 24: Inbetriebnahme
Genauigkeit zu erreichen. Anweisungen zur Programmierung und Justage, sowie Informationen zu den Materialtests finden Sie in der Betriebsanleitung des Messumformers. Alle Betriebsanleitungen stehen auf unserer Website zum Download zur Verfügung: Siemens Wägetechnik (http://www.siemens.com/weighing) Prüflast Die Prüflast ist für die Kalibrierung des Messumformers erforderlich. Der errechnete Wert wird in der Einheit kg/m (oder lb/ft) in den entsprechenden Parameter des Messumformers eingegeben. -
Seite 25: Abgleich
Nach Beenden des Vollabgleichs sind die Testgewichte abzunehmen und aufzubewahren. Wenn der Null- und Vollabgleich erfolgreich durchgeführt und das/die Testgewicht(e) entfernt wurde(n), ist das Wägesystem betriebsbereit. Der Messumformer der Bandwaage muss sich weiterhin im RUN-Modus befinden. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 26: Materialtest
Neuauslegung Bei einer wesentlichen Änderung von Förderstärke, Geschwindigkeit und/oder Abstand der Rollenstationen im Vergleich zu den ursprünglichen Werten des Datenblatts nehmen Sie bitte Kontakt mit Ihrer Siemens Niederlassung auf, um die Richtigkeit der Referenzparameter zu gewährleisten. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 27: Instandhalten Und Warten
4. Die Wägezellenteile vom statischen Träger entfernen. 5. Die bestehende Wägezelle aus der Bandwaage ausbauen. 6. Ersatz mit einer neuen Wägezelle, die am statischen Träger und dann am dynamischen (beweglichen) befestigt wird. 7. Die Abstützung von Gurt und Wägerolle entfernen. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 28: Ersatzteile
Ersatzteile Allein die Wägezelle und die Rollenstation sind als Ersatzteil für die Bandwaage zu empfehlen. Angaben zur richtigen Größe und Modellnummer finden Sie auf dem Typenschild der Wägezelle. Eine ersetzte Wägezelle muss erneut abgeglichen werden. Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 29: Technische Daten
Maximale Bereiche: 10, 20 lb Überlast sicher bis 150% der Nennkapazität maximal 300% der Nennkapazität Temperatur -40 bis +75 °C (– 40 bis +167 °F) Betriebsbereich -18 bis +65 °C (0 bis +150 °F) kompensiert Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 30: Bandgeschwindigkeit
• 450 bis 1200 mm (18 bis 48") Siehe Maßbilder Bandgeschwindigkeit • 2,0 m/s (400 fpm) Bei höheren Bandgeschwindigkeiten nehmen Sie mit der Abteilung Application Engineering von Siemens Kontakt auf. Kapazität • bis zu 50 t/h (55 STPH) bei maximaler Bandgeschwindigkeit Neigung des Gurtförderers... -
Seite 31: Zulassungen
Technische Daten 8.1 Technische Daten Zulassungen Europa UKCA Australien EMV-Bescheinigung auf Anfrage erhältlich Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 32: Maßbilder
Maßbilder Maßbilder Einbau Draufsicht Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 33: Ansicht Von Vorne
1000 mm 1000 mm 1050 mm 60 mm 163 mm 96 mm (39.37") (39.37") (41.34") (2.36") (6.42") (3.78") 1200 mm 1200 mm 1250 mm 60 mm 163 mm 96 mm (47.24") (47.24") (49.21") (2.36") (6.42") (3.78") Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 34: Britisches Maßsystem (Nordamerika)
42" 43" 1.90" 6.19" 3.50" (1067 mm) (1067 mm) (1092 mm) (48.3 mm) (157 mm) (89 mm) 48" 48" 49" 1.90" 6.19" 3.50" (1219 mm) (1219 mm) (1245 mm) (48.3 mm) (157 mm) (89 mm) Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA... -
Seite 35: Produktdokumentation Und Support
Seriennummer verfügbar sind, wie z. B. technische Daten, Ersatzteile, Kalibrierungsdaten oder Werkszertifikate. Eingabe der Seriennummer 1. Öffnen Sie das PIA Life Cycle Portal (https://www.pia-portal.automation.siemens.com). 2. Wählen Sie die gewünschte Sprache. 3. Geben Sie die Seriennummer Ihres Geräts ein. Die für Ihr Gerät relevante Produktdokumentation wird angezeigt und kann heruntergeladen werden. -
Seite 36: A.2 Technischer Support
Service & Support (http://www.siemens.com/automation/serviceandsupport). Kontakt Wenn Sie weitere Fragen zum Gerät haben, wenden Sie sich bitte an Ihre Siemens-Vertretung vor Ort, die Sie unter Ansprechpartner (http://www.automation.siemens.com/partner) finden. Um den Ansprechpartner für Ihr Produkt zu finden, gehen Sie zu "Alle Produkte und Branchen"... -
Seite 37: Index
Downloads, 35 Handbücher, 35 Hotline, (Siehe Support-Anfrage) Katalog Technische Datenblätter, 35 Kundensupport, (Siehe Technischer Support) Service, 36 Service und Support Internet, 36 Support, 36 Support-Anfrage, 36 Technischer Support, 36 Ansprechpartner, 36 Partner, 36 Zertifikate, 35 Milltronics MLC Betriebsanleitung, 10/2021, A5E32007529-AA...
