Montage
1
≥ 3°

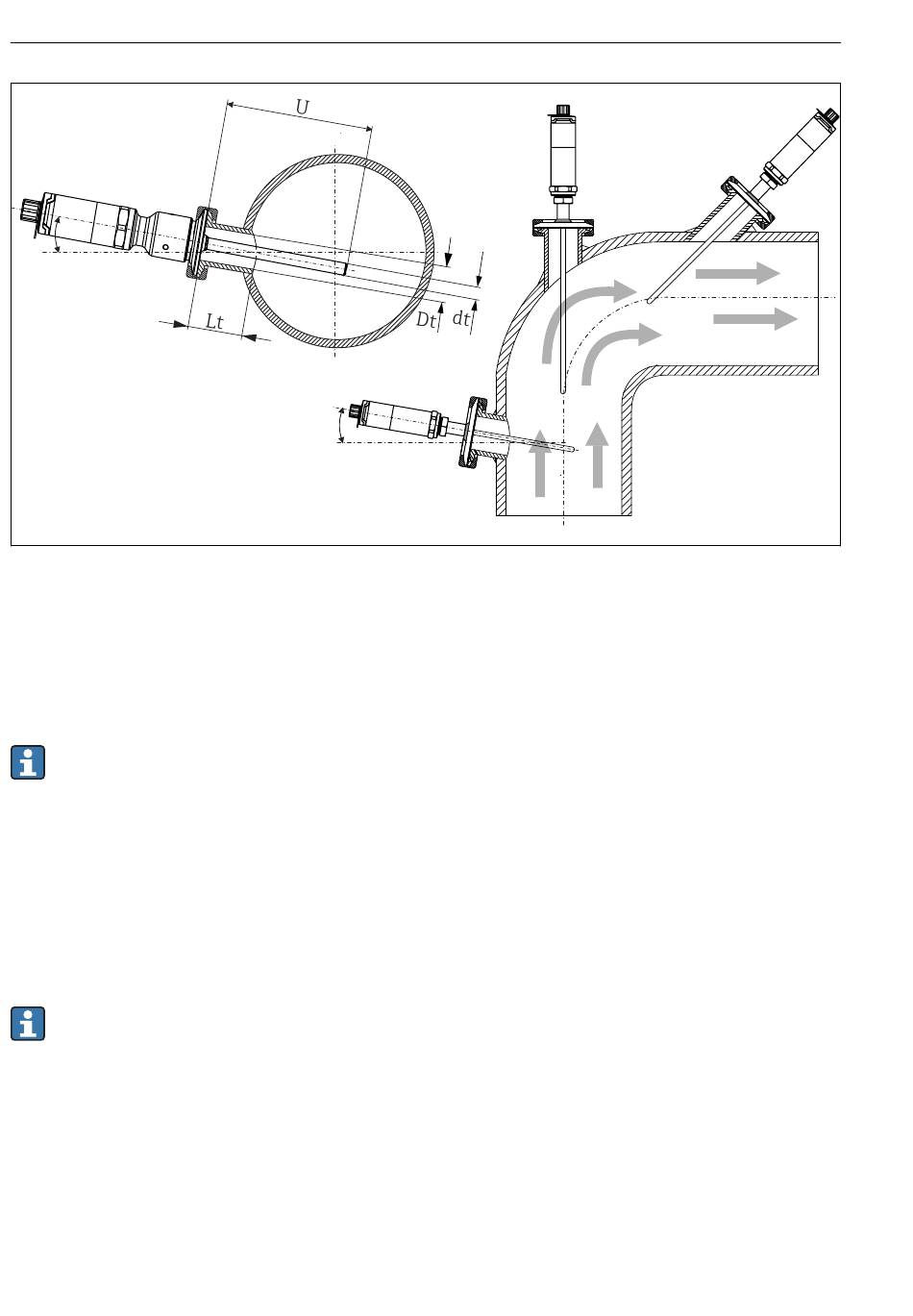

 3 Montagemöglichkeiten im Prozess
1, 2 Senkrecht zur Strömungsrichtung, Einbau mit min. 3° Neigung, um Selbstentleerung zu gewährleisten
3 An Eckstücken
4 Schräger Einbau in Rohren mit kleinem Nenndurchmesser
U Eintauchlänge
Die Anforderungen nach EHEDG und 3-A Sanitary Standard müssen eingehalten wer-
den.
Einbauhinweise EHEDG/Reinigbarkeit: Lt ≤ (Dt-dt)
Einbauhinweise 3-A/Reinigbarkeit: Lt ≤ 2 (Dt-dt)
Bei Rohren mit kleinen Nenndurchmessern empfiehlt es sich, dass die Spitze des Thermome-
ters weit genug in den Prozess ragt, um über die Achse der Rohrleitung hinaus zu reichen.
Eine andere Lösung kann ein schräger Einbau sein (4). Bei der Bestimmung der Eintauchlänge
bzw. Einbautiefe müssen alle Parameter des Thermometers und des zu messenden Mediums
berücksichtigt werden (z. B. Durchflussgeschwindigkeit, Prozessdruck).
Wenn das Gerät mit dem Schutzrohr verbunden wird: nur die hexagonale Schlüsselfläche
am Gehäuseboden festziehen.
12
2
≥ 3°
iTHERM TrustSens TM372 HART®-Kommunikation
3
4
A0031007
