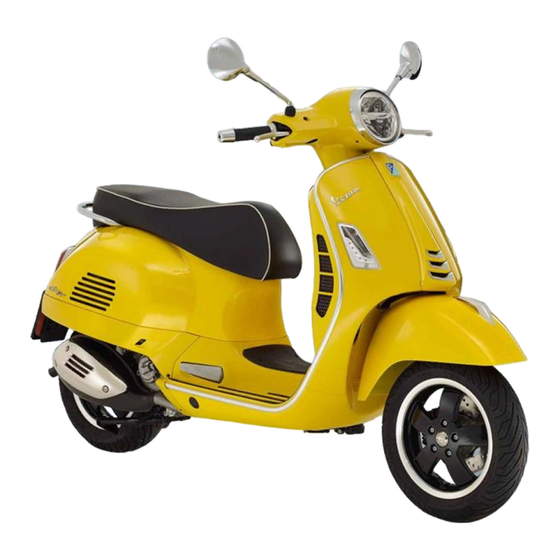

VESPA Gts SuperTech 300 hpe Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Gts SuperTech 300 hpe:
Inhaltsverzeichnis

Werbung

Quicklinks

Vespa möchte Ihnen danken
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
Vespa Gts SuperTech 300 hpe
Ed. 01_11/2022 1Q000975 (ZH-EN-IT-DE)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VESPA Gts SuperTech 300 hpe

Inhaltszusammenfassung für VESPA Gts SuperTech 300 hpe

  • Seite 1 Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden. Vespa Gts SuperTech 300 hpe Ed. 01_11/2022 1Q000975 (ZH-EN-IT-DE)
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei einem Vertragshändler oder bei einer autorisierten PIAGGIO-Vertragswerkstatt durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS ALLGEMEINE VORSCHRIFTEN..........Einstellen der Stoßdämpfer............77 Allgemeine Vorschriften............Einfahren................... 79 FAHRZEUG.................. Starten van de motor..............79 Das cockpit................10 Vorkehrungen................ 81 Kontrolllampeneinheit............... 12 Bei startschwierigkeiten............82 Digitales display................ 14 Abstellen des Motors..............82 Taste "MODE"............... 39 Katalysator................83 Zündschlüssel................40 Ständer..................
  • Seite 6 Helmfachbeleuchtung............... 115 Rückspiegel................116 Hinterrad-scheiben-bremse............117 Loch im reifen................118 Stilllegen des fahrzeugs............119 Fahrzeugreinigung..............119 Fehlersuche................123 TECHNISCHE DATEN..............127 Daten..................128 ERSATZTEILE UND ZUBEHÖR..........135 Hinweise................... 136 DAS WARTUNGSPROGRAMM..........139 Tabelle wartungsprogramm............140 Empfohlene Produkte............... 142 SONDERAUSSTATTUNGEN............145 Gepäckträger................

  • Seite 7: Allgemeine Vorschriften

    Vespa Gts SuperTech 300 hpe Kap. 01 Allgemeine Vorschriften...

  • Seite 8: Allgemeine Vorschriften

    Allgemeine Vorschriften (01_01) Das Fahrzeug ist mit dem "Canister", dem wesentlichen Bauteil des Systems für die Kontrolle der Verdunstungsemissionen von Kraftstoff ausgestattet, in Übereinstim- mung mit den geltenden Normen. A. Kraftstoffpumpe B. Benzintank C. Zwei-Wege-Belüftungsventil von Kraftstoffdämpfen D. Aktivkohlefilter E. Entlüftungsrohr in die Umgebung F.Einseitig ausgerichtetes elektronisches Kraftstoffdampf-Entlüftungsventil (vom Mo- torsteuergerät gesteuert) 01_01...

  • Seite 9: Fahrzeug

    Vespa Gts SuperTech 300 hpe Kap. 02 Fahrzeug...

  • Seite 10: Das Cockpit

    Das cockpit (02_01, 02_02) 02_01...
  • Seite 11 Legende: A = Instrumenteneinheit B = Taste für Sitzbanköffnung C = Not-Aus Schalter RUN/OFF D = Bremshebel Vorderradbremse E = Gasgriff F = Taste Aktivierung/Deaktivierung ASR-System 02_02 G = Anlasserschalter H = Anlassschalter I = Taschenhaken L = Bereich für passive Erkennung (Fernbedienung, TAG mit integriertem Transpon- der) M = Hupenschalter N = Blinkerschalter...

  • Seite 12: Kontrolllampeneinheit

    Kontrolllampeneinheit (02_03, 02_04) Nachstehend werden die wichtigsten Kontrolllampen auf dem Armaturenbrett be- schrieben. 02_03 TABELLE KONTROLLLAMPEN Kontr ollla Beschreibung Farbe Angabe Blinkerkontrolle Grün Betätigung Blinker Fernlichtkontrolle Blau Aktivierung Fernlicht MIL Kontrolllampe Bernstein Fehler im Einspritzsystem Kontrolllampe Schalter zum Abstellen des Motors Abstellen des Motors Kontrolllampe für unzureichenden Motoröldruck Füllstand kontrollieren und ggf.
  • Seite 13 Kontr ollla Beschreibung Farbe Angabe Kontrolllampe hohe Temperatur Kühlflüssigkeit Füllstand kontrollieren und ggf. nachfüllen MIL-Kontrollleuchte - Störung Einspritzsystem Diese Kontrollleuchte schaltet sich ein, wenn während des Betriebs des Fahrzeugs eine Störung im elektronischen Motorsteuersystem auftritt. WARNUNG DAUERHAFT LEUCHTENDE MIL-KONTROLLLAMPE: DIE FAHRT KANN FORT- GESETZT WERDEN, ES SOLLTEN JEDOCH STARKE BEANSPRUCHUNGEN 02_04 DES MOTORS ODER HOHE GESCHWINDIGKEITEN VERMIEDEN WERDEN.

  • Seite 14: Digitales Display

    Digitales display (02_05, 02_06, 02_07, 02_08, 02_09, 02_10, 02_11, 02_12, 02_13, 02_14, 02_15, 02_16, 02_17, 02_18, 02_19, 02_20, 02_21, 02_22, 02_23, 02_24, 02_25, 02_26, 02_27, 02_28, 02_29, 02_30, 02_31, 02_32, 02_33, 02_34, 02_35, 02_36, 02_37, 02_38, 02_39, 02_40, 02_41, 02_42, 02_43, 02_44, 02_45, 02_46, 02_47, 02_48, 02_49, 02_50, 02_51, 02_52, 02_53) Das Fahrzeug ist mit einer Instrumenteneinheit mit TFT-Farbdisplay (Thin Film Tran- sistor) ausgestattet.
  • Seite 15 02_06...
  • Seite 16 A = Blinkerkontrolle B = Fernlichtkontrolle C = MIL-Kontrollleuchte - Störung Einspritzsystem D = Kontrolllampe Schalter zum Abstellen des Motors E = Kontrolllampe Wegfahrsperre F = Helligkeitssensor Digitaldisplay G = Motoröldruckkontrolle 02_07 H = ABS-Kontrolllampe I = Kontrolllampe erhöhte Temperatur des Kühlmittels L = Display Auf dem Hauptdisplay werden alle Informationen und Elemente angezeigt, die zum Fahren notwendig sind.
  • Seite 17 02_09...
  • Seite 18 O = Symbol Batteriestand des Smartphones P = Symbol Bluetooth-Verbindung mit Kopfhörer aktiv Q = Symbol GPS-Navigation aktiv auf Smartphone R = Vorbereitung Symbol beheizbares Zubehör und Verwaltung der Heizstufe (opti- onal) S = Panel für Warnhinweise /Informationen - Verwaltung Multimedia-System (VMP - Vespa MIA)
  • Seite 19 Zum Einschalten und Anzeigen des Digitaldisplays die Fernbedienung aktivieren (siehe Abschnitt "Fernbedienung"), die Taste «A» drücken und warten, bis die grüne LED «C» blinkt. 02_11 Den Anlassschalter drücken und loslassen: Es wird die Meldung "Willkommen, Sie können den Startknopf drehen" angezeigt. Den Anlassschalter auf «ON»...
  • Seite 20 ANZEIGE DER AUSSENTEMPERATUR MIT EISSYMBOL Bei jeder Drehung des Zündschlosses in die Postion «ON» erscheint auf dem Digi- taldisplay die Angabe der Außentemperatur in °C oder °F. Wenn die Außentemperatur unter 3°C (37,4°F) liegt, meldet das Digitaldisplay mit dem entsprechenden Symbol das mögliche Vorhandensein von Eis auf der Fahrbahn. Unter diesen Bedingungen wird empfohlen vorsichtiger zu fahren.
  • Seite 21 1. Settings 2. Gesamt-Kilometerzähler 3. Teilstrecken-Kilometerzähler 4. Reisezeit 5. Höchstgeschwindigkeit 6. Durchschnittsgeschwindigkeit 7. Batterie-Ladezustand 8. Momentaner Verbrauch 9. Durchschnittlicher Verbrauch 10. Reichweite 02_16 WARNUNG DER ZUGRIFF AUF DIE FUNKTION «SETTINGS» IST NUR BEI STEHENDEM FAHRZEUG MÖGLICH. Rücksetzung Teilkilometer und Durchschnittsverbrauch Während der Anzeige einer der folgenden Funktionen: - Teilstrecken-Kilometerzähler - Durchschnittlicher Verbrauch...
  • Seite 22 MENÜ SETTINGS Bei stehendem Fahrzeug durch kurzen Druck des Joysticks nach rechts oder nach links die Funktion «Settings» in der Mitte der Multifunktionstafel anzeigen. Durch langen mittleren Druck des Joysticks gelangt man in das Menü «Settings». 02_18 Den Joystick kurz nach oben oder unten drücken, um die gewünschte Funktion zu markieren, durch kurzen mittleren Druck des Joysticks kann man wählen: - Sprache (Language) - Konfiguration (Configuration)
  • Seite 23 EINSTELLUNG DER UHR (CLOCK) Die Funktion «Uhr» (Clock) markieren und durch kurzen mittleren Druck des Joys- ticks in das Menü gehen. Die Funktion «Uhrzeit einstellen» (Set time) markieren, durch kurzen mittleren Druck des Joysticks in das Menü gehen und die korrekte Uhrzeit einstellen. Das gewünschte Format 12 / 24h durch kurzen mittleren Druck des Joysticks be- stätigen.
  • Seite 24 Druck des Joysticks in das Menü gehen. Das gewünschte Format °C oder °F durch kurzen mittleren Druck des Joysticks bestätigen. 02_24 MULTIMEDIA-SYSTEM VMP - VESPA MIA Die App «Vespa» aus dem Play Store oder dem Apple Store herunterladen und am Smartphone installieren. 02_25...
  • Seite 25 MENÜ KONFIG. KOPPLUNG (PAIRING CONFIGURATION) Das Fahrzeug verfügt über das Steuergerät «Vespa MIA», das per Bluetooth mit dem Smartphone kommuniziert. Durch Verwendung der speziellen App «Vespa», die auf das Smartphone installiert wird, können Daten mit dem Fahrzeug ausgetauscht und die multimedialen Inhalte verwaltet werden. Sobald eine Verbindung zwischen dem Steuergerät und dem Smartphone korrekt aufgebaut wurde, ist das Management der...
  • Seite 26 Auf dem Digitaldisplay erscheint die Meldung zur Bestätigung der Freigabe zur Kopp- lung mit dem Smartphone. Die Bluetooth-Suche auf dem eigenen Smartphone aktivieren, das Gerät «PMP3:XXXX» wählen und auf koppeln drücken. WARNUNG AUF ANDROID-SMARTPHONES WIRD DAS GERÄT ZWEIMAL ERKANNT: NUR DAS MIT DEM SYMBOL DES KOPFHÖRERS AUSWÄHLEN.
  • Seite 27 Funktion «Reset Kopplung» (Pairing reset) wählen und kurz die mittlere Taste des Joysticks drücken. 02_31 Alle gespeicherten Bluetooth-Geräte werden vom System «Vespa MIA» gelöscht. ANMERKUNG WIR WEISEN DARAUF HIN, DASS UM DIE APP ERNEUT MIT DEM FAHRZEUG ZU VERBINDEN ES NOTWENDIG IST: •...
  • Seite 28 ZU KÖNNEN. VERBINDUNG ZWISCHEN DER ANWENDUNG UND DEM DIGITALDISPLAY Die App «Vespa» im Play Store oder App Store suchen und sie installieren. Den ei- genen Account nach den Anweisungen registrieren. Bei Aufforderungen, der Verwal- tung der Position und der Benachrichtigungen zuzustimmen, "Akzeptieren" wählen.
  • Seite 29 • den Menüpunkt "Bluetooth-Headset" wählen. Für spezifische Informationen zum Pairing des Systems «Vespa MIA» und even- tuelle Unterschiede im Verfahren abhängig von der Art des verwendeten Smart- phones wird in jedem Fall auf das vollständige Bedienungshandbuch in der App «Vespa»...
  • Seite 30 ANMERKUNG DIESER VORGANG IST NOTWENDIG, WENN DAS SMARTPHONE ERSETZT WERDEN SOLL. 02_36 Alle gespeicherten Bluetooth-Geräte werden vom System «Vespa MIA» gelöscht. Man kann den Vorgang zum Koppeln eines neuen Smartphones wiederholen. 02_37 MENÜ HINTERGRUNDBELEUCHTUNG (BACKLIGHT) Die Funktion «Hintergrundbeleuchtung» (Backlight) markieren und durch kurzen mittleren Druck des Joysticks in das Menü...
  • Seite 31 4 (am hellsten). 02_40 MENÜ GRAFIK (GRAPHIC) Die Funktion «Grafik» (Graphic) markieren und durch kurzen mittleren Druck des Joysticks in das Menü gehen, wo man drei Arten von Grafiken konfigurieren kann: - Vespa - Smooth - Grid 02_41...
  • Seite 32 02_42 NACHRICHTEN SYSTEM «VESPA MIA» Das System «Vespa MIA» kommuniziert mit dem Benutzer über Nachrichten, die auf der Grafik-Tafel des Digitaldisplays angezeigt werden können. Je nach Art der Nach- richt zeigt die Grafik-Tafel Symbol, Farben und spezifische Nachricht. Im nebenste- henden Bild sind angezeigt: - Text-Alarme, begeben Sie sich zu einer Autorisierten Vertragswerkstatt;...
  • Seite 33 ANRUFVERWALTUNG Das Smartphone über Bluetooth mit dem System «Vespa MIA» verbinden, wie zuvor beschrieben. Die App «Vespa» auf dem eigenen Smartphone installieren und sich in seinen Ac- count einloggen. Während der Bluetooth-Kopplung des Smartphones mit dem System die Einwilli- gung zum Zugriff auf das Adressbuch und die Benachrichtigungen geben.
  • Seite 34 Den Joystick MODE für die Anrufverwaltung wie in der Tabelle angegeben verwen- den: 02_46 FUNKTIONEN JOYSTICK MODE FÜR ANRUFVERWALTUNG Eingehende Anrufe annehmen KURZER DRUCK IN DER MITTE Aktive Anrufe beenden LANGER DRUCK IN DER MITTE Eingehende Anrufe ablehnen LANGER DRUCK IN DER MITTE Ausgehenden Anruf halten LANGER DRUCK IN DER MITTE Entfernen des letzten Popups des...
  • Seite 35 VERWALTUNG DER MUSIKWIEDERGABE Das Smartphone über Bluetooth mit dem System «Vespa MIA» verbinden, wie zuvor beschrieben. Die App «Vespa» auf dem eigenen Smartphone installieren und sich in seinen Ac- count einloggen. Während der Bluetooth-Kopplung des Smartphones mit dem System die Einwilli- gung zum Zugriff auf das Adressbuch und die Benachrichtigungen geben.
  • Seite 36 Den Joystick MODE für die Verwaltung der Musikwiedergabe wie in der Tabelle an- gegeben verwenden: 02_49 FUNKTIONEN JOYSTICK MODE FÜR MUSIKVERWALTUNG Musikwiedergabe/-pause KURZER DRUCK IN DER MITTE Steigern der Musiklautstärke (bei KURZER DRUCK NACH OBEN laufender Musik) Verringern der Musiklautstärke KURZER DRUCK NACH UNTEN (bei laufender Musik) Nächstes Musikstück (bei...
  • Seite 37 GPS-NAVIGATION Das System «Vespa MIA», zusammen mit der App «Vespa», ermöglicht die Anzeige der GPS-Angaben auf dem Digitaldisplay. Über Piktogramme, Daten zur Entfernung und Fahrzeiten kann man das gewünschte Ziel erreichen. Lesen Sie die Anleitung zur Navigation durch, indem Sie sich mit ihrem Account in die Anwendung «Vespa»...
  • Seite 38 02_52...

  • Seite 39: Taste "Mode

    LEGENDE NAVIGATIONS-SEITE A = Adresse des Ziels oder des nächsten Zwischenziels; B = Angabe nach dem nächsten Fahrmanöver; C = Entfernung zum nächsten Manöverpunkt; D = Anzeige der Höchstgeschwindigkeit auf der gefahrenen Straße; E = Anzeige nächstes Manöver; F = Entfernung in Bezug auf die Anzeige «E»; 02_53 G = Nummer der Ausfahrt im Kreisverkehr;...

  • Seite 40: Zündschlüssel

    «LANGER DRUCK»: BETÄTIGEN DER TASTE FÜR MEHR ALS 2 SEKUNDEN. Zündschlüssel (02_55, 02_56, 02_57) Der Anlassschalter «A» befindet sich auf der Schild-Rückseite in der Nähe des Ta- schenhakens. Vor der Verwendung muss der Anlassschalter mit dem im Abschnitt «Fernbe- dienung» angeführten Verfahren freigegeben werden. 02_55 POSITIONEN DES ANLASSSCHALTERS LOCK "1": Zündung ausgeschaltet, Lenkerschloss eingerastet.

  • Seite 41: Lenkerschloss Absperren

    Beim Drehen des Schalters darauf achten, dass er korrekt in die Positionen «LOCK» und «OFF» gedreht wird: Der Knopf muss am Anschlag auf «LOCK» oder genau auf «OFF» losgelassen werden. WARNUNG WENN DER KNOPF DES SCHALTERS IN EINER ZWISCHENPOSITION LOSGE- LASSEN WIRD, FUNKTIONIERT DER VERRIEGELUNGSMECHANISMUS NICHT, 02_57 DER EINE BETÄTIGUNG DES ROTORS DURCH UNBEFUGTE VERHINDERT.

  • Seite 42: Lenkschloss Aufsperren

    Lenkschloss aufsperren (02_59) Den Anlassschalter in die Position «OFF» drehen. ACHTUNG WÄHREND DER FAHRT DEN ANLASSSCHALTER NIE IN STELLUNG "LOCK" ODER "OFF" DREHEN. 02_59 Lenkradschloss absperren (02_60, 02_61) Um das Abbiegen nach Links anzuzeigen, den Schalter «A» nach links stellen. Um das Abbiegen nach Rechts anzuzeigen, den Schalter «A»...

  • Seite 43: Hupendruckknopf

    Hupendruckknopf (02_62) Zum Hupen den Schalter «A» drücken. 02_62 Umschalter fernlicht/ abblendlicht (02_63, 02_64) Wenn der Licht-Wechselschalter «A» sich in Position «0» befindet, wird das Abblend- licht automatisch in Abhängigkeit von der Umgebungshelligkeit eingeschaltet. Steht der Licht-Wechselschalter «1» auf Position «A», wird das Fernlicht eingeschal- tet.

  • Seite 44: Startschalter

    Bei eingeschaltetem Fernlicht leuchtet die entsprechende Kontrolllampe am Armatu- renbrett starr. 02_64 Startschalter (02_65) Anlasserschalter «A». Zum Starten des Fahrzeugs siehe Abschnitt "Starten des Mo- tors". 02_65...

  • Seite 45: Schalter Zum Abstellen Des Motors

    Schalter zum Abstellen des Motors (02_66, 02_67) Mit Not-Aus-Schalter «A» in Position «1» RUN kann der Motor gestartet werden. Mit Not-Aus-Schalter «A» auf «0» OFF kann der Motor nicht gestartet werden bzw. der laufende Motor wird ausgeschaltet. 02_66 Falls der Motorstart gesperrt ist, leuchtet auch die entsprechende Kontrolllampe am Armaturenbrett auf.
  • Seite 46 Bei Störung des ABS-Systems, die dem Fahrer unverzüglich durch Einschalten der ABS-Kontrolllampe auf dem Armaturenbrett gemeldet wird, behält das Fahrzeug die Merkmale einer herkömmlichen Bremsanlage bei. Falls die ABS-Kontrolllampe auf- leuchtet, fahren Sie langsam und begeben Sie sich in eine autorisierte Vertrags- werkstatt, um die entsprechenden Kontrollen durchführen zu lassen.

  • Seite 47: Antiblockiersystem (Asr)

    Bei jedem Drehen des Anlassschalters auf «ON» führt das ABS-Steuergerät eine Kontrolle des Systems durch, während der die ABS-Kontrolllampe blinkt. Diese Phase endet bei Überschreiten der 5 Km/h Geschwindigkeit mit Ausschalten der Kontroll- lampe. Bei einem Fehler des Systems leuchtet die ABS-Kontrolllampe feststehend. Die Bremsanlage behält die Eigenschaften einer herkömmlichen Anlage.
  • Seite 48 BEHÄLT, IST ES NOTWENDIG, DAS KALIBRIERUNGSVERFAHREN JEDES MAL DURCHZUFÜHREN, WENN MAN AUCH NUR EINEN DER REIFEN WECHSELT. ZUR KALIBRIERUNG DES ASR-SYSTEMS DAS IM WEITEREN ANGEGEBENE VERFAHREN DURCHFÜHREN. TASTE ASR «1»: Aktivierung / Deaktivierung. 02_73 ASR-SYMBOL «2»: Symbol zur Statusanzeige des ASR-Systems. 02_74...
  • Seite 49 BLINKMODUS SYMBOL ASR: - Frequenz von 5 Blinken pro Sekunde (5 Hz), bei fahrendem Fahrzeug: Das System funktioniert und ist aktiv (geringe Bodenhaftung und Eingriff zur Reduzierung der Mo- torleistung); es wird besondere Vorsicht empfohlen, denn die Haftungsgrenze wurde überschritten; das Fahrzeug wieder unter Sicherheitsbedingungen bringen, indem man langsam das Gas zurücknimmt.
  • Seite 50 VOR, SCHALTEN SICH DAS ASR-SYMBOL UND DIE ABS-KONTROLLLAMPE GLEICHZEITIG AUS, SOBALD MAN 5 km/h (3 mph) ÜBERSCHREITET. FALLS DAS SYMBOL BEIM STARTEN NICHT BLINKT, KÖNNTE DAS SYSTEM NICHT FUNKTIONIEREN. WENDEN SIE SICH AN EINE AUTORISIERTE VER- TRAGSWERKSTATT. WARNUNG DAS ASR-SYSTEM WIRD JEDES MAL AKTIVIERT, WENN DAS ZÜNDSCHLOSS AUF «ON»...
  • Seite 51 SEIEN SIE BESONDERS VORSICHTIG, WENN SIE BEI GERINGER BODENHAF- TUNG AUS DEM STAND BESCHLEUNIGEN, VOR ALLEM AUF DEN ERSTEN METERN FAHRT. ANMERKUNG IM FALLE EINES UNEBENEN STRAßENBELAGS KÖNNTEN KURZE AKTIVI- ERUNGEN DES ASR-SYSTEMS AUFTRETEN. DIES IST TEIL DES NORMALEN BETRIEBSZUSTANDS DES FAHRZEUGS. WARNUNG DAS AKTIVE ASR-SYSTEM VERHINDERT, DASS DAS HINTERRAD HOHE DREHGESCHWINDIGKEITEN ERREICHT, WENN DAS FAHRZEUG AUF DEM...
  • Seite 52 ACHTUNG IM FALLE DER FEHLFUNKTION DER BATTERIE SCHALTET SICH DAS ABS - ASR SYSTEM AUS. KALIBRIERUNGSVERFAHREN ASR-SYSTEM Um die Effizienz des ASR-Systems im Falle eines Wechsels eines oder beider Reifen beizubehalten, muss das System kalibriert werden. Dazu auf einer geraden, ebenen Strecke wie folgt vorgehen.
  • Seite 53 9. Falls das Verfahren nicht innerhalb von 2 Minuten abgeschlossen wird, bleibt das ASR-Symbol «2» fest eingeschaltet und das ASR bleibt deaktiviert, bis der Anlassschalter wieder auf «OFF» gedreht wird. 10. Um das ASR wieder zu aktivieren, muss der Anlassschalter auf «ON» ge- dreht und der Vorgang wiederholt werden, bis er erfolgreich ist.

  • Seite 54: Die Wegfahrsperre

    Die wegfahrsperre (02_77) Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motorblockiersystem "PIAGGIO WEGFAHRSPERRE" ausgestattet. Drückt man den Anlasserschalter und lässt diesen los, kommuniziert das System «PIAGGIO WEGFAHRSPERRE» mit der Fernbedienung. Nur nachdem das Schutzsystem die Fernbedienung erkannt hat, kann der Anlasser- schalter auf «ON»...

  • Seite 55: Fernsteuerung

    ACHTUNG WENN DIE WEGFAHRSPERREN-KONTROLLLAMPE UND DIE FAHRTRICH- TUNGSANZEIGER BLINKEN, KANN MAN DEN ANLASSERSCHALTER NOCH EIN LETZTES MAL AUF «ON» STELLEN. VOR DEM NÄCHSTEN START MUSS DIE FERNBEDIENUNG BETÄTIGT WER- DEN. Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 9 Tagen Dauerbetrieb automatisch aus.
  • Seite 56 Die Fernbedienung wird mit einem TAG mit integriertem Transponder gelie- fert. Der «TAG» ist ein Einzelexemplar und dient zur Speicherung anderer Fernbedienun- gen. Um eine zusätzliche Kopie der Fernbedienung zu erhalten, wenden Sie sich bitte an die autorisierte Vertragswerkstatt mit dem «TAG» und mit allen Fernbedienungen in Ihrem Besitz.
  • Seite 57 • WENN SICH DIE FERNBEDIENUNG IN DER NÄHE EINES NOTEBOOKS/ PCS ODER EINES ANDEREN DRAHTLOSEN KOMMUNIKATIONSGE- RÄTS, WIE Z. B. EINES RADIOS ODER MOBILTELEFONS, BEFINDET; • WENN DIE FERNBEDIENUNG METALLGEGENSTÄNDE BERÜHRT ODER VON DIESEN ABGEDECKT WIRD. • WENN SICH DIE FERNBEDIENUNG IN DER NÄHE DES MOTORS BE- FINDET, AUFGRUND VON ELEKTROMAGNETISCHEN WELLEN, DIE VON DER ZÜNDUNG ERZEUGT WERDEN.
  • Seite 58 SITZBANKÖFFNUNG Wird die Taste «B» länger als 2 Sekunden gedrückt, mit Anlassschalter in Position «OFF» oder «LOCK», so öffnet sich die Sitzbank. ANMERKUNG DIE FERNBEDIENUNG KANN IN EINEM ABSTAND VON UNTER 50 METERN VOM FAHRZEUG VERWENDET WERDEN. 02_83 AKTIVIERUNG DER FERNBEDIENUNG Für die Aktivierung bzw.
  • Seite 59 Fernbedienungen in ihrem Besitz mit. Die Codes der Fernbedienungen, die während des neuen Speichervorgangs nicht vorgelegt werden, werden aus dem Speicher ge- löscht. Eventuell verlorene Fernbedienungen können nicht mehr zum Starten des Fahrzeuges benutzt werden. ANMERKUNG JEDE FERNBEDIENUNG HAT EINEN EIGENEN CODE, DER SICH VOM CODE DER ANDEREN UNTERSCHEIDET, UND DER VOM STEUERGERÄT DES SYS- TEMS GESPEICHERT WERDEN MUSS.
  • Seite 60 Um den Zustand des Systems «Piaggio Keyless» zu prüfen, eine der zwei Tasten der Fernbedienung leicht drücken. Die LED zeigt den Status entsprechend der Farbe an: • Grün (Aktivierung): die Authentifizierung kann durchgeführt werden; • Rot (Deaktivierung): die Authentifizierung kann nicht durchgeführt werden. Die Fernbedienung erneut aktivieren.
  • Seite 61 Diese Funktion warnt den Benutzer, wenn er nach dem Starten des Fahrzeugs ver- gisst, die Fernbedienung mitzunehmen. Das Blinken der Kontrolllampe WEGFAHRSPERRE auf dem Armaturenbrett zeigt an, dass :das "Keyless"-System nicht richtig funktioniert und dies kann folgende Gründe haben: • Fernbedienung außerhalb der Reichweite;...
  • Seite 62 Für die Authentifizierung wie folgt vorgehen: • Den Anlasserschalter drücken und loslassen, damit die Kommunikation zwischen Steuergerät und Fernbedienung aufgebaut wird. • Die erfolgreiche Erkennung der Fernbedienung wird durch die Meldung "Willkommen, Sie können den Startknopf drehen" signalisiert. 02_91 Nach der Erkennung wird der Anlassschalter freigegeben und kann in die Position «ON»...
  • Seite 63 Die Fernbedienung wird durch interne Batterien mit Strom versorgt. Mit der Zeit ent- laden sich die Batterien. Wenn die Batterie der Fernbedienung teilweise entladen ist, wird der Benutzer wie folgt gewarnt: 02_94 Blinkmodus LED Fernbedienung Wenn die Batterie der Fernbedienung teilweise entladen ist (aber noch betriebsfähig), leuchtet die LED der Fernbedienung beim Drücken einer Taste nicht konstant, son- dern blinkt (grün oder rot).
  • Seite 64 PASSIVE ERKENNUNG DER FERNBEDIENUNG Wenn die Batterie der Fernbedienung ganz leer ist oder wenn externe Funkstörungen vorliegen, kann die Fernbedienung im Standardmodus Keyless nicht erkannt werden. Das System ist mit einer passiven Erkennung zum Anlassen des Fahrzeugs ausge- stattet; dazu wie nachstehend beschrieben vorgehen: •...

  • Seite 65: Wechseln Der Batterien In Der Fernbedienung

    • Nun kann die Fernbedienung (oder der TAG) aus der Position über dem Staufach entfernt und der Anlassschalter in Position «ON» gedreht werden. 02_99 Wechseln der Batterien in der Fernbedienung (02_100, 02_101, 02_102, 02_103) Wenn die LED der Fernbedienung grün oder rot blinkt, ist der Batteriestand der Fern- bedienung schwach.

  • Seite 66: Usb-Buchse

    • Einen Hebel in den Spalt stecken und die beiden Schalenhälften der Fern- bedienung voneinander trennen; darauf achten, dass die Oberfläche nicht zerkratzt wird. 02_102 • Die Batterie aus der unteren Schalenhälfte herausnehmen und durch eine neue ersetzen. • Die beiden Schalenhälften mit leichtem Druck der Finger wieder zusammen- drücken.
  • Seite 67 ACHTUNG DIE IM LIEFERUMFANG ENTHALTENE USB-BUCHSE IST ZUM LADEN UND/ ODER FÜR DIE STROMVERSORGUNG DER MEISTEN HANDELSÜBLICHEN GE- RÄTE KOMPATIBEL. Die USB-Buchse wird aktiviert, sobald der Anlassschalter auf «ON» gedreht wird. ACHTUNG WIRD DIE STECKDOSE LÄNGERE ZEIT BENUTZT, KANN SICH DIE BATTERIE TEILWEISE ENTLADEN 02_105 USB-B...

  • Seite 68: Obd-Buchse

    OBD-Buchse (02_106) Das Fahrzeug ist mit einer OBD-Buchse (On-Board-Diagnose) ausgestattet, um sein reibungsloses Funktionieren bei einer autorisierten Vertragswerkstatt zu überwa- chen. 02_106 Openen van het zadel voor de toegang tot de helmbak met afstandsbediening (02_107) Mit dem Anlassschalter auf «OFF» oder «LOCK» kann die Sitzbank mit der Fernbe- dienung geöffnet werden, indem man die Taste «B»...

  • Seite 69: Sitzbanköffnung

    Sitzbanköffnung (02_108) Zum Öffnen der Sitzbank die Taste «A» am Lenker drücken. Die Sitzbank anheben, indem man sie nach vorne kippt. 02_108 Öffnen des vorderen Handschuhfachs (02_109) Mit dem Anlassschalter in Position «ON», drücken, um die Klappe des vorderen Stau- fachs zu öffnen.

  • Seite 70: Taschenhaken

    Taschenhaken (02_111) Zur Verwendung des Taschenhakens «A», der an der Schild-Rückseite angebracht ist, muss dieser zum Fahrzeugheck hin gedreht werden. 02_111 Fahrgestell- und motornummer (02_112, 02_113, 02_114, 02_115) Die Fahrgestell- und Motornummern bestehen aus einem Präfix und einer Nummer, die jeweils auf dem Fahrgestell bzw. dem Motor eingeprägt sind. Diese Nummern müssen bei Bestellungen von Ersatzteilen immer angegeben werden.
  • Seite 71 Fahrgestellnummer Die Sitzbank anheben und das Helmfach herausnehmen. 02_113 Die Fahrgestellnummer «A» ist neben dem Kraftstofftank eingestanzt. 02_114 Motornummer Die Motornummer «B» ist in der Nähe der unteren Halterung des hinteren linken Stoßdämpfers eingestanzt. 02_115...

  • Seite 73: Benutzungshinweise

    Vespa Gts SuperTech 300 hpe Kap. 03 Benutzungshinw eise...

  • Seite 74: Kontrollen

    Kontrollen (03_01) Es liegt in der Verantwortung des Kunden zum Schutz der Personensicherheit und der Fahrzeugeffizienz vor jeder Fahrzeugverwendung die folgenden Kontrollen aus- zuführen: 1. den Betrieb der Vorder- und Hinterradbremsen; 2. den korrekten Lauf des Gasgriffs beim Öffnen und beim Loslassen; 3.
  • Seite 75 ACHTUNG WARNUNG BEIM TANKEN DIE TANKKUPPLUNG KOMPLETT IN DEN TANK EINSETZEN, NACH DEM ERSTEN KLICKEN DIE KRAFTSTOFFZUFÜHRUNG UNTERBRE- CHEN UND DAS BETANKEN NICHT FORTSETZEN, UM AUCH NACH DEM TAN- KEN DAS AUSTRETEN VON KRAFTSTOFF ZU VERMEIDEN. ACHTUNG BEIM TANKEN KEINE ELEKTRONISCHEN GERÄTE UND/ODER MOBILTELE- FONE VERWENDEN.
  • Seite 76 sowohl aus einem Zapfventil mit Kennzeichnung E5 als auch aus einem mit Kenn- zeichnung E10 tanken (jedoch nicht aus einem mit E85). ACHTUNG ES WIRD EMPFOHLEN BENZIN MIT EINEM MAXIMALGEHALT AN BIOETHANOL VON 10% (E10) ZU VERWENDEN. VERWENDEN SIE KEIN BENZIN MIT MEHR ALS 10% ETHANOLGEHALT; DIES KANN DIE KOMPONENTEN DES VERSORGUNGSSYSTEMS BESCHÄDIGEN UND/ODER DEN MOTORBETRIEB BEEINFLUSSEN.

  • Seite 77: Einstellen Der Stoßdämpfer

    Die in der Abbildung gezeigte Leiste weist auf eine mögliche Störung bei der Erfas- sung des Kraftstoffstands hin. Wenden Sie sich an eine autorisierte Vertragswerk- statt. 03_06 Einstellen der Stoßdämpfer (03_07, 03_08) Die Federn können mit dem speziellen Schlüssel für Stoßdämpfer auf 4 Positionen eingestellt werden.
  • Seite 78 Wird der Gewindering in Richtung "A" gedreht, erhöht sich die Federvorspannung. Wird der Gewindering in Richtung "B" gedreht, verringert sich die Federvorspannung. ACHTUNG DAS FAHREN MIT NICHT RICHTIG AUF DAS FAHRER- UND EVENTUELLE BEI- FAHRERGEWICHT EINGESTELLTER FEDERVORSPANNUNG KANN DEN FAHRKOMFORT UND DIE FAHRPRÄZISION BEEINTRÄCHTIGEN. 03_08 WARNUNG UM VERLETZUNGSGEFAHR (ABSCHÜRFUNGEN) ZU VERMEIDEN, SOLLTEN...

  • Seite 79: Einfahren

    Einfahren (03_09) WARNUNG WÄHREND DER ERSTEN 1000 km (621.3 mi) NIE SCHNELLER ALS 80% DER ZULÄSSIGEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAH- REN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR 03_09 MAXIMALEN STEIGERN.
  • Seite 80 • Die MIL-Kontrollleuchte - Störung Einspritzsystem leuchtet auf der Instru- menteneinheit. 03_12 • Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Mo- tors den Schalter «B» drücken. Mit laufendem Motor schaltet sich die MIL-Kontrollleuchte - Störung Einspritzsystem aus.

  • Seite 81: Vorkehrungen

    WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- GRIFFS VOM AUTOMATIKGETRIEBE IN DREHUNG VERSETZT. NACH DEM STARTEN DIE BREMSE VORSICHTIG LOSLASSEN UND NACH UND NACH GAS GEBEN. Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN.

  • Seite 82: Bei Startschwierigkeiten

    Bei startschwierigkeiten Den im Abschnitt «Starten des Motors» beschriebenen Vorgang genau beachten. WARNUNG DER GASGRIFF MUSS IN DER LEERLAUFSTELLUNG BLEIBEN, DA JEDE AN- DERE STELLUNG EIN STARTEN DES FAHRZEUGS VERHINDERT. ACHTUNG FALLS ERFORDERLICH, WENDEN SIE SICH BITTE AN EINE AUTORISIERTE VERTRAGSWERKSTATT.

  • Seite 83: Katalysator

    Katalysator (03_15) ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG 03_15 WEGEN DER HOHEN TEMPERATUREN, DIE DER KATALYSATOR ERREICHT, BEIM PARKEN DES FAHRZEUGS AUF DEN AUSPUFF ACHTEN: UM SCHWERE BRANDWUNDEN ODER BRÄNDE ZU VERMEIDEN, DARF DER AUSPUFF NICHT MIT BRENNBAREN MATERIALIEN IN BERÜHRUNG KOMMEN.

  • Seite 84: Automatische Kraftübertragung

    Seitenständer Mit dem Fuß auf den Überstand am Seitenständer drücken, bis er in geöffneter Po- sition einrastet, und gleichzeitig das Fahrzeug auf den Ständer auflehnen. WARNUNG AUS SICHERHEITSGRÜNDEN IST BEI HERUNTERGELASSENEM SEITEN- STÄNDER DAS ANLASSEN DES MOTORS NICHT ZULÄSSIG. 03_17 WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR AUSGESCHALTET.

  • Seite 85: Sicheres Fahren

    Es ist deshalb angeraten ein längeres Reiben und die damit verbundene Überhitzung der Kupplung zu vermeiden. Dies kann (außer bei den o.g. Fällen) z.B. bei Fahrten unter voller Belastung an starken Steigungen oder beim Anfahren mit Beifahrer an Steigungen mit mehr als 25% auftreten. Bei Überhitzung der Kupplung folgende Vorsichtsmaßnahmen beachten: 1.
  • Seite 86 Bremsbeläge führen würden. Wir empfehlen auch, das Filterelement der Reinigungs- box häufiger zu wechseln und/oder zu reinigen.. 7. Wenn ein Beifahrer anwesend ist, sollte dieser, um die Sicherheit und den Komforts auch des Fahrers zu gewährleisten, sich während der Fahrt mit den Händen am hint- eren Griff festhalten.
  • Seite 87 9. Um das Fahrzeug auf den Hauptständer zu stellen, mit dem Fuß auf den Überstand am Ständer drücken und gleichzeitig das Fahrzeug mit dem hinteren Griff nach hinten anheben. ACHTUNG FAHREN SIE STETS INNERHALB DER GRENZEN IHRER FÄHIGKEITEN. DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DROGEN 03_22 ODER BESTIMMTEN ARZNEIMITTELN IST ÄUßERST GEFÄHRLICH.
  • Seite 88 HEITSGRENZEN WÄHREND DES EINSATZES SENKEN. (SIEHE ABSCHNITT «ERSATZTEILE UND ZUBEHÖR»)

  • Seite 89: Wartung

    Vespa Gts SuperTech 300 hpe Kap. 04 Wartung...

  • Seite 90: Motorölstand

    Motorölstand (04_01) Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und des Zylinderkits benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird.

  • Seite 91: Nachfüllen Von Motoröl

    Nachfüllen von Motoröl (04_03) Vor dem Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nachfüllen von Motoröl darf die Markierung MAX nicht überschritten MAX werden. Entsprechend der Angaben aus der Tabelle planmäßige Wartung ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer autorisierten Vertragswerkstatt vorgesehen.

  • Seite 92: Hinterradgetriebeölstand

    ACHTUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU NICHT REPARIERBAREN SCHÄDEN FÜHREN. WIRD ZUVIEL MOTORÖL EINGEFÜLLT, KANN DIES ZU STÖRUNGEN BZW. EI- NER VERRINGERUNG DER FAHRZEUGLEISTUNGEN FÜHREN. DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN.
  • Seite 93 WARNUNG WENDEN SIE SICH ZUR PERIODISCHEN KONTROLLE DES NABENÖLS ENT- SPRECHEND DER TABELLE PLANMÄSSIGE WARTUNG AN EINE AUTORISIER- TE VERTRAGSWERKSTATT. FÜR ZUSÄTZLICHE KONTROLLEN DES ÖLSTANDS IN DER NABE, DIE NICHT VON DER TABELLE PLANMÄSSIGE WARTUNG VORGESEHEN SIND, WIE FOLGT VORGEHEN. FÜLLSTANDKONTROLLE Für die Kontrolle des Ölstands der Nabe wie folgt vorgehen: - Das Fahrzeug auf ebenem Untergrund abstellen und mit dem Hauptständer anhe-...
  • Seite 94 ANMERKUNG DIE AUF DEM NABENÖL-MESSSTAB ANGEGEBENEN KERBEN BEZIEHEN SICH AUF ANDERE MODELLE DES UNTERNEHMENS UND HABEN KEINE SPE- ZIFISCHEN FUNKTIONEN BEI DIESEM FAHRZEUG. NACHFÜLLEN Falls ein Nachfüllen erforderlich ist, das Fahrzeug NICHT verwenden und eine au- torisierte Vertragswerkstatt aufsuchen. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE.

  • Seite 95: Reifen

    Reifen (04_10) Regelmäßig entsprechend der Angaben aus der Tabelle planmäßige Wartung den Reifendruck sowie den Reifenverschleiß kontrollieren. Die Reifen sind mit Abnut- zungsanzeigern versehen. Die Reifen müssen gewechselt werden sowie die Abnut- zungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist Wenden Sie sich in diesem Fall an eine Fachwerkstatt oder eine Werk- statt, die über das nötige Werkzeug zum Reifenwechsel verfügt.

  • Seite 96: Ausbau Der Zündkerze

    REIFEN Vorderreifen 120/70 - 12" 58P Tubeless Hinterreifen 130/70 - 12" 62P Tubeless REIFENDRUCK Reifendruck vorderer Reifen (mit 1,8 bar (1,8 bar) Beifahrer) Reifendruck hinterer Reifen (mit 2,0 bar (2,2 bar) Beifahrer) Ausbau der zündkerze (04_11) Zum Wechseln der Zündkerze nach den Angaben in der Tabelle des Wartungspro- gramms, wenden Sie sich bitte an eine autorisierte Vertragswerkstatt.

  • Seite 97: Ausbau Luftfilter

    Ausbau luftfilter (04_12) Für den Ausbau und die Reinigung des Luftfilters befolgen Sie die Anweisungen in der Tabelle für die planmäßige Wartung oder wenden Sie sich an eine autorisierte Vertragswerkstatt. 04_12 Kühlflüssigkeitsstand (04_13, 04_14, 04_15, 04_16) Die Kühlung des Motors erfolgt durch einen Zwangsumlauf von Flüssigkeit. Der Kühl- kreislauf enthält eine Flüssigkeit, die aus einem Gemisch von 50% entkalktem Wasser und Frostschutzmittel auf Ethylenglykolbasis und Rostschutzmitteln besteht.
  • Seite 98 Die Kontrolle der Kühlflüssigkeit muss bei kaltem Motor entsprechend den An- gaben aus den Tabellen für die planmäßige Wartung wie folgt vorgenommen werden 04_14 Das Fahrzeug senkrecht auf den Ständer stellen und die Befestigungsschraube vom Deckel des Ausdehnungsgefäßes entfernen. 04_15 Sicherstellen, dass der Kühlflüssigkeitsstand stets zwischen den Markierungen «MIN»...

  • Seite 99: Kontrolle Bremsflüssigkeitsstand

    WARNUNG UM VERBRÜHUNGEN ZU VERMEIDEN, DEN DECKEL DES AUSDEHNUNGSGE- FÄßES NICHT BEI WARMEM MOTOR AUSSCHRAUBEN. WARNUNG UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DER MAXIMALSTAND NIE ÜBERSCHRITTEN WIRD. UM EINEN KORREKTEN MOTORBETRIEB ZU GEWÄHRLEISTEN, MUSS DER KÜHLERGRILL SAUBER GEHALTEN WERDEN.

  • Seite 100: Batterie

    • Liegt der Bremsflüssigkeitsstand unter der Markierung «MIN», das Fahrzeug nicht verwenden und eine autorisierte Vertragswerkstatt aufsuchen. ACHTUNG DIE BREMSFLÜSSIGKEIT MUSS OBLIGATORISCH ALLE 2 JAHRE AUSGE- TAUSCHT WERDEN. FÜR DIESEN VORGANG WENDEN SIE SICH BITTE AN EINE AUTORISIERTE VERTRAGSWERKSTATT. WARNUNG NUR BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN.

  • Seite 101: Inbetriebnahme Einer Neuen Batterie

    ACHTUNG BEIM ANSCHLIESSEN DER BATTERIEPOLE BERÜHRUNGEN MIT DER ME- TALL-KAROSSERIE VERMEIDEN WARNUNG NIE VERSUCHEN DIE BATTERIE-VERSIEGELUNG ZU ENTFERNEN. DAS IN DER BATTERIE ENTHALTENE ELEKTROLYT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AUGEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN. BEI VERSEHENTLICHEM KONTAKT SOFORT MIT VIEL WASSER ABSPÜLEN UND EINEN ARZT AUFSUCHEN.

  • Seite 102: Längerer Stillstand

    Längerer stillstand (04_21) Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt. Der Leistungs- abfall der Batterie wird auch durch die Raumbedingungen und die Sauberkeit der Batteriepole beeinflusst.

  • Seite 103: Sicherungen

    WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Sicherungen (04_22, 04_23, 04_24, 04_25, 04_26, 04_27, 04_28, 04_29) Die elektrischen Anlage verfügt über: 1. eine Sicherung «A» im Batteriefach 04_22 2. acht Sicherungen «B» und zwei Sicherungen «C», die im Staufach links unterge- bracht sind;...
  • Seite 104 3. eine Sicherung «D» im Batteriefach. In den Tabellen sind die Positionen und die technischen Angaben der im Fahrzeug befindlichen Sicherungen aufgeführt. ACHTUNG VOR AUSTAUSCH EINER DURCHGEBRANNTEN SICHERUNG MUSS DER FEH- LER, DER ZUM DURCHBRENNEN GEFÜHRT HAT, GEFUNDEN UND BESEITIGT 04_24 WERDEN.
  • Seite 105 SICHERUNGSHALTER «A» Sicherung Nr. 1 Leistung: 30 A Versorgung: von Batterie Geschützte Stromkreise: Anlage allgemein. Sicherungshalter «B». 04_26 SICHERUNGSHALTER «B» Sicherung Nr. 2 Leistung: 5 A Versorgung: über Anlassschalter Geschützte Stromkreise: Steuergerät "Keyless", Fernrelais Lichter (Spule), ABS-Steuergerät, Fernrelais Einspritz-Ladung...
  • Seite 106 Versorgung: von Batterie Geschützte Stromkreise (unter Anlassschalter): Sicherungen Nr. 5, 6 und 7. Sicherung Nr. 5 Leistung: 5 A Versorgung: über Anlassschalter Geschützte Stromkreise: Licht- Wechselschalter, Vorrüstung Zubehör, USB-Buchse, Diagnosebuchse, Vorrichtung «Vespa MIA». Sicherung Nr. 6 Leistung: 5 A Versorgung: von Batterie...
  • Seite 107 Geschützte Stromkreise: Fernrelais Lichter, Instrumenteneinheit, Vorrichtung «Vespa MIA». Sicherung Nr. 7 Leistung: 7.5 A1 Versorgung: von Batterie Geschützte Stromkreise: Diagnosebuchse, Fernrelais Kühlgebläse. Sicherung Nr. 8 Leistung: 10A Versorgung: von Batterie Geschützte Stromkreise: Fernrelais Einspritzlasten, Motorsteuergerät. Sicherung Nr. 9 Leistung: 10A Versorgung: von Batterie Geschützte...
  • Seite 108 Sicherungshalter «C». 04_27 SICHERUNGSHALTER «C» Sicherung Nr. 10 Leistung: 10A Versorgung: von Batterie Geschützte Stromkreise: ABS- Steuergerät. Sicherung Nr. 11 Leistung: 15 A Versorgung: von Batterie Geschützte Stromkreise: ABS- Steuergerät.
  • Seite 109 Sicherungshalter «D». 04_28 SICHERUNGSHALTER «D» Sicherung Nr. 12 Leistung: 10A Versorgung: von Batterie Geschützte Stromkreise: "Keyless"-Steuergerät. Die Relais sind im Staufach links untergebracht. 04_29...

  • Seite 110: Lampen

    RELAIS Relais Nr. 1 Stromkreise: Einspritz-Ladung. Relais Nr. 2 Stromkreise: Kühlgebläse. Relais Nr. 3 Stromkreise: Beleuchtung. Lampen (04_30) In diesem Abschnitt werden die zur Ausstattung des Fahrzeugs vorgesehenen Lam- pentypen aufgezählt. 04_30 LAMPEN Fernlicht/Abblendlicht Typ: LED Menge: 2 Lampe vorderes Standlicht Typ: LED Menge: 2...
  • Seite 111 Vordere Blinkerlampe Typ: LED Menge: 2 Hintere Blinkerlampe Typ: LED Menge: 2 Rücklichtlampe Typ: LED Menge: 1 Bremslicht Typ: LED Menge: 1 Lampe Typ: Ganzglasleuchte W5W Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Lampe Helmfachbeleuchtung Typ: LED (speziell für die Modellversion Menge: 1 Supertech)

  • Seite 112: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (04_31) Die Lichter der Scheinwerfereinheit sind vom Typ «LED». Bei einer Fehlfunktion wen- den Sie sich bitte an eine autorisierte Vertragswerkstatt, um sie auswechseln zu lassen. ANMERKUNG SOLLTE SICH DAS INNERE DER LAMPE BESCHLAGEN, KONTROLLIEREN, OB DER BESCHLAG EINIGE MINUTEN NACH EINSCHALTEN DER LAMPE VER- SCHWINDET.

  • Seite 113: Vordere Blinker

    04_33 Vordere Blinker (04_34) Sowohl die vorderen Blinkerlampen «A» als auch die vorderen Standlichtlampen «B» sind vom Typ «LED». Bei einer Fehlfunktion wenden Sie sich bitte an eine autorisierte Vertragswerkstatt, um diese auswechseln zu lassen. Die vorderen Standlichter müssen beim Anlassen des Motors immer eingeschaltet bleiben.

  • Seite 114: Rücklichteinheit

    Rücklichteinheit (04_35) Sowohl die Standlichtlampen «A» als auch die Bremslichter «B» sind vom Typ «LED». Bei einer Fehlfunktion wenden Sie sich bitte an eine autorisierte Vertragswerkstatt, um diese auswechseln zu lassen. ANMERKUNG ES HANDELT ES SICH UM KEINEN FEHLER, WENN AUF DER INNENFLÄCHE DES SCHEINWERFERS EIN BESCHLAG FESTGESTELLT WIRD, SONDERN ES IST AUF DIE LUFTFEUCHTIGKEIT BZW.

  • Seite 115: Nummernschildbeleuchtung

    Nummernschildbeleuchtung (04_37) Das Licht der Kennzeichenbeleuchtung ist vom Typ Lampe. Bei einer Fehlfunktion wenden Sie sich bitte an eine autorisierte Vertragswerk- statt, um sie auswechseln zu lassen. 04_37 Helmfachbeleuchtung (04_38) Das Licht der Helmfachbeleuchtung ist speziell für die Modellversion Super- tech vom Typ «LED».

  • Seite 116: Rückspiegel

    Rückspiegel (04_39, 04_40) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt. 04_39 Zum Ausbau des Rückspiegels den Gummischutz anheben, die Kontermutter «A» leicht losschrauben, um den Schaft zu lösen. Den Schaft «B» soweit abschrauben, bis er abgenommen werden kann.

  • Seite 117: Hinterrad-Scheiben-Bremse

    Hinterrad-scheiben-bremse (04_41, 04_42) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nie eingestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Brem- se arbeitet nicht richtig.

  • Seite 118: Loch Im Reifen

    ACHTUNG SAND, SCHLAMM, SCHNEE-STREUSALZ USW. AUF DER STRAßE KANN DIE LEBENSDAUER DER BREMSBELÄGE ERHEBLICH BEEINTRÄCHTIGEN. UM DAS ZU VERMEIDEN, SOLLTE DAS FAHRZEUG BEI DIESEN STRAßENBEDIN- GUNGEN HÄUFIG GEREINIGT WERDEN. Loch im reifen (04_43) Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer.

  • Seite 119: Stilllegen Des Fahrzeugs

    FALSCH AUSGEWUCHTETEM REIFEN KANN ZU GEFÄHRLICHEN VIBRATIO- NEN AM LENKER FÜHREN. Stilllegen des fahrzeugs (04_44) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane 2. Bei abgeschaltetem Motor die Zündkerze ausbauen und über deren Bohrung 1 ÷ 2 cm³...
  • Seite 120 WARNUNG UM EIN AUFTRETEN VON OXYDATION ZU VERMEIDEN, MUSS DAS FAHRZEUG JEDES MAL GEWASCHEN WERDEN, WENN ES IN BESTIMMTEN GEGENDEN ODER UNTER BESTIMMTEN VERHÄLTNISSEN EINGESETZT WIRD, WIE: • UMWELT- / SAISONBEDINGTE VERHÄLTNISSE: EINSATZ VON STREU- SALZ, CHEMISCHEN TAUMITTELN, AUF DEN STRAßEN WÄHREND DES WINTERS.
  • Seite 121 ACHTUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN KANN DIE REINIGUNG NICHT ANDERS VORGENOMMEN WERDEN: • NUR DEN FÄCHERFÖRMIGEN WASSER-STRAHL BENUTZEN. • DAS MUNDSTÜCK NIE WENIGER ALS 60 CM NÄHERN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. •...
  • Seite 122 WARNUNG WIR EMPFEHLEN DAS FAHRZEUG REGELMÄßIG ZU REINIGEN, UM SCHMUTZ- ODER SCHLAMMANSAMMLUNGEN ZU VERMEIDEN, DIE ZU EINEM FALSCHEN BETRIEB DES GASZUGS BZW. ANDERER BAUTEILE FÜHREN KÖNNTEN. ACHTUNG BEI DER FAHRZEUG-REINIGUNG MIT HOCHDRUCKWASSERSTRAHL DIE SITZBANK GESCHLOSSEN HALTEN UND VERMEIDEN, DASS DER STRAHL DI- REKT IN DAS SITZBANK-UNTERTEIL GERICHTET IST.

  • Seite 123: Fehlersuche

    WIR EMPFEHLEN DIE MANUELLE REINIGUNG MIT SCHWAMM UND NEUTRA- LSEIFE, WOBEI ÜBERMÄßIGES REIBEN ZU VERMEIDEN IST, DA DIES DIE DECKKRAFT DES LACKS BEEINTRÄCHTIGEN KÖNNTE; KEINE SCHEUERNDEN REINIGUNGSMITTEL VERWENDEN; DIE NICHTBEACHTUNG DER AUFGEFÜHRTEN ANWEISUNGEN BEEINTRÄCH- TIGT DAS DECKVERMÖGEN DER LACKIERUNG; KEINE AUFKLEBER AN DER KAROSSERIE ANBRINGEN; KEINE ANDEREN FAHRZEUGE IN DER NÄHE DES FAHRZEUGS MIT SEIDEN- MATTER VERARBEITUNG POLIEREN;...
  • Seite 124 STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON» stellen «OFF» Sicherung beschädigt Die beschädigte Sicherung wechseln und das Fahrzeug bei einer autorisierten Vertragswerkstatt überprüfen lassen. UNREGELMÄ IGE ZÜNDUNG Zündkerze defekt Wenden Sie sich an eine autorisierte Vertragswerkstatt. Einspritz-/Zünd-Steuergerät Wenden Sie sich an eine defekt.
  • Seite 125 Ventile verklemmt Wenden Sie sich an eine autorisierte Vertragswerkstatt. HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Wenden Sie sich an eine verstopft autorisierte Vertragswerkstatt. UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen.
  • Seite 126 UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine verschlissen autorisierte Vertragswerkstatt.

  • Seite 127: Technische Daten

    Vespa Gts SuperTech 300 hpe Kap. 05 Technische daten...

  • Seite 128: Daten

    Daten (05_01, 05_02) 05_01...
  • Seite 129 FAHRZEUGDATEN Fahrgestell Selbsttragende Pressblech- Karosserie. Vordere Radaufhängung Einarmaufhängung, Lenkrohr mit überhängendem Rad, Doppelkammer- Öldruckstoßdämpfer und koaxiale Schraubenfeder; Vorderradaufhängung mit Anti- Dive System, das für mehr Stabilität beim Bremsen sorgt. Hintere Radaufhängung Zwei doppelt wirksame Stoßdämpfer und 4-stufig einstellbare Vorspannung. Vorderradbremse Hydraulische Scheibenbremse Ø...

  • Seite 130: Motordaten

    Masse in fahrbereitem Zustand 163 kg Technisch zulässige Höchstmasse 340 Kg bei voller Last Batterie 12V-10Ah MOTORDATEN Einzylinder 4-Taktmotor Hubraum 278 cm³ Bohrung x Hub 75x63 mm Verdichtungsverhältnis 11 ± 0,5 : 1 Motor-Leerlaufdrehzahl 1.700 ± 100 U/min Ventilsteuerung 4 Ventile, einzelne obenliegende kettengesteuerte Nockenwelle.
  • Seite 131 Schmierung Motorschmierung mit kettengesteuerter Nockenpumpe (im Gehäuse) und doppeltem Netz- und Papierfilter. Kühlung Mit Druckumlauf von Flüssigkeit. Motorstart Elektrisch Zündung Elektronisch mit induktiver Hochleistungsentladung und mit getrennter Zündspule. Vorzündung Über Steuergerät gesteuerte dreidimensionale Mappe des Typs α/N Zündkerze NGK MR7BI-8 Versorgung Elektronische Einspritzung mit Drosselkörper Ø...
  • Seite 132 LEISTUNG Motoröl 1,3 Liter Getriebeöl 250 cm³ Kühlflüssigkeit 1,42 Liter Benzintank 8,5 ± 0,5 Liter UMRECHNUNG MA EINHEIT - VON ANGELSÄCHSISCHEN (S.I.). YSTEM AUF INTERNATIONALES YSTEM 1 Zoll (in) 25,4 Millimeter (mm) 1 Fuß (ft) 0,305 Meter (m) 1 Meile (mi) 1,609 Kilometer (km) 1 Gallone US (gal US) 3,785 Liter (l)
  • Seite 133 RED-RICHTLINIE 2014/53/EU Alle vom Hersteller an diesem Fahrzeug installierten Funkanlagen entsprechen der Richtlinie 2014/53/EU (als RED-Richtlinie bekannt). Die entsprechenden Zulassungsunterlagen stehen auf der folgenden Webseite zur Verfügung: redhomologation.piaggiogroup.com 05_02...

  • Seite 135: Ersatzteile Und Zubehör

    Vespa Gts SuperTech 300 hpe Kap. 06 Ersatzteile und zubehör...

  • Seite 136: Hinweise

    Hinweise (06_01, 06_02) WARNUNG UM UNFÄLLE ZU VERMEIDEN, FAHRZEUGE MIT MONTIERTEM ZUBEHÖR ODER STARKER BELADUNG SEHR VORSICHTIG FAHREN, DA DIE STABILI- TÄT, DIE LEISTUNG UND SICHERHEIT DES FAHRZEUGS BEEINTRÄCHTIGT WERDEN KÖNNEN. 06_01 WARNUNG ES WIRD EMPFOHLEN NUR ORIGINAL PIAGGIO-ERSATZTEILE ZU VERWEN- DEN.
  • Seite 137 WARNUNG DEN MIT ZUBEHÖR (STAUFACH BZW. WETTERSCHUTZ) AUSGERÜSTETEN SCOOTER NIE SCHNELLER ALS MIT 100 km/h FAHREN. OHNE DIE O. G. ZUBEHÖRTEILE KANN DER SCOOTER SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN, GEFAH- REN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO-ZUBEHÖRTEILE ANGE- BRACHT WORDEN, IST DAS FAHRZEUG STARK BELADEN, IST DER ALLGE- MEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GESCHWINDIGKEIT NOCH...

  • Seite 139: Das Wartungsprogramm

    Vespa Gts SuperTech 300 hpe Kap. 07 wartungsprogra...

  • Seite 140: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm (07_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 141 Km x 1.000 oder (Monate) maximal 1 (1) 10 (10) 20 (20) 30 (30) 40 (40) 50 (50) 60 (60) Motorölfilter Ventilspiel Elektrische Anlage und Batterie Bremsanlage Kühlflüssigkeit (2) Bremsflüssigkeit (1) ; (2) Motoröl Hinterradgetriebeöl Scheinwerferausrichtung Bremsbeläge Laufschuhe / Variatorrollen Reifendruck und Verschleiß...

  • Seite 142: Empfohlene Produkte

    ANMERKUNG BEI JEDER PROGRAMMIERTEN WARTUNG MUSS MIT DEM DIAGNOSEGERÄT DAS VORHANDENSEIN EVENTUELLER FEHLER UND DIE KORREKTHEIT DER PARAMETER GEPRÜFT WERDEN. SICHERSTELLEN, DASS DIE KALIBRIERUNG DES FAHRZEUGS AKTUALI- SIERT IST, NACHDEM MAN DIE AKTUALISIERUNG DES DIAGNOSEGERÄTS DURCHGEFÜHRT HAT. Empfohlene Produkte (07_02) Die Piaggio Group empfiehlt die Produkte des «Offiziellen Partners Castrol»...
  • Seite 143 Produkt Beschreibung Angaben Frostschutzmittel gebrauchsfertig, Farbe rot Frostschutzmittel auf der Basis von ASTM D 3306 - ASTM D 4656 - ASTM D 4985 Ethylenglykol mit zugesetzten organischen - CUNA NC 956-16 Korrosionsinhibitoren. Farbe rot, gebrauchsfertig. Bremsflüssigkeit DOT 4 Synthetische Bremsflüssigkeit. SAE J 1703;...

  • Seite 145: Sonderausstattungen

    Vespa Gts SuperTech 300 hpe Kap. 08 Sonderausstattu ngen...

  • Seite 146: Gepäckträger

    Gepäckträger (08_01, 08_02, 08_03) Das Fahrzeug ist (sofern vorhanden) mit dem auf dem Foto gezeigten hinteren Griff "1" ausgestattet. 08_01 Das Fahrzeug ist (sofern vorhanden) mit dem auf dem Foto gezeigten hinteren Ge- päckträger "2" ausgestattet. Während des Gebrauchs des Fahrzeugs ohne Zuladung auf dem Gepäckträger, muss der spezielle Befestigungshaken «A»...

  • Seite 147: Wetterschutz

    Wetterschutz (08_04, 08_05, 08_06) Das Fahrzeug ist (sofern vorhanden) mit Wetterschutz ausgestattet, um ihn zu ent- fernen, wie folgt vorgehen: 08_04 - Die vier Schrauben «A» abschrauben und zusammen mit den entsprechenden Buchsen «B» entfernen. - Die Wetterschutzscheibe entfernen. 08_05 - Auf beiden Seiten die Mutter «C»...
  • Seite 149 INHALTSVERZEICHNIS ABS: 45 Fahren: 85 Reifen: 95, 118 Fahrgestell- und Rückspiegel: 116 Motornummer: 70 Fahrzeug: 9 Batterie: 100, 101 Blinker: 113, 114 Sicherungen: 103 Sitzbank: 69 Gepäckträger: 146 Starten: 79 Ständer: 83 Cockpit: 10 Kontrollen: 74 Wartung: 89 Display: 14 Lampen: 110 Loch im Reifen: 118 Zündkerze: 96...
  • Seite 150 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio Việt Nam behält sich das Recht vor, bei Beibehaltung der gleichen grundlegenden Leistungseigenschaften des hier beschriebenen und abgebildeten Produkts, jederzeit Veränderungen an mechanischen Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung bzw. aus Kon- struktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten, umgehend diese Veröffentlichung auf den neuesten Stand zu bringen.

Inhaltsverzeichnis
