4. Einbau
4.3 PE-Kabelverlegung
An der rechten Seite des Wechselrichters befindet sich ein externer Erdungsanschluss.
OT-Klemmen vorbereiten: M4. Verwenden Sie geeignetes Werkzeug, um den
Kabelschuh an den Anschluss zu crimpen.
Verbinden Sie die OT-Klemme mit dem Erdungskabel auf der rechten Seite des
Wechselrichters. Das Drehmoment beträgt 2Nm.

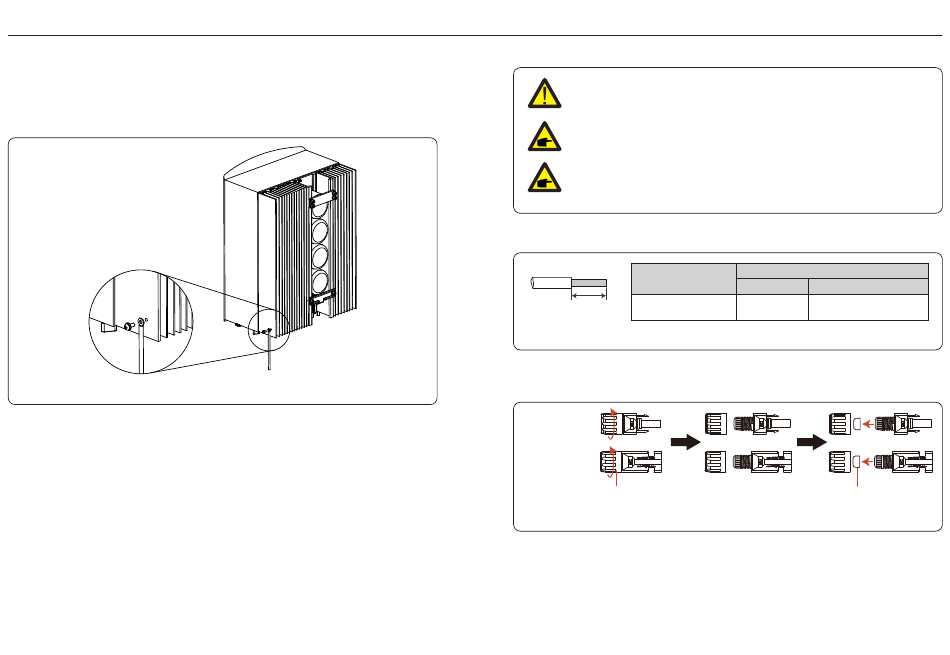

Abbildung 4.6 Anschluss des externen Erdungsleiters
.11.
4.4 Installation des PV-Eingangskabels
Bevor Sie den Wechselrichter anschließen, vergewissern Sie sich bitte,
dass die Leerlaufspannung des PV-Generators innerhalb der Grenzen des
Wechselrichters liegt.
Vergewissern Sie sich vor dem Anschluss, dass die Polarität der
Ausgangsspannung des PV-Generators mit den Symbolen "DC+" und "DC-"
übereinstimmt.
Bitte verwenden Sie für die PV-Anlage zugelassene DC-Kabel.
1. Wählen Sie ein geeignetes Gleichstromkabel und isolieren Sie die Drähte um 7±0,5mm ab.
Die spezifischen Eigenschaften entnehmen Sie bitte der untenstehenden Tabelle.
Kabel-Typ
Industrielles generisches
7±0.5mm
PV-Kabel（Modell:PV1-F）
2. Nehmen Sie den Gleichstromanschluss aus der Zubehörtasche, drehen Sie die
Schraubkappe, um ihn zu demontieren, und nehmen Sie den wasserdichten Gummiring
heraus.
Positiver Anschluss
Negative Klemme
Nuss
4. Einbau
Querschnitt（m m² ）
Empfohlener Wert
Bereich
4.0~6.0
4.0（12AWG）
（12~10AWG）
Abbildung 4.7
Wasserdichter Kragen
Abbildung 4.8
.12.
