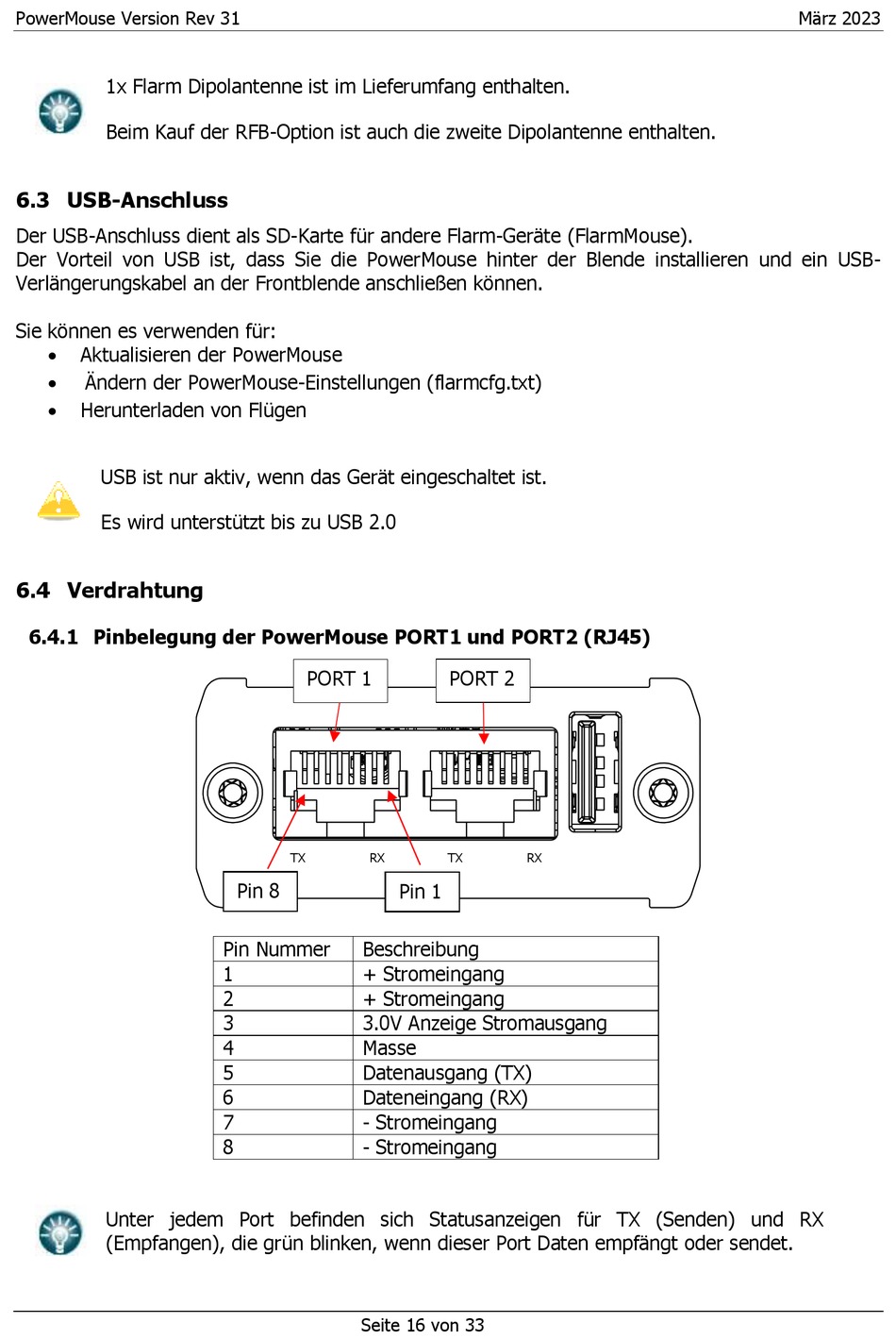

PowerMouse Version Rev 31
1x Flarm Dipolantenne ist im Lieferumfang enthalten.
Beim Kauf der RFB-Option ist auch die zweite Dipolantenne enthalten.
6.3 USB-Anschluss
Der USB-Anschluss dient als SD-Karte für andere Flarm-Geräte (FlarmMouse).
Der Vorteil von USB ist, dass Sie die PowerMouse hinter der Blende installieren und ein USB-
Verlängerungskabel an der Frontblende anschließen können.
Sie können es verwenden für:
Aktualisieren der PowerMouse
Ändern der PowerMouse-Einstellungen (flarmcfg.txt)
Herunterladen von Flügen
USB ist nur aktiv, wenn das Gerät eingeschaltet ist.
Es wird unterstützt bis zu USB 2.0
6.4 Verdrahtung
6.4.1 Pinbelegung der PowerMouse PORT1 und PORT2 (RJ45)
Unter jedem Port befinden sich Statusanzeigen für TX (Senden) und RX
(Empfangen), die grün blinken, wenn dieser Port Daten empfängt oder sendet.
PORT 1
TX
RX
Pin 8
Pin Nummer
Beschreibung
1
+ Stromeingang
2
+ Stromeingang
3
3.0V Anzeige Stromausgang
4
Masse
5
Datenausgang (TX)
6
Dateneingang (RX)
7
- Stromeingang
8
- Stromeingang
Seite 16 von 33
PORT 2
TX
RX
Pin 1
März 2023
