Installation und Konfiguration

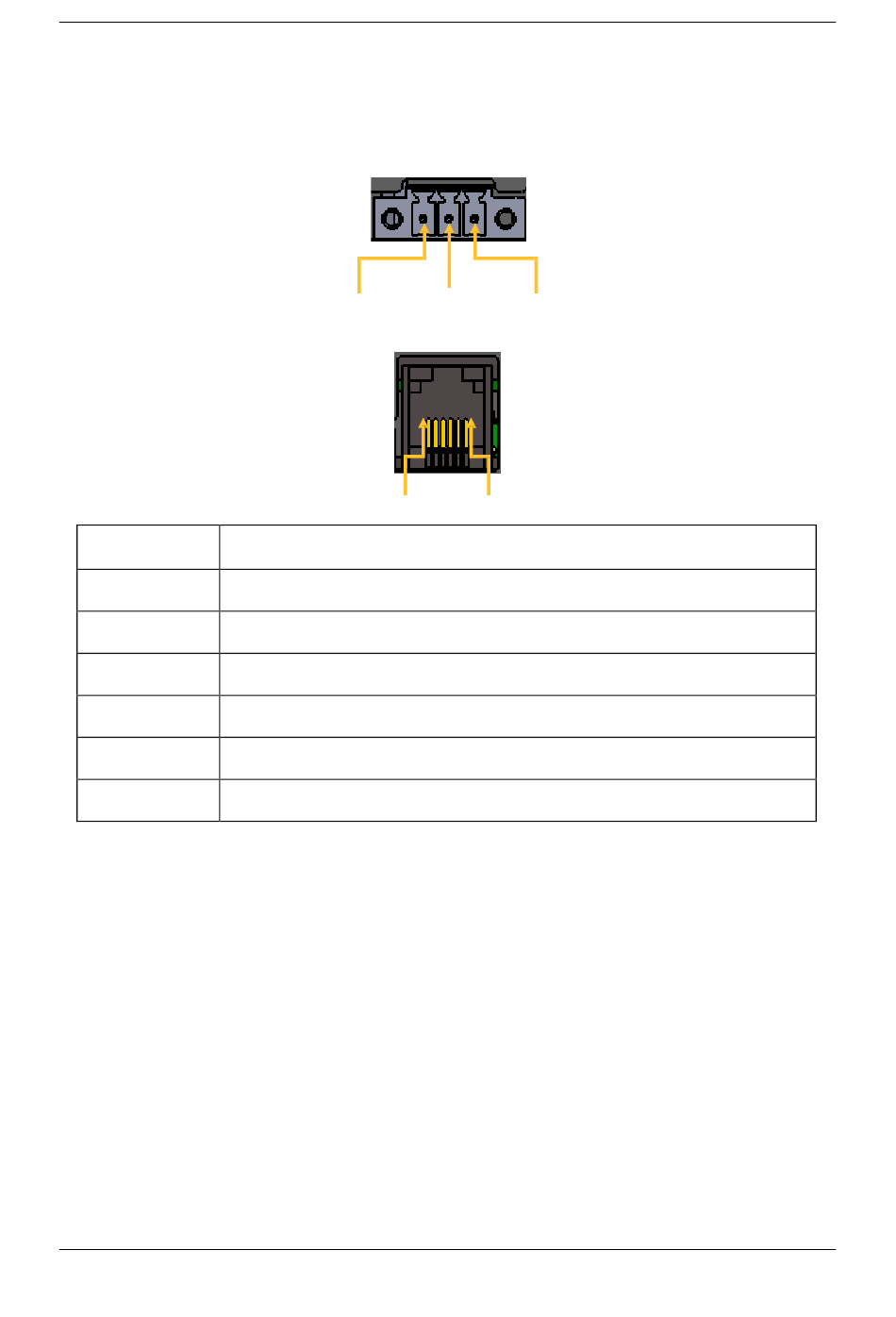

6.1.4.3 Haupt-Stromanschluss
6.1.4.4 Flarm Anschluss
Pin Nummern
Pin Nummer
1
2
3
4
5
6
Am Flarm-Port können Flarm-Maus oder NANOx über NanoPower und CC-NP-LX-Kabel direkt
angeschlossen werden.
6.1.4.5 CAN BUS Anschluss
Ein CAN-BUS-Port ist weiblich, ein anderer männlich. Der Can-Bus muss mit CAN-BUS-
Terminatoren am Anfang und am Ende der CAN-BUS-Leitung terminiert werden.
6.1.4.6 USB Anschluss
Der USB-Port kann für den Datentransfer per Memory-Stick, für den Anschluss von WiFi-
Modulen und anderen kompatiblen Geräten verwendet werden.
Primär +
Beschreibung
(Ausgang) 12V DC, zur GPS Versorgung
(Ausgang) 3.3V DC (max. 100mA)
GND
Flarm Data Out
Flarm Data In
GND
Seite 17 von 23
GND
Backup +
1 2 3 4 5 6
Version 1.0, Mai 2018
