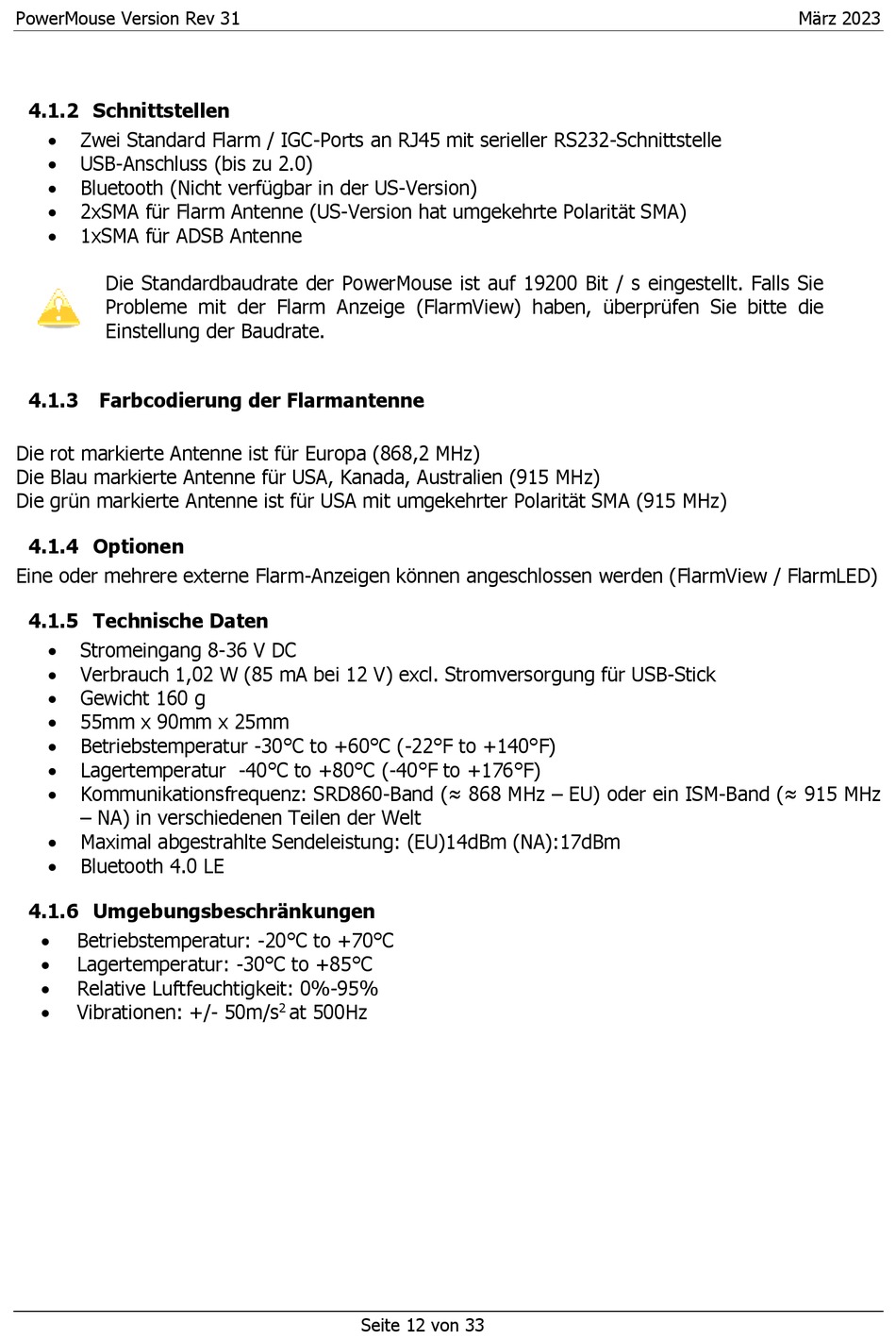

PowerMouse Version Rev 31
4.1.2 Schnittstellen
Zwei Standard Flarm / IGC-Ports an RJ45 mit serieller RS232-Schnittstelle
USB-Anschluss (bis zu 2.0)
Bluetooth (Nicht verfügbar in der US-Version)
2xSMA für Flarm Antenne (US-Version hat umgekehrte Polarität SMA)
1xSMA für ADSB Antenne
Die Standardbaudrate der PowerMouse ist auf 19200 Bit / s eingestellt. Falls Sie
Probleme mit der Flarm Anzeige (FlarmView) haben, überprüfen Sie bitte die
Einstellung der Baudrate.
4.1.3 Farbcodierung der Flarmantenne
Die rot markierte Antenne ist für Europa (868,2 MHz)
Die Blau markierte Antenne für USA, Kanada, Australien (915 MHz)
Die grün markierte Antenne ist für USA mit umgekehrter Polarität SMA (915 MHz)
4.1.4 Optionen
Eine oder mehrere externe Flarm-Anzeigen können angeschlossen werden (FlarmView / FlarmLED)
4.1.5 Technische Daten
Stromeingang 8-36 V DC
Verbrauch 1,02 W (85 mA bei 12 V) excl. Stromversorgung für USB-Stick
Gewicht 160 g
55mm x 90mm x 25mm
Betriebstemperatur -30°C to +60°C (-22°F to +140°F)
Lagertemperatur -40°C to +80°C (-40°F to +176°F)
Kommunikationsfrequenz: SRD860-Band (≈ 868 MHz – EU) oder ein ISM-Band (≈ 915 MHz
– NA) in verschiedenen Teilen der Welt
Maximal abgestrahlte Sendeleistung: (EU)14dBm (NA):17dBm
Bluetooth 4.0 LE
4.1.6 Umgebungsbeschränkungen
Betriebstemperatur: -20°C to +70°C
Lagertemperatur: -30°C to +85°C
Relative Luftfeuchtigkeit: 0%-95%
Vibrationen: +/- 50m/s
2
at 500Hz
Seite 12 von 33
März 2023
