2.2.4
In Generic
warema_2008266_alhb_de_v8•2022-10-01
warema_2008266_alhb_de_v8•2022-10-01

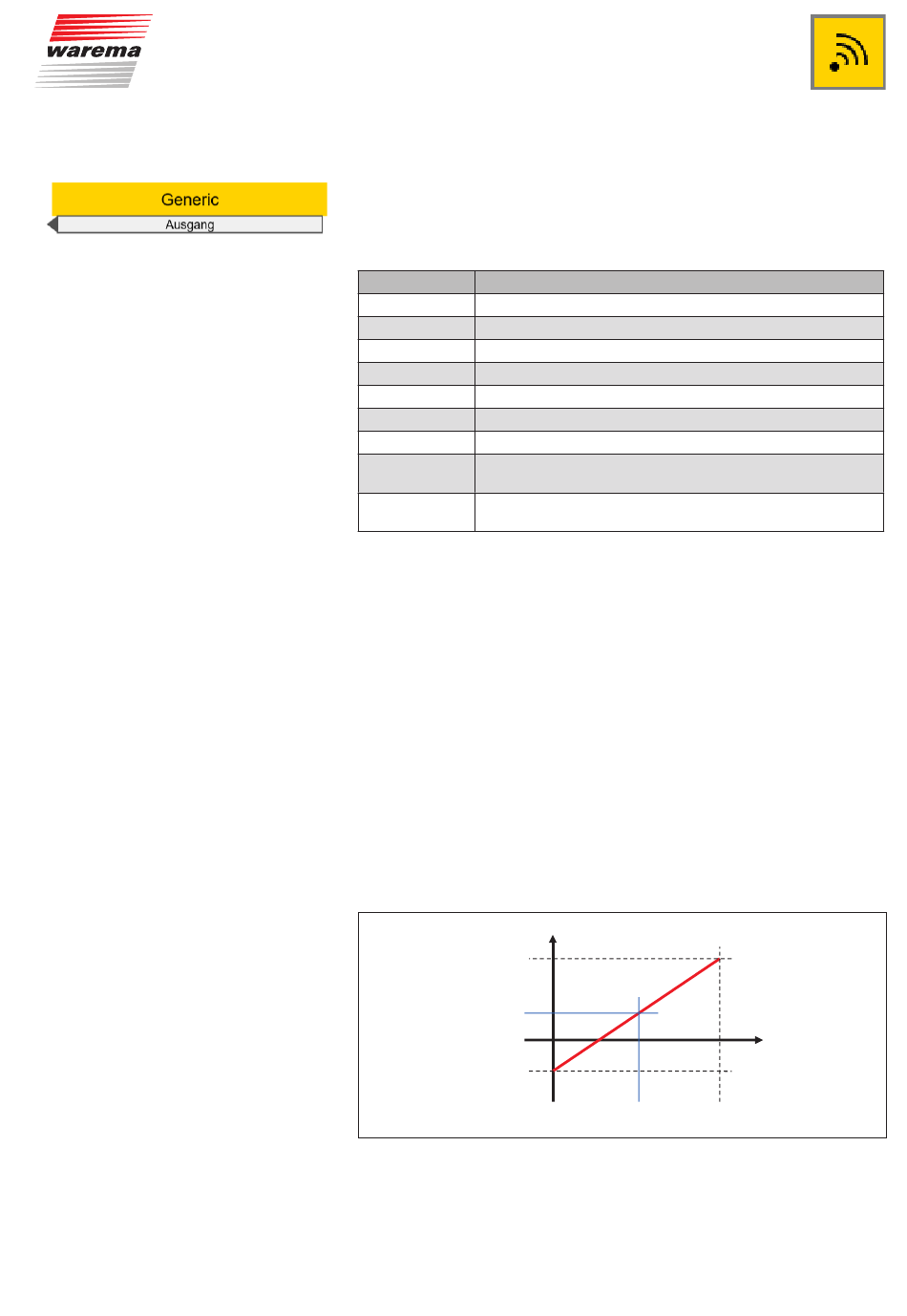

Die Funktion In Generic liefert allgemeine Sensorinformationen.
Folgende Sensortypen können am Eingang angeschlossen und aus-
gewertet werden:
Typ
Voltage
Current 0-20 mA
Current 4-20 mA
Frequency
PWM
Binary
Edge
Squaring
Counter
Die gemessenen Werte können von dem Sensor direkt in benötige
Typen umgerechnet werden. Hierzu ist der Wertebereich des Aus-
gangswerts anzugeben.
Beispiel
Ausgewählt ist der Spannungseingang mit einem festen Wertebereich
von 0 – 10 V. Der Sensor soll diesen Spannungswert als Temperatur
interpretieren mit einem Messbereich von -40°C – 100°C.
Folgende Parametrierung ist vorzunehmen:
Der Ausgangstyp muss auf Temp_C gestellt werden
Type: Voltage
Min. value – 40°C
Max. value 100°C.
Wird nun am Eingang eine Spannung von 5 V gemessen, so wird
dieser Wert als 30°C interpretiert und auf dem Ausgang ausgege-
ben.
Beschreibung
Spannungseingang 0 – 10 V
Stromeingang 0 – 20 mA
Stromeingang 4 – 20 mA
Frequenzeingang 0,1 – 1000 Hz auswertbar
PWM-Eingang, messen des Puls-Pause Verhältnisses 0 – 100%
Binärer Eingang (TRUE / FALSE)
Erkennung von steigender oder fallender Flanke
Quadratureingang (benötigt Phase 1, Phase 2 und Set/Reset am
MIO), 0,1 – 100 Hz auswertbar
Zähler (benötigt Impulseingang, Richtungseingang für Aufwärts-/
Abwärtszählen und Reseteingang am MIO)
100°C
30°C
0°C
-40°C
0 V
5 V
