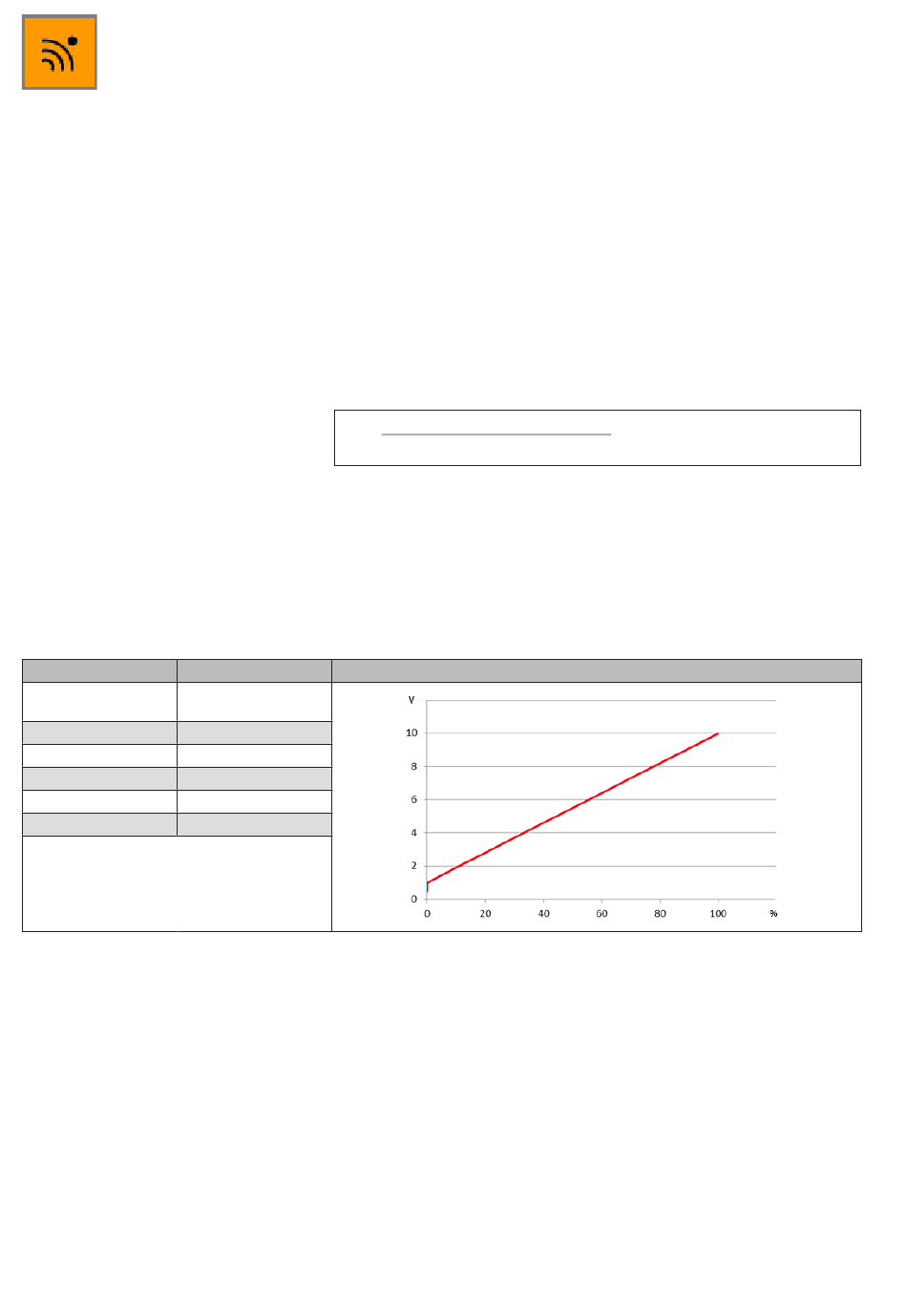

2.1.1.2 Typ des analogen Ausgangs = 1 – 10 V
Beispiel 1
Eingangs-Wertebereich von 0% – 100%
Ausgabe-Wertebereich von 0,5 V – 10 V (Wert V/mA min muss ≤ 1 V sein)
Name
Typ des analogen
Ausgangs
Wert V/mA min
Wert V/mA max
Eingangswert min
Eingangswert max
Invertierte Logik
Anmerkung:
Eingangswert = 0%
→ Wert V/mA = 0,5 V
Eingangswert = 0,001% → Wert V/mA = 1 V
230
230
Technische Änderungen behalten wir uns vor
Technische Änderungen behalten wir uns vor
Der minimale Ausgangswert (Wert V/mA min) kann zwischen 0 V und
1 V eingestellt werden. Der maximale Ausgangswert (Wert V/mA max)
kann frei definiert werden, muss aber größer 1 V sein.
Bei einem Eingangswert ≤ Eingangswert min wird der Wert V/mA min
ausgegeben, bei einem Eingangswert ≥ Eingangswert max wird der
Wert V/mA max ausgegeben.
Bei einem Eingangswert zwischen Eingangswert min und
Eingangswert max wird der Ausgabewert zwischen 1 Volt und
Wert V/mA max interpoliert:
Out =
Eingangswert max ‒ Eingangswert min
Invertierte Logik:
Bei einem Eingangswert ≤ Eingangswert min wird der Wert V/mA max
ausgegeben, bei einem Eingangswert ≥ Eingangswert max wird der
Wert V/mA min ausgegeben (fallende Kennlinie).
Wert
1 - 10 V
0,500 V
10,000 V
0%
100%
FALSE
WAREMA BAline Studio
WAREMA BAline Studio
Wert V/mA max ‒ 1 V
Kennlinie
(Eingangswert ‒ Eingangswert min) + 1 V
