2.1.6

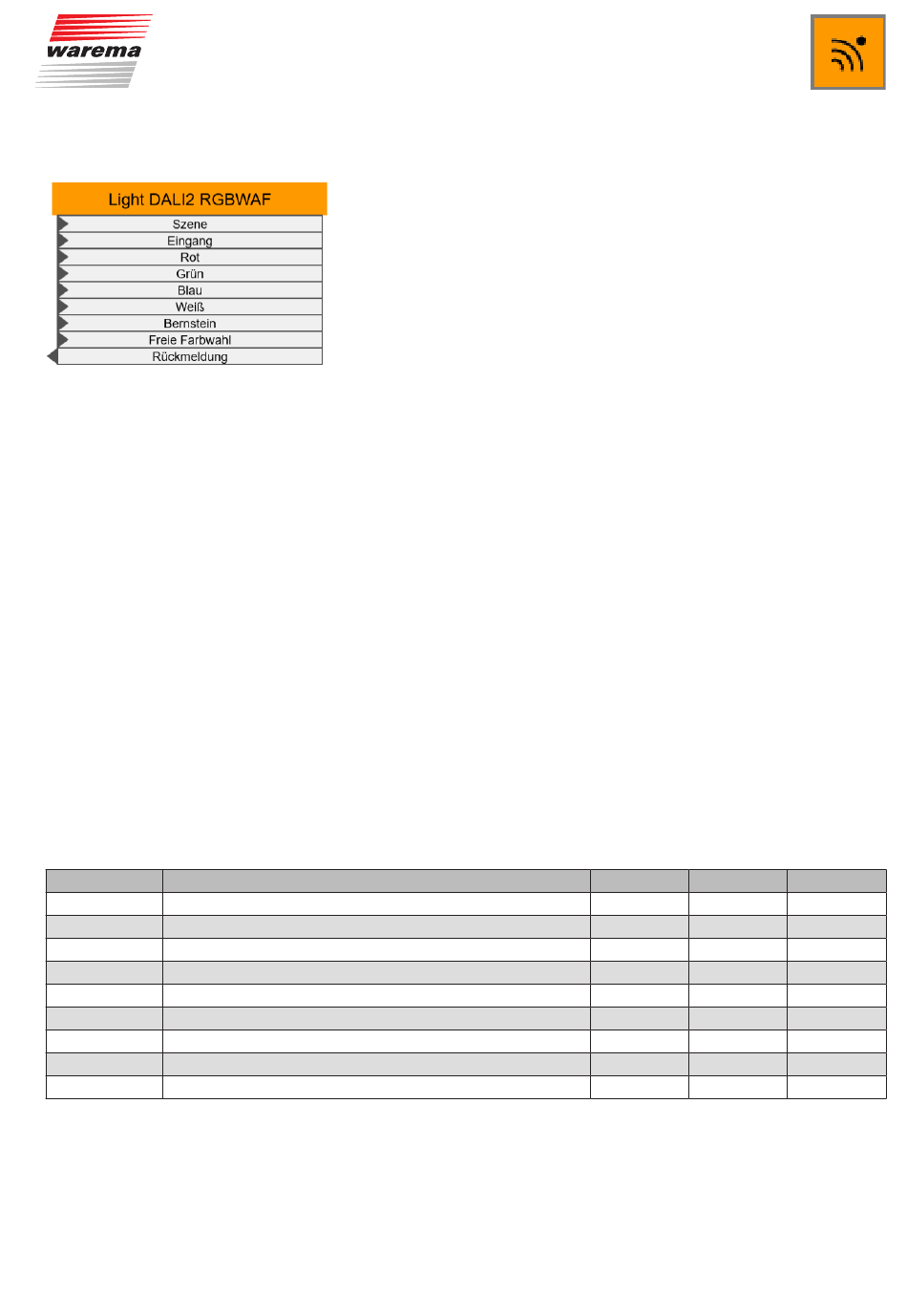

Out Light DALI2 RGBWAF
Ein- und Ausgänge
Name
Funktion
Szene
Szene 1-16
Eingang
Dimmlevel Sollwert Helligkeit 0-100%
Rot
Farbanteil Rot 0-100%
Grün
Farbanteil Grün 0-100%
Blau
Farbanteil Blau 0-100%
Weiß
Farbanteil Weiß 0-100%
Bernstein
Farbanteil Bernstein 0-100%
Freie Farbwahl
Farbanteil frei wählbar 0-100%
Rückmeldung
Rückmeldung Helligkeit vom MIO 0-100%
warema_2008266_alhb_de_v8•2022-10-01
warema_2008266_alhb_de_v8•2022-10-01
Die Funktion Out Light DALI2 RGBWAF dient zum Ansteuern einer
Leuchte. Die Eingänge werden für die Ausgabe an das MIO aufberei-
tet und ausgegeben.
Im Fenster „Verdrahtungsplan" muss der Ausgang „Light DALI2
RGBWAF" an ein „MIO DALI 2.0" angeschlossen werden.
Der Eingang Szene erhält einen Eingangswert zwischen 1 und 16.
Die Szene wird bei einem ungültigen Eingangswert von 0 gelöscht
und der Eingang wird weiter ausgegeben.
Bei einem ungültigen Wert von größer 16 wird die Szene ignoriert
und die vorherige Ausgabe weiter ausgeführt.
Szenen können über diesen Eingang nicht gelernt werden, sie müs-
sen im MIO parametriert werden.
Der Eingang wird mit einem Dimmlevel zwischen 0-100% als Level
angesteuert.
Die drei Farbeingänge RGB (Rot, Grün, Blau) zählen als eine Einheit
und werden jeweils als Level zwischen 0-100% angesteuert. Für die
Ausgabe der Farbeingänge muss mindestens einer der drei Eingän-
ge (RGB) beschrieben sein. Die restlichen nicht beschriebenen Aus-
gänge werden nicht verändert (INVALID ausgegeben).
Die drei Farbeingänge WAF (Weiß, Bernstein, Freie Farbwahl) zählen
ebenfalls als eine Einheit und werden jeweils als Level zwischen
0-100% angesteuert. Für die Ausgabe der Farbeingänge muss
mindestens einer der drei Eingänge (WAF) beschrieben sein. Die
restlichen nicht beschriebenen Ausgänge werden nicht verändert
(INVALID ausgegeben). Die Eingänge Bernstein und Freie Farbwahl
sind zunächst nicht sichtbar und können bei Bedarf im Menü
„Ansicht I/O" zugeschaltet werden.
Der Ausgang Rückmeldung gibt den aktuellen Dimmlevel der Leuchte
als Level zwischen 0-100% aus.
Defaultwert
Typ
Recall, 0
Scene
0%
Level
0%
Level
0%
Level
0%
Level
0%
Level
0%
Level
0%
Level
0%
Level
Technische Änderungen behalten wir uns vor
Technische Änderungen behalten wir uns vor
Typ änderbar
nein
nein
nein
nein
nein
nein
nein
nein
nein
251
